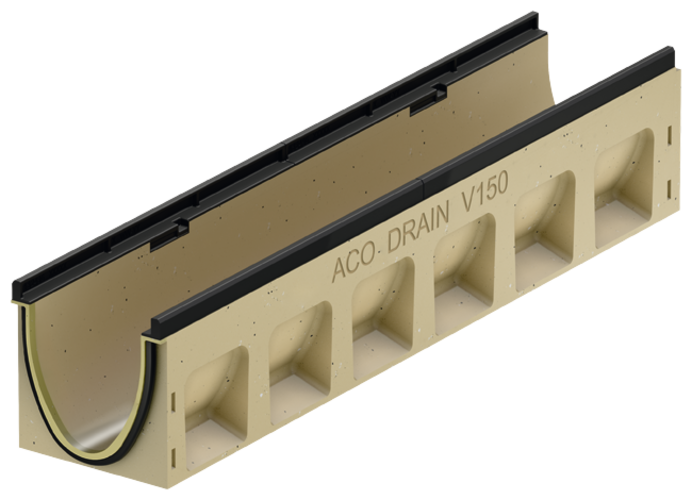

Rinnenkörper ohne Sohlengefälle, 1000 mm und 500 mm
Produktvorteile
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
- Serienmäßig mit EPDM -Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau
- Verbesserte Selbstreinigung durch V -Querschnitt und durchgängig glatte Rinnensohle
- Schraublose Rostarretierung Drainlock®
Produktinformationen
- Entsprechend ÖNORM EN 1433
- Lichte Weite 150 mm
- Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
- Mit Kantenschutz 12 mm aus Gusseisen

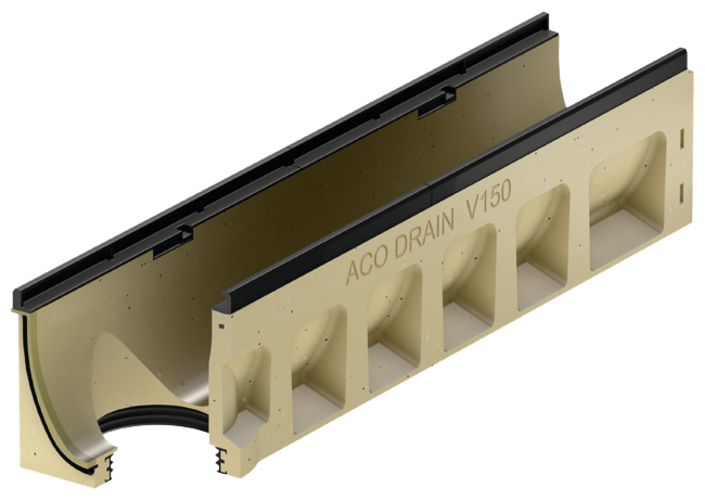

- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 160 mit Lippenlabyrinthdichtung (LLD) aus NBR
- Wahlweise mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen (Adapter nötig, siehe Zubehör)
- Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
- 0.0 – 0.0.2 – 0.1 – 0.2
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Ausführung Kantenschutz: Gusseisen
ACO Drainlock Roste, NW 150, Klasse C 250
ACO Drainlock Roste, NW 150, Klasse D 400
ACO Powerlock Roste, NW 150, Klasse D 400
ACO Drainlock Roste, NW 150, Klasse E 600
ACO Powerlock Roste, NW 150, Klasse F 900
Gusseisenroste Freestyle
Kombistirnwand
Passend für
- V 150 P/G 0. - 20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 30mm
- Stirnwand für Rinnenende (LLD)
- Gewicht: 4 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 P/G 0.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40mm
- Gewicht: 2,4 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 P/G 5.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40mm
- Gewicht: 2,9 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 P/G 10.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40mm
- Gewicht: 3,4 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 P/G 20.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40mm
- Gewicht: 3,9 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 P/G 0.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,5 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 P/G 5.0
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,6 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 P/G 10.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,7 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 P/G 20.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 40mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 3,1 kg
Adapter für Eck-, T- und Kreuzverbindungen
Passend für
- V 150 P/G 0.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 30mm
- Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,3 kg
Adapter für Eck-, T- und Kreuzverbindungen
Passend für
- V 150 P/G 5.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 30mm
- Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,5 kg
Adapter für Eck-, T- und Kreuzverbindungen
Passend für
- V 150 P/G 10.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 30mm
- Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,6 kg
Adapter für Eck-, T- und Kreuzverbindungen
Passend für
- V 150 P/G 20.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 30mm
- Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
- Zum Ankleben an den Rinnenkörper
- Gewicht: 3,2 kg
Silikonfett
Passend für
Seal in Technologie
- NW 100
- Typ 0.0: ca. 40 Rinnenstöße
- Typ 10.0: ca. 30 Rinnenstöße
- Typ 20.0: ca. 20 Rinnenstöße
- NW 150
- Typ 0.0: ca. 30 Rinnenstöße
- Typ 10.0: ca. 20 Rinnenstöße
- Typ 20.0: ca. 10 Rinnenstöße
- NW 200
- Typ 0.0: ca. 20 Rinnenstöße
- Typ 10.0: ca. 15 Rinnenstöße
- Typ 20.0: ca. 12 Rinnenstöße
- NW 300
- Typ 0.0: ca. 10 Rinnenstöße
- Typ 10.0: ca. 7 Rinnenstöße
- Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
- Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
- Inhalt: 23g
- Gewicht: 0,1 kg

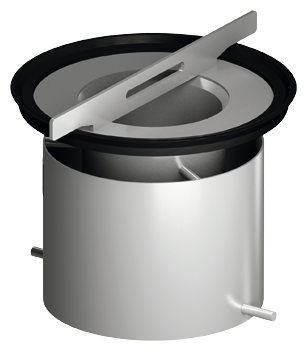

Geruchsverschluss
Passend für
- Multiline Seal in
- DN/OD 160
Beschreibung
- Edelstahl (V2A)
- DN/OD 160
- Gewicht: 0,7 kg
Rohrstutzen
Passend für
- Rinnenkörper und Einlaufkästen mit Abgang DN/OD 160
- Punktablauf
Beschreibung
- PVC
- DN/OD 160
- Länge: 150 mm
- Gewicht: 0,5 kg
Geruchsverschluss
Passend für
- Einlaufkästen mit Abgang DN/OD 160
- Punktablauf
Beschreibung
- PVC
- DN/OD 160
- Gewicht: 1,9 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Gewicht: 0,2 kg
