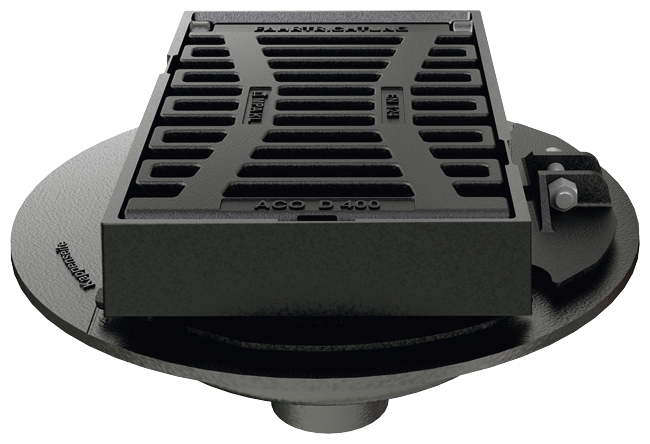

DN/OD 160

Produktvorteile

  • Verkehrssicher durch Scharnier und schraublose Arretierung
  • Klapperfrei durch PEWEPREN-Einlage im Rahmen
  • Umlaufend geschlossener Rahmen mit ausschlagbarer Bauzeitentwässerung
  • Stufenlos höhenverstellbar, seitenverschiebbar, drehbar
  • Bis ca. 110 Grad aufklappbar

Produktinformationen

  • Brückenabläufe gemäß DIN EN 124-2/DIN 1229
  • Klasse D 400
  • Kennmaß 300 x 500 mm
  • Aus Gusseisen EN-GJS
  • Schlitzweite 23 mm
  • Einlaufquerschnitt 523 cm²
  • Eimer
    • Stahl verzinkt
    • Normal: Volumen 5 L
    • Vario: Volumen bis 7,2 L
  • Brückenabläufe entspr. WAS 1
HöhenverstellbereichHerausnehmbarer SchmutzfangGewichtArtikel-Nr.Merken
[mm][kg]
85 – 160Normal71,0089322
Vario72,0089325
160 – 235Normal79,0089323
Vario80,0089326
235 – 500Normal93,0089324
Vario94,0089327
85 – 160Normal71,0089328
Vario72,0089331
160 – 235Normal79,0089329
Vario80,0089332
235 – 500Normal93,0089330
Vario94,0089333

Verschlussbleche für Bauzeitentwässerung

Beschreibung
  • Gewicht: 0,5 kg

Aushebe- und Bedienschlüssel

Beschreibung
  • Gewicht: 1,5 kg

Herausnehmbarer Schmutzfang

Beschreibung
  • Gewicht: 1,7 kg
