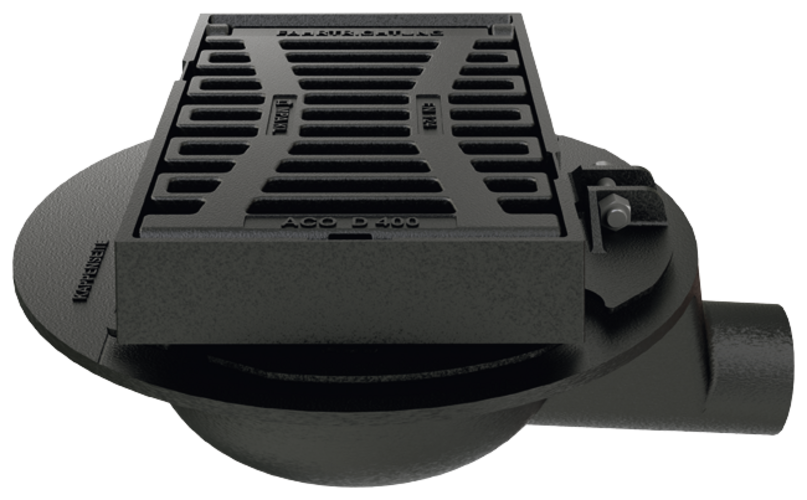

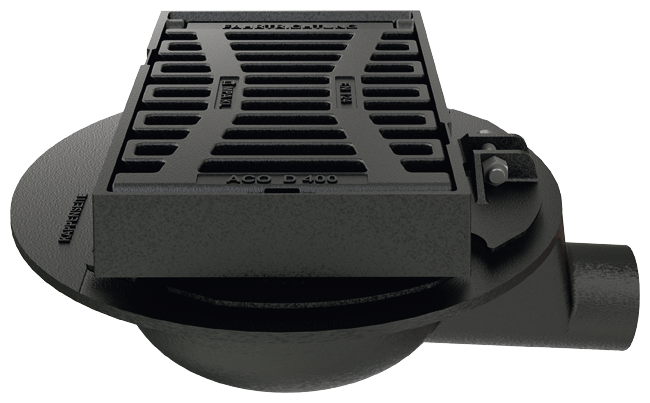

DN/OD 160

Produktvorteile

  • Verkehrssicher durch Scharnier und schraublose Arretierung
  • Klapperfrei durch PEWEPREN-Einlage im Rahmen
  • Umlaufend geschlossener Rahmen mit ausschlagbarer Bauzeitentwässerung
  • Stufenlos höhenverstellbar, seitenverschiebbar, drehbar
  • Bis ca. 110 Grad aufklappbar

Produktinformationen

  • Brückenabläufe gemäß DIN EN 124-2/DIN 1229
  • Klasse D 400
  • Kennmaß 300 x 500 mm
  • Aus Gusseisen EN-GJS
  • Schlitzweite 23 mm
  • Einlaufquerschnitt 523 cm²
  • Eimer
    • Stahl verzinkt
    • Normal: Volumen 5 L
    • Vario: Volumen bis 7,2 L
  • Brückenabläufe entspr. Was 1
Brücke MassHöhenverstellbereichHerausnehmbarer SchmutzfangGewichtArtikel-Nr.Merken
[mm][mm][kg]
11085 – 160Normal73,0089358
Vario74,0089361
160 – 235Normal83,0089359
Vario84,0089362
235 – 500Normal96,0089360
Vario97,0089363
11085 – 160Normal73,0089364
Vario74,0089367
160 – 235Normal83,0089365
Vario84,0089368
235 – 500Normal96,0089366
Vario97,0089369

Verschlussbleche für Bauzeitentwässerung

Beschreibung
  • Gewicht: 0,5 kg

Aushebe- und Bedienschlüssel

Beschreibung
  • Gewicht: 1,5 kg

Herausnehmbarer Schmutzfang

Beschreibung
  • Gewicht: 1,7 kg
