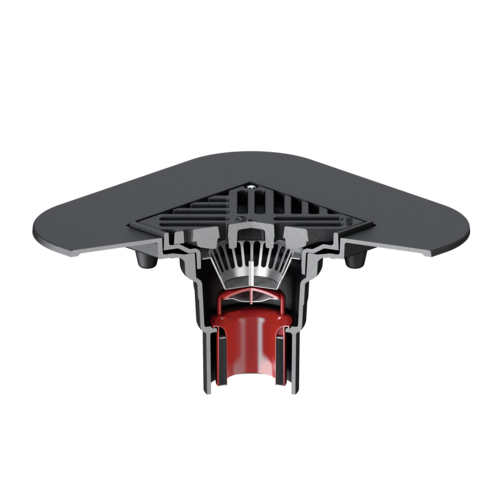

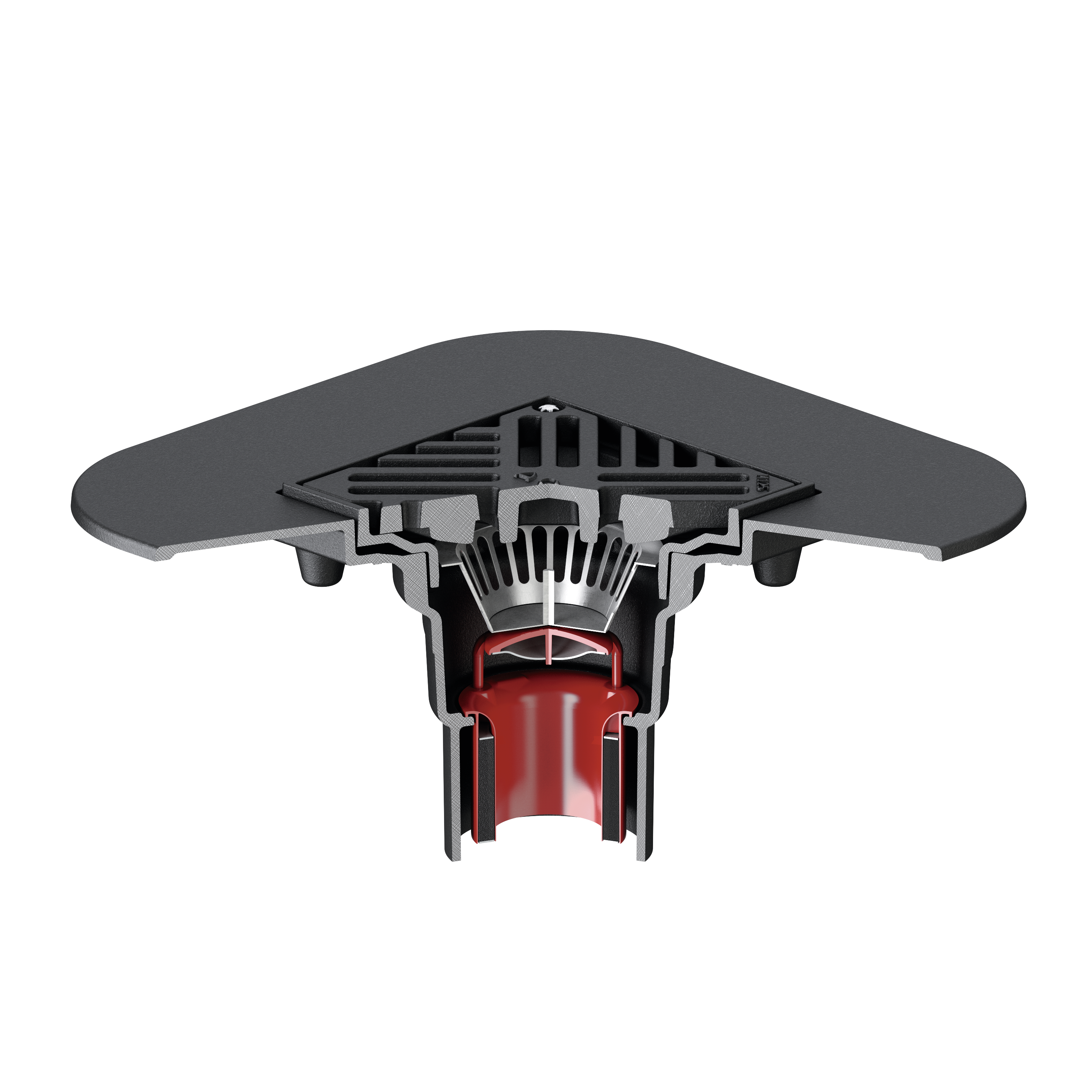

Parkdeckabläufe Passavant aus Gusseisen

Produktvorteile

  • Aus Gusseisen
  • Geprüft gemäß ÖNORM EN 1253-2
  • Baustoff klasse A1, nicht brennbar
  • Belastungsklasse M 125
  • Höhenverstellbarkeit in 5 mm Schritten

Produktinformationen

  • Für Fußgängerbrücken und PKW-Parkdecks
  • Aus Gusseisen EN-GJL
  • Inkl. Eimer aus Edelstahl
  • Inkl. Bauschutzdeckel
  • Hmin/Hmax: 205 - 220 mm

Nennweite: DN 70

StutzenneigungBeschreibungVerschraubungAussparung (LxB)GewichtArtikel-Nr.Merken
[mm][kg]
Bild90°
  • Ohne Anschlussrand
Mit230 x 2306,95932.00.02
Bild90°
  • Mit Anschlussrand
Mit380 x 23011,75932.10.02
Bild90°
  • Ohne Anschlussrand
Mit230 x 2308,65934.00.02
Bild90°
  • Mit Anschlussrand
Mit380 x 23014,45934.10.02

Nennweite: DN 100

StutzenneigungBeschreibungVerschraubungAussparung (LxB)GewichtArtikel-Nr.Merken
[mm][kg]
Bild90°
  • Ohne Anschlussrand
Mit230 x 2307,25933.00.02
Bild90°
  • Mit Anschlussrand
Mit380 x 23011,95933.10.02
Bild90°
  • Ohne Anschlussrand
Mit230 x 2308,95935.00.02
Bild90°
  • Mit Anschlussrand
Mit380 x 23014,65935.10.02

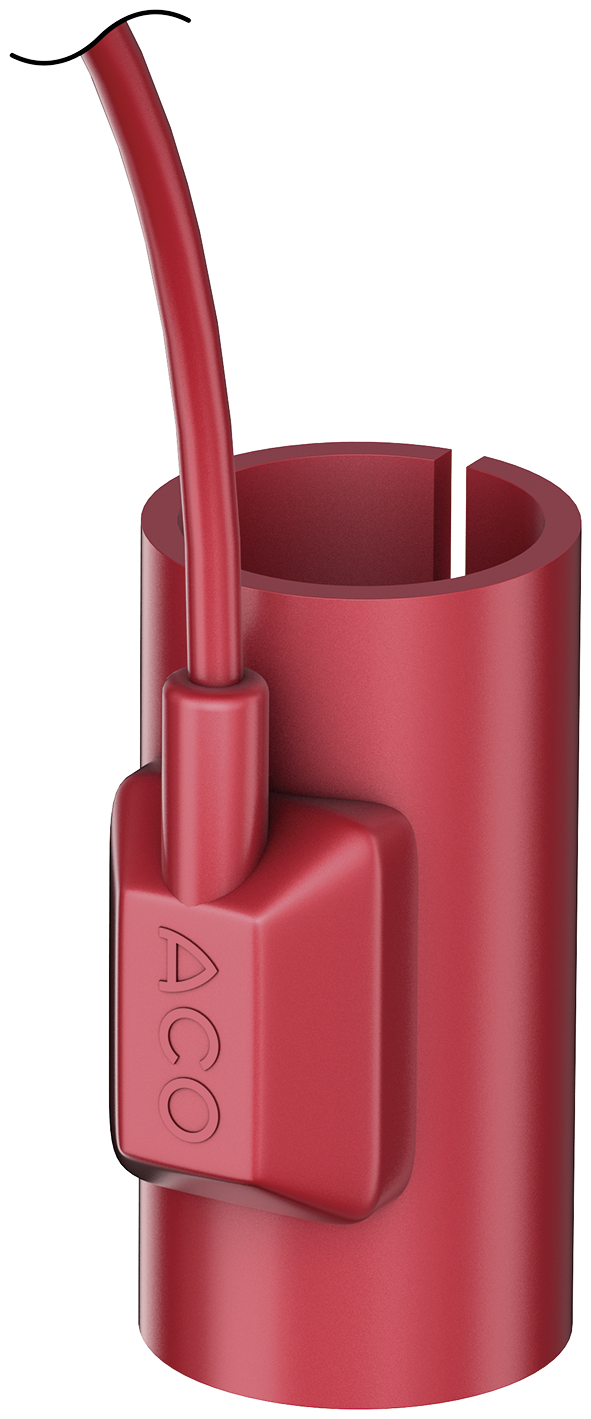

Flachdachheizung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg

Brandschutz-Einsatz

Beschreibung
  • Gewicht: 0,5 kg

Brandschutz-Einsatz

Beschreibung
  • Gewicht: 0,5 kg

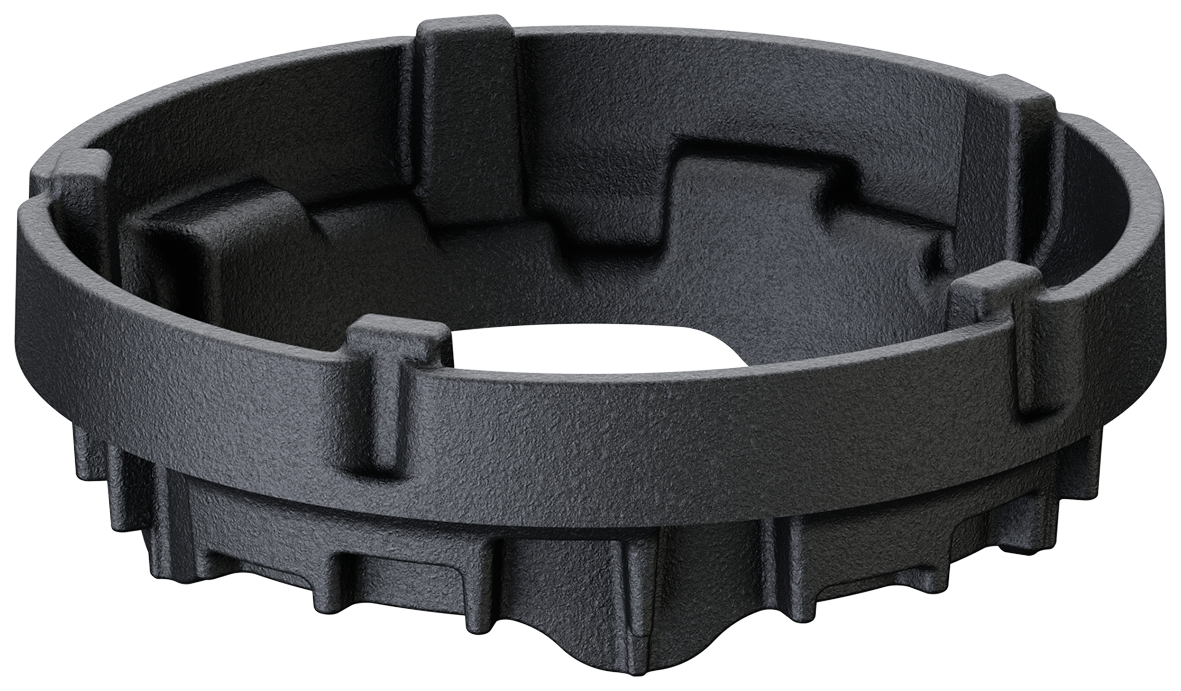

Höhenverstellring

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
  • Parkdeckabläufe Passavant aus Gusseisen
  • Rost mit Rahmen
    • 7000.08.02
    • 7000.44.02
Beschreibung
  • Aus Gusseisen, mit Anstrich
  • Belastungsklasse: M 125
  • Höhenverstellbarkeit: 25 – 40 mm
  • Gewicht: 1,3 kg

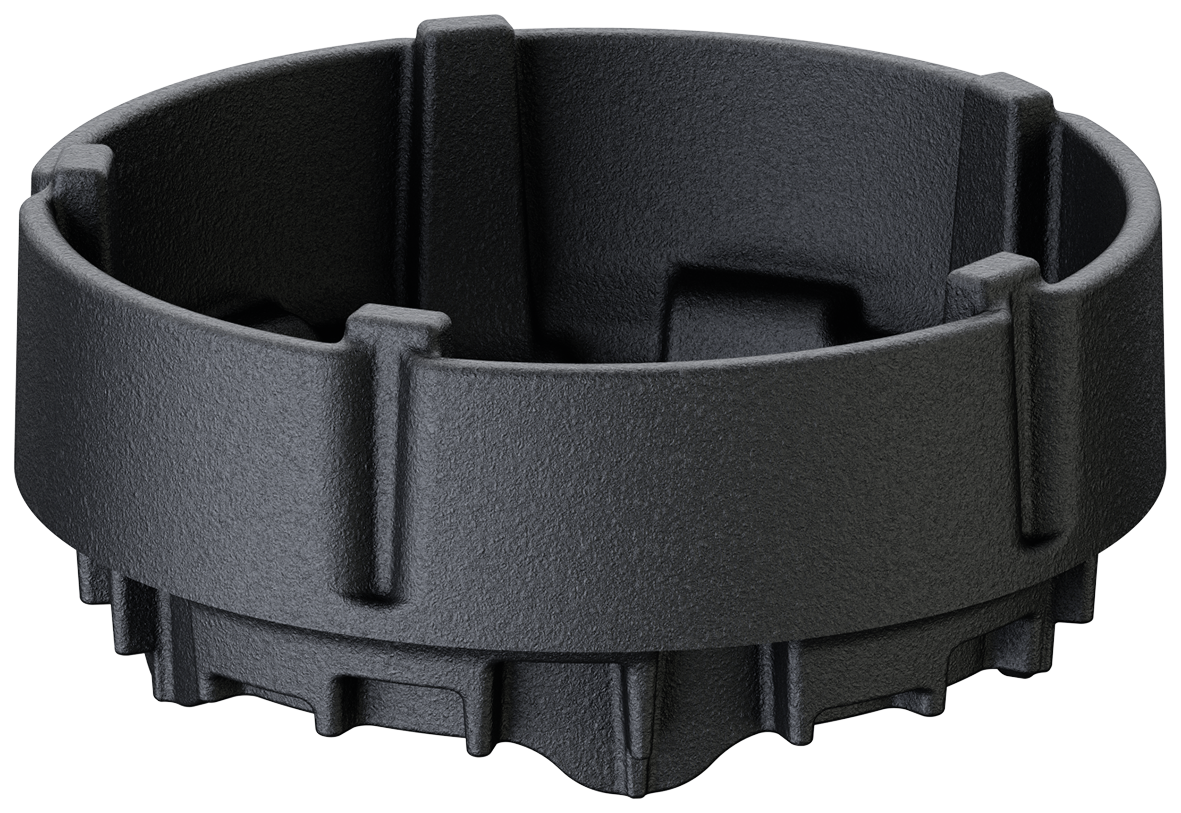

Höhenverstellring

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
  • Parkdeckabläufe Passavant aus Gusseisen
  • Rost mit Rahmen
    • 7000.08.02
    • 7000.44.02
Beschreibung
  • Aus Gusseisen, mit Anstrich
  • Belastungsklasse: M 125
  • Höhenverstellbarkeit: 45 – 60 mm
  • Gewicht: 1,9 kg

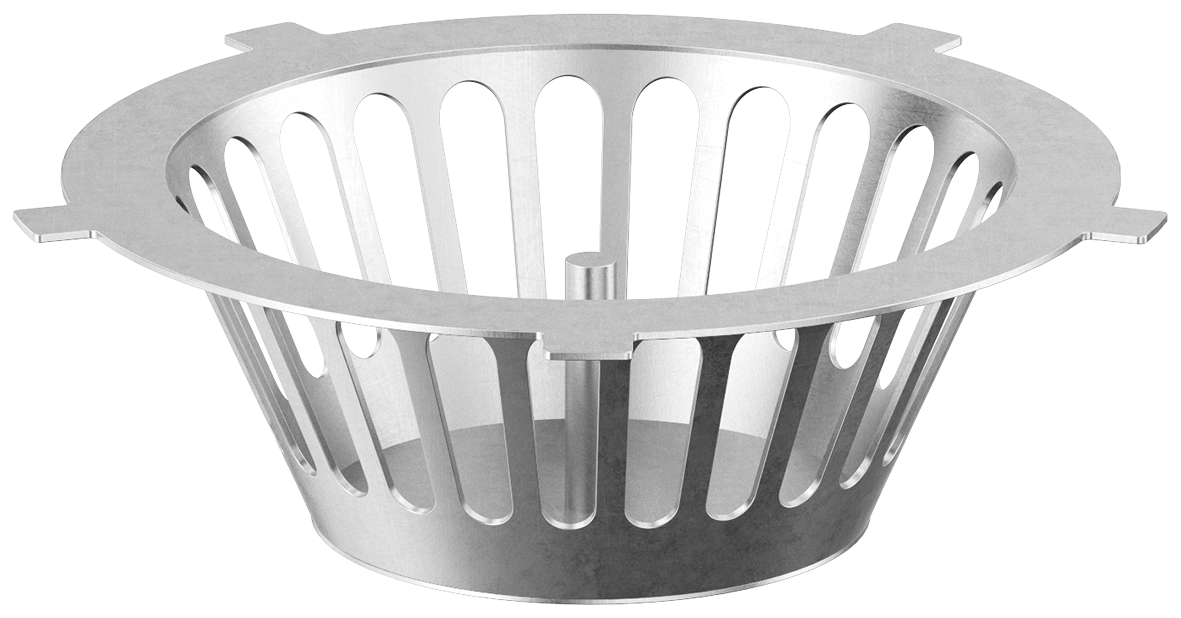

Herausnehmbarer Schmutzfang

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
    • Stutzenneigung: 90°/0°
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 70 – DN 100
  • Oberteil aus Gusseisen
    • DN 70/DN 100
Beschreibung
  • Aus Edelstahl
