Einzelablauf DN 50 - ACO Sanitärablauf Easyflow+

Produktvorteile

  • Minimaler Bodenaufbau: 70 mm
  • Ausgelegt für unterschiedliche Fliesenhöhen
  • Auswahl unterschiedlicher Rostgrößen
  • Flexible Anpassung an das Fliesenraster

Produktinformationen

  • Material: Kunststoff
  • Ablaufstutzen: DN 50
  • Abflusswert geprüft gemäß ÖNORM EN 1253‑1:
    • 0,9 l/s bei WS50 mit 20 mm Aufstau
    • 0,8 l/s bei WS30 mit 20 mm Aufstau
  • Geruchverschluss: einteilig, herausnehmbar
  • Inkl. Bauzeitschutzdeckel
  • Höhenverstellbarkeit: stufenweise höhenverstellbar
  • Optionales Zubehör:
  • Geruchstopp

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß AbZ: Z-19.17-2159 bei Verwendung eines Brandschutz-Sets und ACO Fit-ins.

Ohne seitlichen Zulauf

AusführungAussparungBeschreibungArtikel-Nr.Merken
[mm][l/s]
BildStandard240 x 240
  • Stutzenneigung: 90°
  • Abflusswert: 1,1
  • Sperrwasserhöhe: 50 mm
2019.50.91
BildStandard240 x 300
  • Stutzenneigung: 1,5°
  • Abflusswert: 0,9
  • Sperrwasserhöhe: 50 mm
2015.50.91
BildFlatline240 x 300
  • Stutzenneigung: 1,5°
  • Abflusswert: 0,8
  • Sperrwasserhöhe: 30 mm
2015.30.91

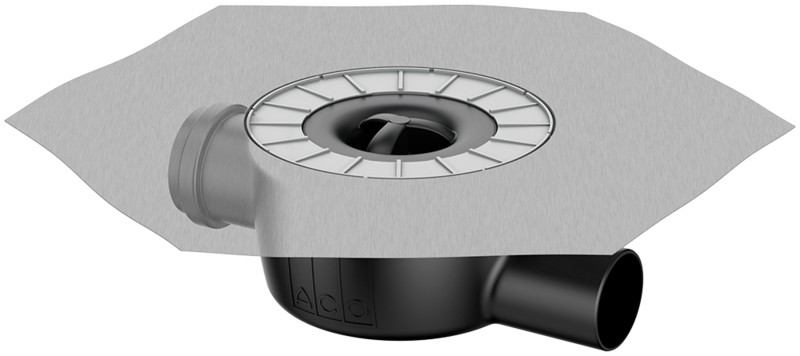

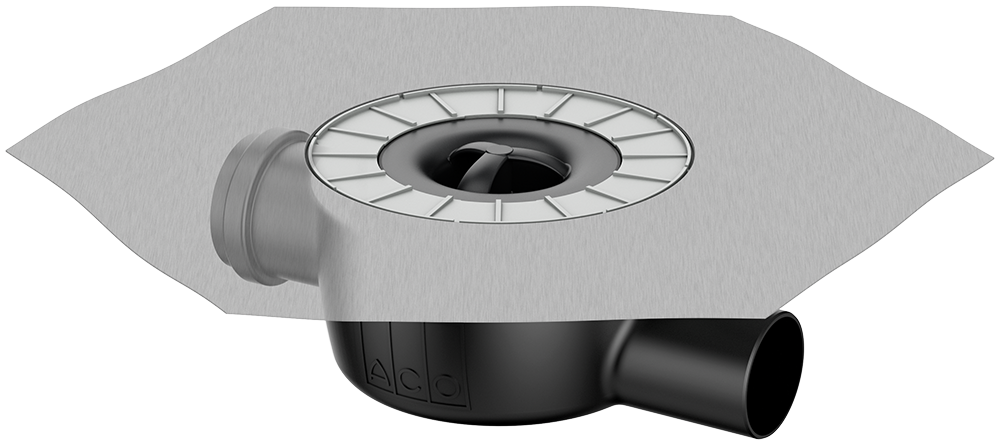

Mit seitlichem Zulauf

AusführungAussparungBeschreibungArtikel-Nr.Merken
[mm][l/s]
BildStandard240 x 330
  • Stutzenneigung: 1,5°
  • Abflusswert: 0,9
  • Sperrwasserhöhe: 50 mm
2515.50.91
BildFlatline240 x 330
  • Stutzenneigung: 1,5°
  • Abflusswert: 0,8
  • Sperrwasserhöhe: 30 mm
2515.30.91
Design-Roste

Design-Roste

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Standard
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg
Artikel-Nr.
2000.00.06

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Flatline
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg
Artikel-Nr.
2000.00.05

Einbauset Fit-in

Passend für
  • Bodenabläufe Easyflow
    • Stutzenneigung: 90°
  • DN 50
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: Ø 225 mm
  • Abmessungen Fit-in
    • Ø: 215 mm
    • Höhe: 139 mm
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z-19.53-2442
  • Gewicht: 3,1 kg
Artikel-Nr.
9390.08.40

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 100x100mm
  • K3
Artikel-Nr.
2019.01.00

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 100x100
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 100x100
  • Höhenverstellung = 7mm
Artikel-Nr.
2019.01.15

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 150x150mm
  • K3
Artikel-Nr.
2019.05.00

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 150x150
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 150x150
  • Höhenverstellung = 5mm
Artikel-Nr.
2019.05.15

Montagehilfe

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Kunststoff
  • Für Einbauhöhen von
    • 75 – 165 mm für Abläufe mit Sperrwasserhöhe 30 mm
    • 95 – 185 mm für Abläufe mit Sperrwasserhöhe 50 mm
  • Inklusive Montagematerial
Artikel-Nr.
2019.10.99

Aufsatzrahmen

Beschreibung
  • Gewicht: 0,1 kg
Artikel-Nr.
5141.80.10
