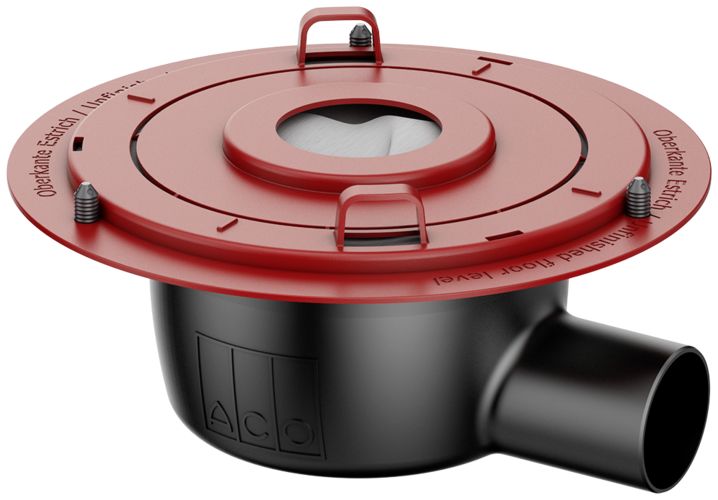

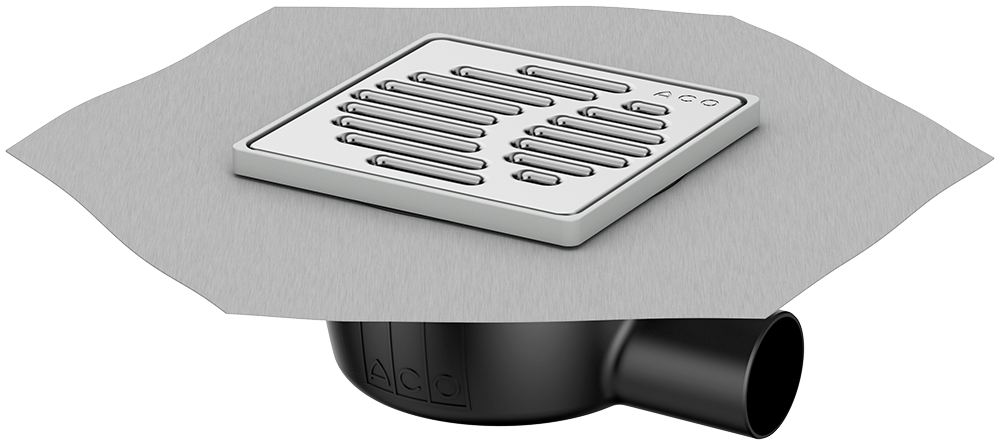

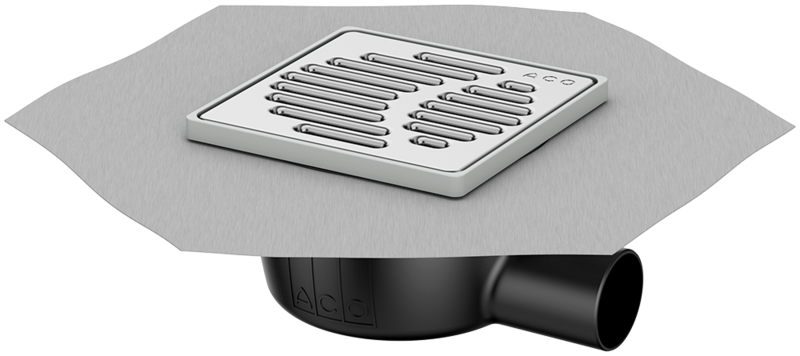

Komplettabläufe DN 50 - ACO Sanitärablauf Easyflow+

Produktvorteile

  • Minimaler Bodenaufbau: 70 mm
  • Komplettabläufe für die gängigsten Einbausituationen
  • Ausgelegt für unterschiedliche Fliesenhöhen
  • Flexible Anpassung an das Fliesenraster
  • Erfüllt Wassereinwirkungsklasse W3-I gemäß DIN 18534‑1

Produktinformationen

  • Aus Kunststoff
  • Ablaufstutzen: DN 50
  • Abflusswert geprüft gemäß ÖNORM EN 1253‑1:
    • 0,9 l/s bei WS50 mit 20 mm Aufstau
    • 0,7 l/s bei WS50 mit 10 mm Aufstau
    • 0,8 l/s bei WS30 mit 20 mm Aufstau
    • 0,6 l/s bei WS30 mit 10 mm Aufstau
  • Geruchsverschluss: einteilig, herausnehmbar
  • Inkl. Bauzeitschutzdeckel
  • Höhenverstellbarkeit: stufenweise höhenverstellbar
  • Mit Aufsatzrahmen aus Kunststoff
  • Mit Schlitzrost aus Edelstahl
    • Belastungsklasse: K3
    • Schlitzweite: 8 mm
  • Optionales Zubehör:
    • Geruchsstopp

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß AbZ: Z-19.17-2159 bei Verwendung eines Brandschutz-Sets und ACO Fit-ins.

Ohne seitlichen Zulauf

AusführungAussparungRahmenRostBeschreibungGewichtArtikel-Nr.Merken
[mm][mm][l/s][kg]
BildStandard240 x 240
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 90°
  • Abflussleistung: 1,1
  • Sperrwasserhöhe: 50 mm
0,62019.51.91
BildStandard240 x 300
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9
  • Sperrwasserhöhe: 50 mm
0,62015.51.91
BildFlatline240 x 300
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8
  • Sperrwasserhöhe: 30 mm
0,62015.31.91
BildStandard240 x 240
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 90°
  • Abflussleistung: 1,1
0,72019.55.91
BildStandard240 x 300
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9
0,72015.55.91
BildFlatline240 x 300
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8
0,72015.35.91

Mit seitlichem Zulauf

AusführungAussparungRahmenRostBeschreibungGewichtArtikel-Nr.Merken
[mm][mm][l/s][kg]
BildStandard240 x 330
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9
  • Sperrwasserhöhe: 50 mm
0,72515.51.91
BildFlatline240 x 330
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 100 x 100
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8
  • Sperrwasserhöhe: 30 mm
0,72515.31.91
BildStandard240 x 330
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,9
0,82515.55.91
BildFlatline240 x 330
  • Kunststoff
  • Schlitzrost
  • Edelstahl
  • 150 x 150
  • Lose eingelegt
  • Stutzenneigung: 1,5°
  • Abflussleistung: 0,8
0,82515.35.91
Design-Roste

Design-Roste

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Standard
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg
Artikel-Nr.
2000.00.06

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Flatline
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg
Artikel-Nr.
2000.00.05

Einbauset Fit-in

Passend für
  • Bodenabläufe Easyflow
    • Stutzenneigung: 90°
  • DN 50
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: Ø 225 mm
  • Abmessungen Fit-in
    • Ø: 215 mm
    • Höhe: 139 mm
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z-19.53-2442
  • Gewicht: 3,1 kg
Artikel-Nr.
9390.08.40

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 100x100mm
  • K3
Artikel-Nr.
2019.01.00

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 100x100
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 100x100
  • Höhenverstellung = 7mm
Artikel-Nr.
2019.01.15

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 150x150mm
  • K3
Artikel-Nr.
2019.05.00

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 150x150
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 150x150
  • Höhenverstellung = 5mm
Artikel-Nr.
2019.05.15

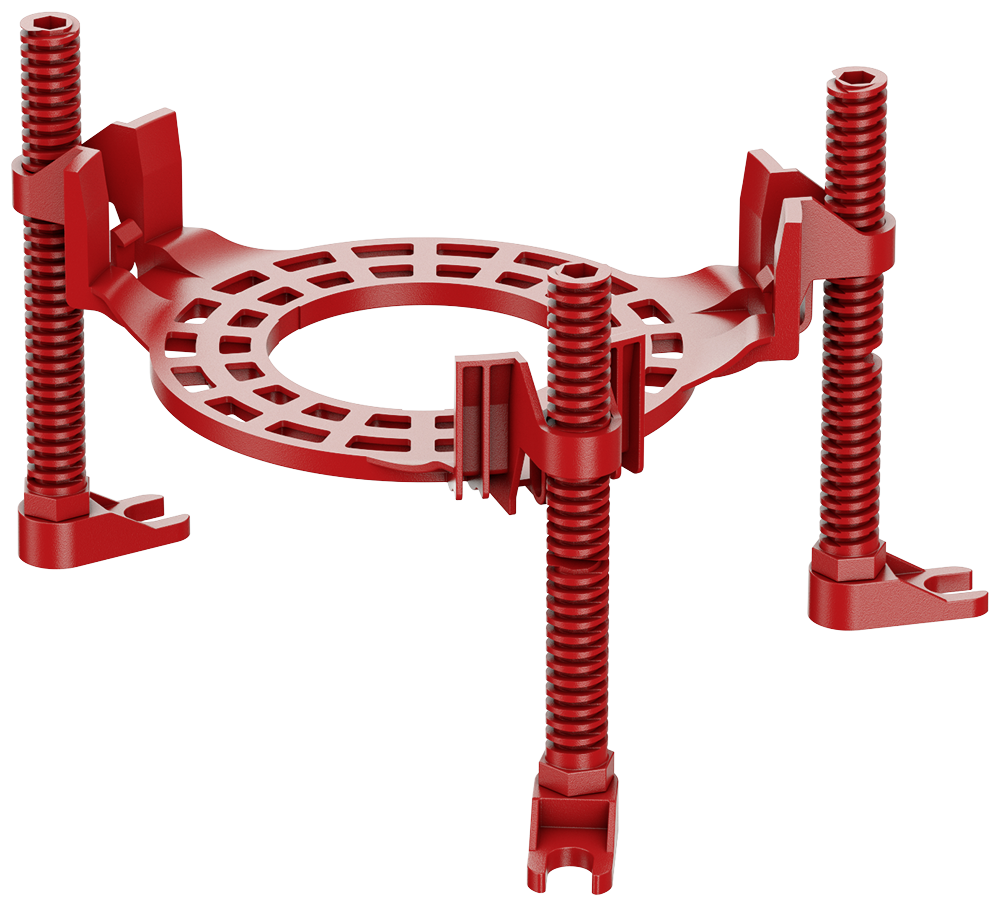

Montagehilfe

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Kunststoff
  • Für Einbauhöhen von
    • 75 – 165 mm für Abläufe mit Sperrwasserhöhe 30 mm
    • 95 – 185 mm für Abläufe mit Sperrwasserhöhe 50 mm
  • Inklusive Montagematerial
Artikel-Nr.
2019.10.99

Aufsatzrahmen

Beschreibung
  • Gewicht: 0,1 kg
Artikel-Nr.
5141.80.10
