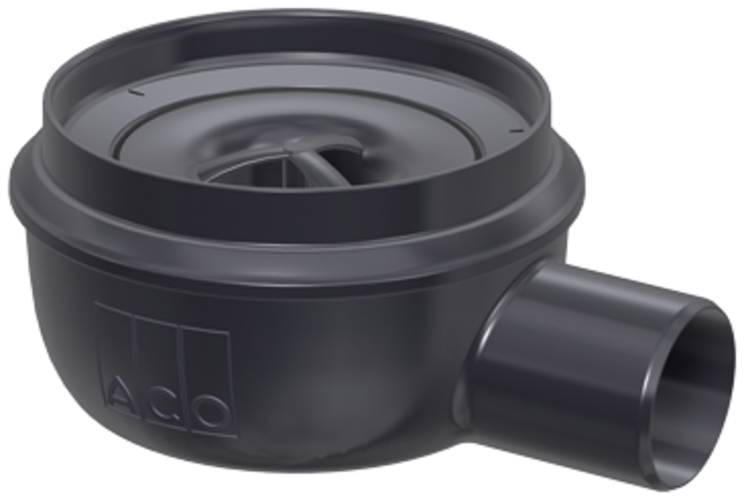

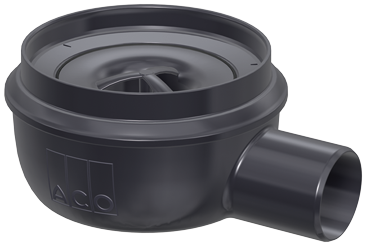

Badabläufe EasyFlow

Produktvorteile

  • Minimaler Bodenaufbau: 89 mm
  • Nachrüstbarer Pressdichtungsflansch
  • Optimale Reinigungsmöglichkeit
  • Höhenverstellbare Aufsatzstücke
  • Mit Bauschutzdeckel
  • Freie Wahl des Bodenaufbaus

Produktinformationen

  • Aus Kunststoff
  • Geprüft gemäß ÖNORM EN 1253‑1
  • Geruchsverschluss:
    • Herausnehmbar
    • 1-teilig
  • Mit integrierter Dichtung zur Abdichtung des Ringspaltes zwischen Ablaufkörper und Aufsatzstück
  • Optionales Zubehör
    • Geruchsstopp
    • Einbauset Fit-in
    • Dünnbettflansch

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß abG Z-19.53.2442 bei Verwendung eines Brandschutz-Sets.

Ohne seitlichen Zulauf

FlanschausführungAussparungAbflusswertAusführungBeschreibungGewichtArtikel-Nr.Merken
[mm][l/s][kg]
BildOhne Halterand200 x 2601,0Standard
  • Sperrwasserhöhe: 50 mm
0,52500.05.00
BildOhne Halterand200 x 2600,8Flatline
  • Sperrwasserhöhe: 30 mm
0,42505.05.00
BildOhne Halterand200 x 2001,5Standard
  • Sperrwasserhöhe: 50 mm
0,52500.55.00

Verlängerung

Passend für
  • Alle Bodenabläufe Easyflow
  • Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Kunststoff
  • Geeignet für die Aufnahme von Aufsatzstücken aus Kunststoff sowie Pressdichtungsflanschen
  • Mit Lippendichtung
  • Für den vertieften Einbau von Bodenabläufen
  • Höhenausgleich ca. 160 mm
  • Gewicht: 0,3 kg

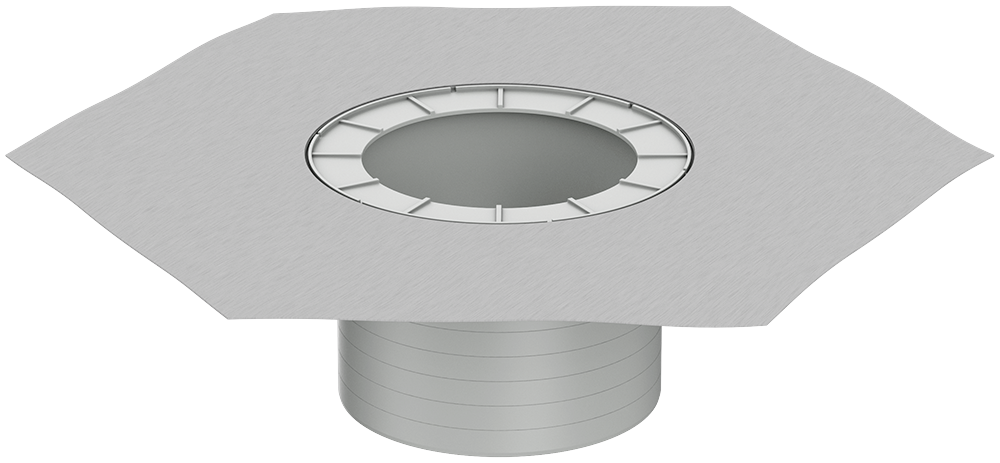

Dünnbettflansch

Passend für
  • Alle Aufsatzstücke Easyflow
    • 2500.77.11, 2700.77.11, 2700.77.12
    • 5141.22.00, 5141.23.00, 5141.24.00, 5141.25.00, 5141.38.00, 5141.43.00, 5141.46.00
  • Aufsatzstücke mit Stutzendurchmesser: 125 mm
Beschreibung
  • Flansch aus Kunststoff mit angespritztem Vlies
  • Geeignet für die Aufnahme von bauseits eingebrachten Flüssigabdichtungen im Verbundverfahren
  • Gewicht: 0,2 kg

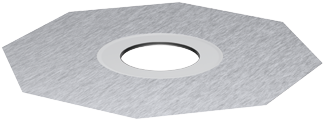

Pressdichtungsflansch

Passend für
  • Alle Bodenabläufe Easyflow
Beschreibung
  • Flansch aus Kunststoff
  • Losflansch aus Edelstahl
  • Geeignet für die Aufnahme von bauseits eingebrachten Abdichtfolien für Dichtungsbahnen aus Kunststoffen, Elastomeren oder Bitumen
  • Gewicht: 0,6 kg

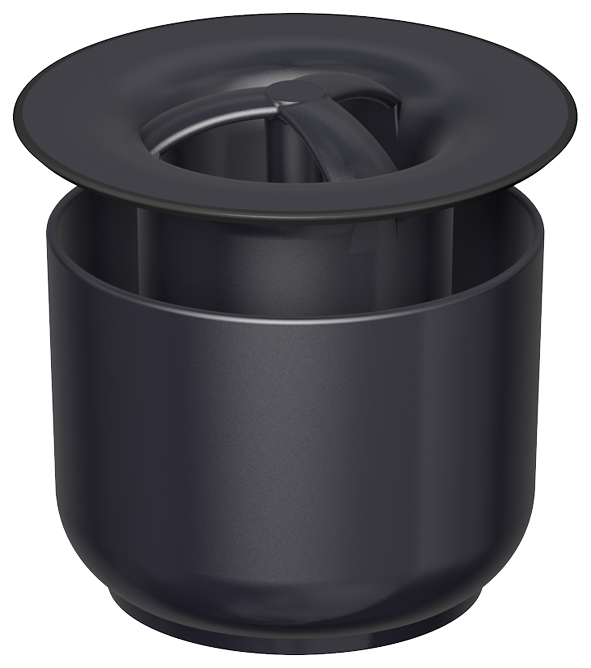

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Standard
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg

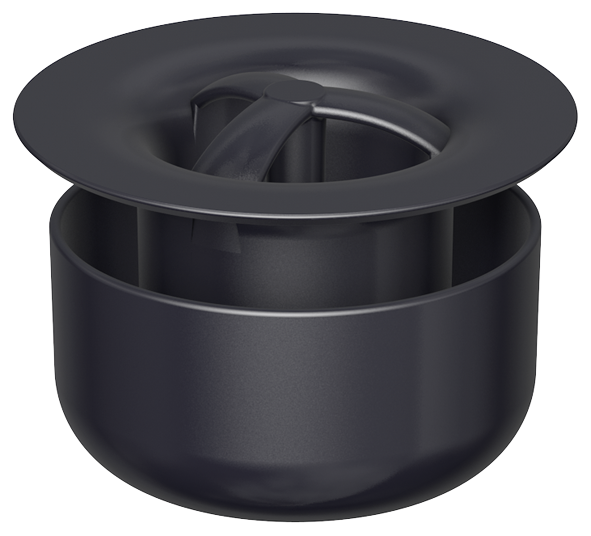

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Flatline
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg

Brandschutz-Set

Passend für
  • Bodenabläufe Easyflow
    • DN 50
    • Stutzenneigung: 90°
Beschreibung
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutzausrüstung von Ablaufkörpern Easyflow
  • Abflusswert des Ablaufkörpers verringert sich mit Verwendung um 0,5 l/s
  • Sperrwasserhöhe 50 mm
  • Bestehend aus
    • Geruchsverschluss mit Hitzeschild
    • Brandschutz-Kartusche
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z-19.53-2442
  • Gewicht: 0,2 kg

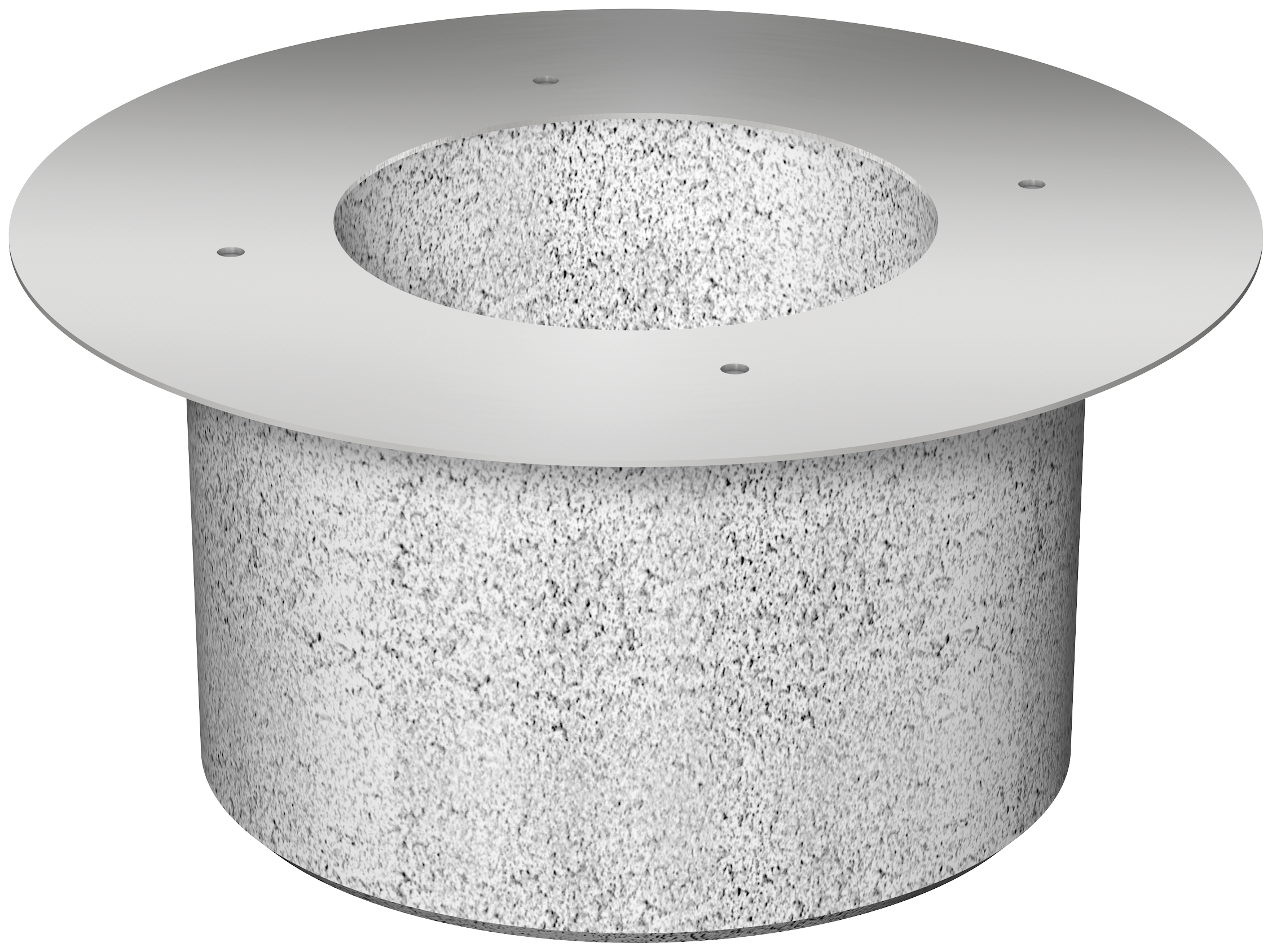

Einbauset Fit-in

Passend für
  • Bodenabläufe Easyflow
    • Stutzenneigung: 90°
  • DN 50
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: Ø 225 mm
  • Abmessungen Fit-in
    • Ø: 215 mm
    • Höhe: 139 mm
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z-19.53-2442
  • Gewicht: 3,1 kg

Aufsatzstück Easyflow

Passend für
  • Bodenablauf Easyflow DN 50
  • Aufsatzrahmen und Höhenverstellring
    • 2019.01.00
    • 2019.01.15
    • 2019.05.00
    • 2019.05.15
Beschreibung
  • Kunststoff
  • Werkseitig angebrachte Dichtmanschette
  • Höhe = 100mm
  • Stufenweise kürzbar
  • Zur Aufnahme von Höhenverstellring und Aufsatzrahmen mit Rost

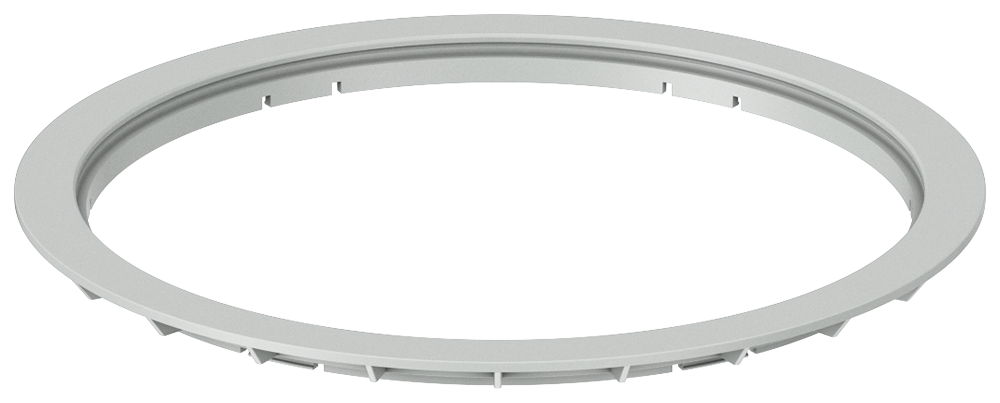

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 150x150
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 150x150
  • Höhenverstellung = 5mm

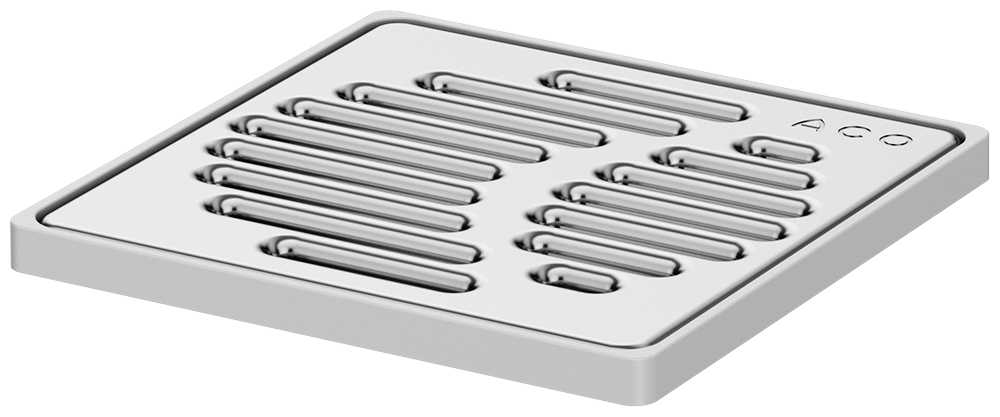

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 150x150mm
  • K3

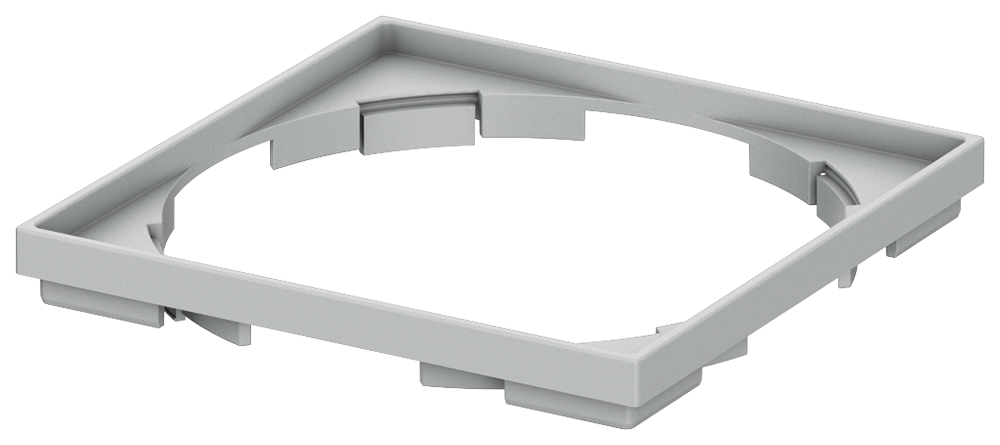

Höhenverstellring

Passend für
  • ACO Sanitärablauf Easyflow+
    • Für Rahmen 100x100
Beschreibung
  • Höhenverstellring aus Kunststoff
  • Für Rahmen 100x100
  • Höhenverstellung = 7mm

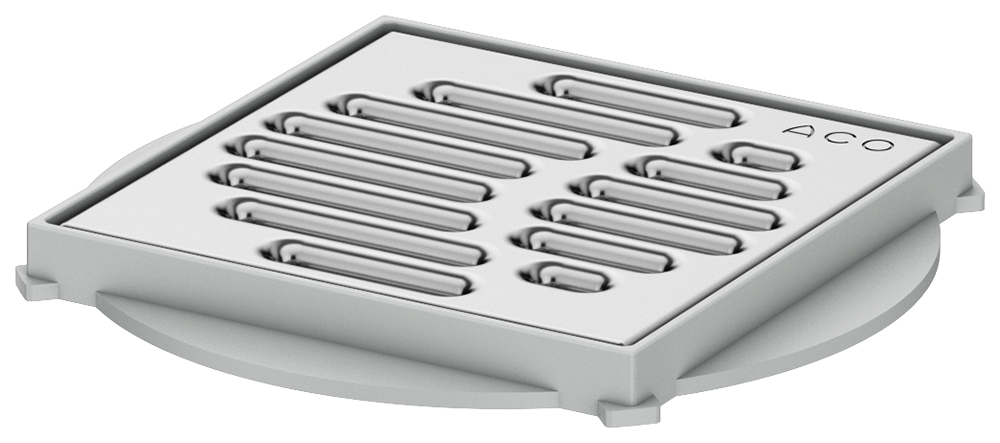

Aufsatzrahmen mit Rost

Passend für
  • ACO Sanitärablauf Easyflow+
Beschreibung
  • Aufsatzrahmen aus Kunststoff
  • Schlitzrost aus Edelstahl
  • 100x100mm
  • K3
