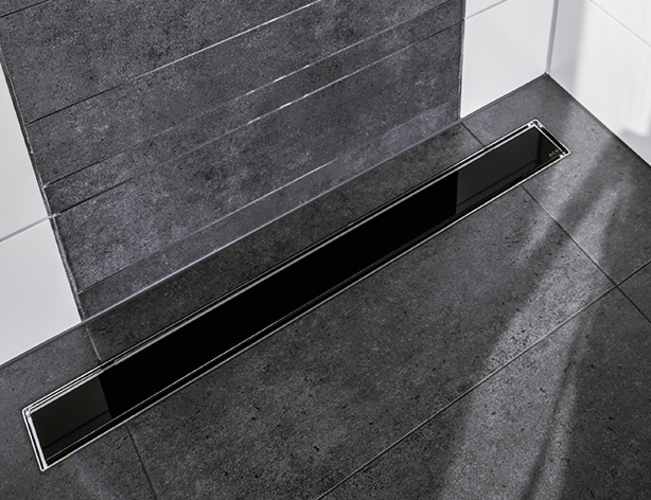

Rinnenkörper ACO ShowerDrain M+, Einbauhöhe Oberkante Estrich: 15 – 140 mm

Produktvorteile

  • Minimale Einbauhöhe: 54 mm bis Oberkante Estrich bei waagrechten Abläufen
  • Integrierte Sekundärentwässerung
  • Werkseitig angebrachte Dichtmanschette
  • Erfüllt alle Schallschutzstufen (SSt I-III nach VDI 4100)
  • Elektropolierte, schmutzabweisende Oberflächen
  • Flexibel für jede Einbausituation
  • Passende Ablaufkörper um 360° drehbar

Produktinformationen

  • Aus Edelstahl
  • Belastungsklasse: K3
  • Schallschutz: Schallschutzzubehör im Lieferumfang enthalten
  • Montage: Baukastensystem in Verbindung mit separaten Ablaufkörpern
  • Höhenverstellbarkeit: bis max. 74 mm, abhängig von der Auswahl des Ablaufkörpers
  • Sichtbare Breite: 84 mm
  • Fliesenrahmen Höhe 12 mm
  • Flanschausführung: fest angeformt, sowie werkseitig angebrachte Dichtmanschette, mit 60 mm Überlappung
  • Lieferumfang Rinnenkörper: Befestigungsmaterial, Höhenverstellung

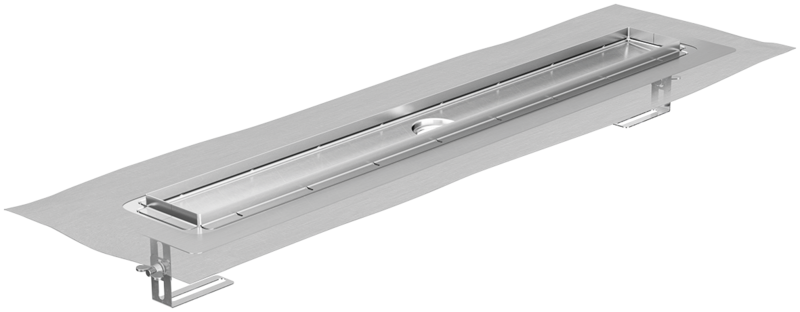

Ohne Aufkantung

AbmessungenArtikel-Nr.Merken
L1L2B
[mm][mm][mm]
Bild6007001879010.87.06
7008001879010.87.00
8009001879010.87.01
90010001879010.87.02
100011001879010.87.03
120013001879010.87.04

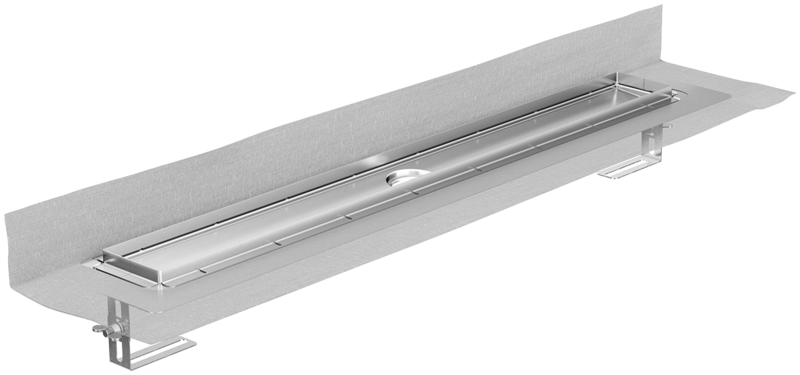

Aufkantung hinten

AbmessungenArtikel-Nr.Merken
L1L2B
[mm][mm][mm]
Bild6007001559010.87.16
7008001559010.87.10
8009001559010.87.11
90010001559010.87.12
100011001559010.87.13
120013001559010.87.14
