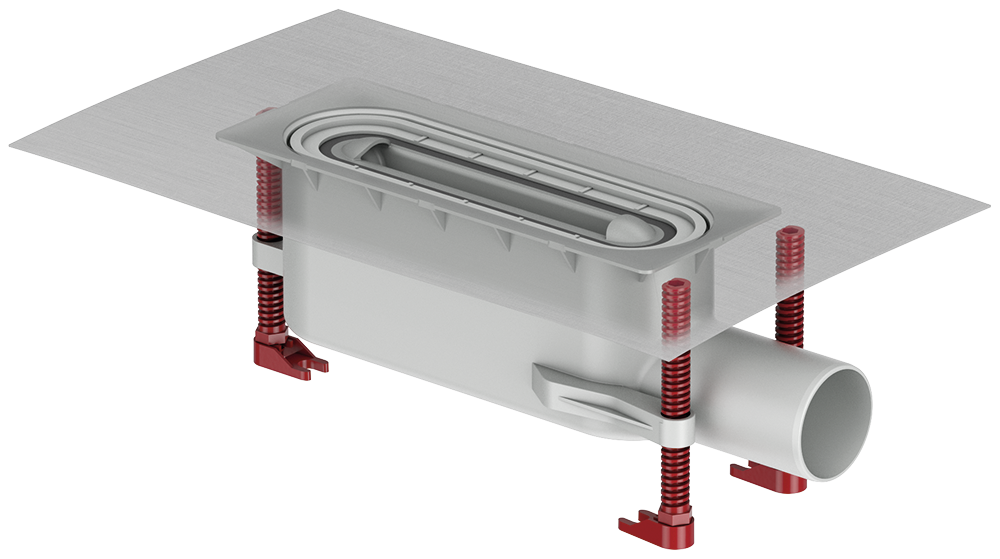

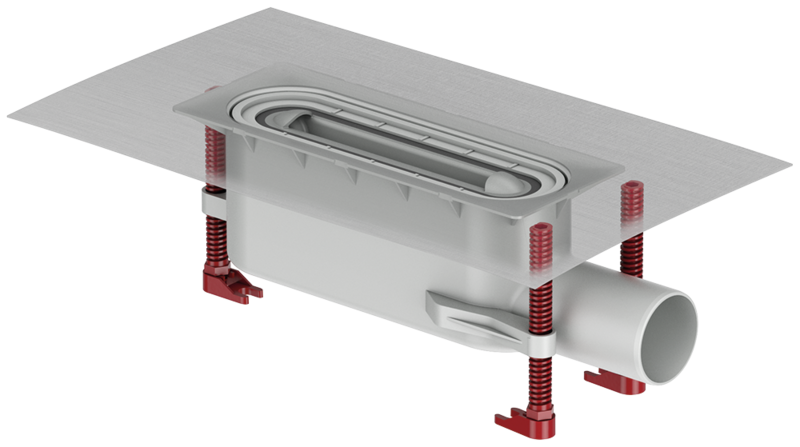

Ablaufkörper zu ACO Duschrinnenprofil ShowerDrain S+

Produktvorteile

  • Werkseitig angebrachte Dichtmanschette
  • Erfüllt höchste Wassereinwirkungsklasse W3-I gemäß DIN 18534
  • Erfüllt Anforderungen an Schallschutz gemäß DIN 4109 sowie VDI 4100

Produktinformationen

  • Ablauf aus Kunststoff zu Duschrinnenprofil ACO ShowerDrain S+
  • Ablaufstutzen geeignet für alle Steckrohrmuffensysteme
  • Waagerechter Ablaufstutzen DN 50
  • Produktklasse A (DIN EN 1253‑1)
  • Mit herausnehmbarem, zweiteiligem Geruchverschluss
  • Inkl. Befestigungsset, Schallschutz sowie Bauzeitenschutzdeckel
  • Mit werkseitig angebrachter Dichtmanschette
    • Erfüllt Zugprüfung gemäß DIN EN 1253‑1
    • Mit 60 mm Überlappung
  • Zum sicheren Anschluss an Verbundabdichtungen
  • Mit Sekundärentwässerung

Abflusswert Designrost Stripes:

  • Ablauf mit Sperrwasserhöhe 50 mm (DIN EN 1253-1):
    • 0,7 l/s mit 10 mm Aufstau
    • 0,8 l/s mit 20 mm Aufstau
  • Ablauf mit Sperrwasserhöhe 30 mm:
    • 0,4 l/s mit 10 mm Aufstau
    • 0,6 l/s mit 20 mm Aufstau

Infobox

Hinweis:

Das Duschrinnenprofil ShowerDrain S+ bitte separat bestellen

NennweiteStutzenneigungEinbauhöheSperrwasserhöheArtikel-Nr.DownloadsMerken
BildDN 501,5°90 – 180 mmSperrwasserhöhe: 50 mm9010.51.20
BildDN 501,5°70 – 160 mmSperrwasserhöhe: 30 mm9010.51.21

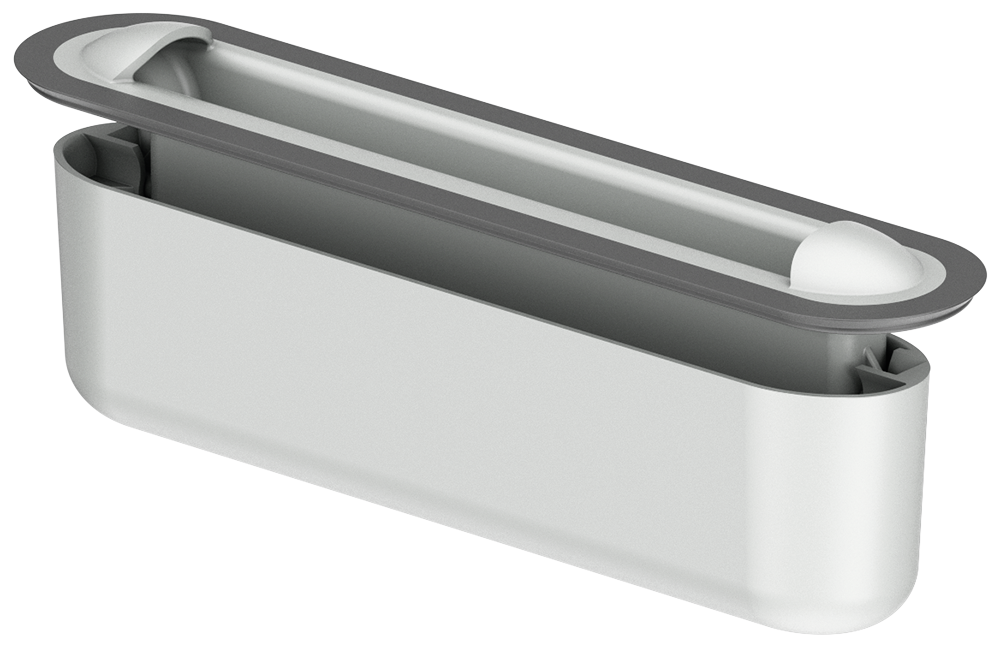

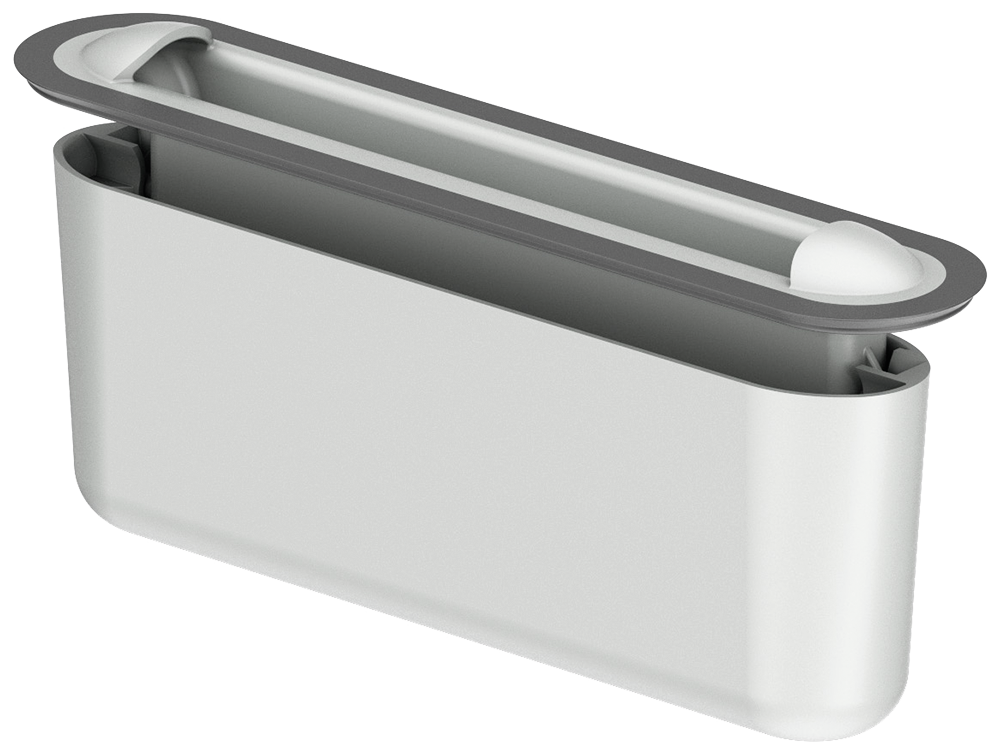

Geruchsverschluss


Geruchsverschluss
