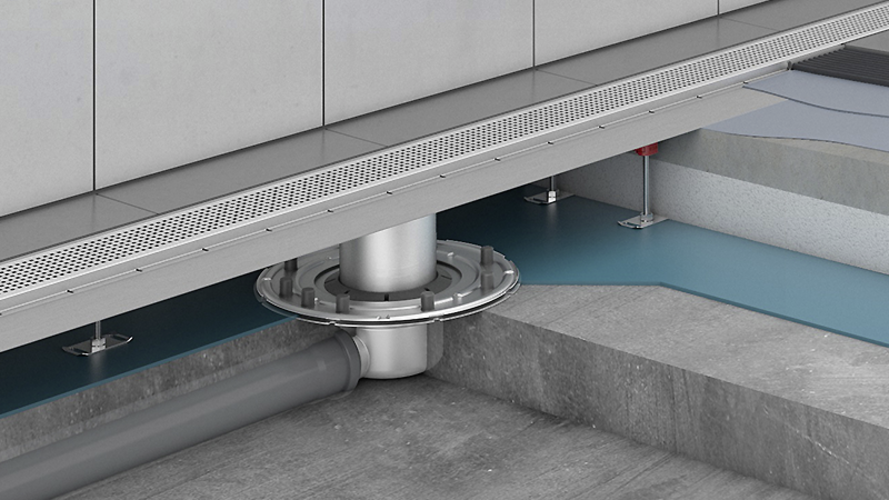

Ablaufkörper Variant CR zur Reihenduschrinne ACO ShowerDrain Public 110
Produktvorteile
- Sonderbauformen bis 5 m auf Anfrage
- Werkseitig angebrachte Dichtmanschette
- Sekundärentwässerung
- Stufenlos höhenverstellbar
- Ablaufkörper aus Edelstahl
- Rinnenkörper: Edelstahl, gebeizt
- Ablaufkörper: Edelstahl
- Baustoffklasse: A1
- Kein stehendes Restwasser im Ablaufkörper
- Geprüfte und praxisgerechte Brandschutzlösungen
- Anschluss aller handelsüblicher Abdichtungssysteme
- Besonders flache Bauform – ideal für die Sanierung
Produktinformationen
- Belastungsklasse: K3 (ÖNORM EN 1253-1)
- Rinnenbreite Innen: 107 mm
- Abflusswerte: bis 2,0 l/s; abhängig von der Auswahl des Ablaufkörpers
- Stutzenausführung: 90 °, Ø 125 mm; passend für ACO Bodenablauf 142 aus Edelstahl
- Geruchsverschluss: 1-teilig, herausnehmbar
- Flanschausführung: fest angeformt, werkseitig angebrachte Dichtmanschette mit 60 mm Überlappung
- Flansch: umlaufend, Wandaufkantung hinten
- Montage: Baukastensystem, bestehend aus Rinnenkörper, separatem Ablaufkörper und Rosten
- Lieferumfang Rinnenkörper: Höhenverstellfüße, Schallschutzzubehör
- Zubehör: ACO ShowerStep
Einbauhöhe bis Oberkante Estrich:
Mit Bodenablauf Ablaufstutzen waagrecht DN 70:
- Rinnenlänge 1500 / 2000 von min 175 mm – max 245 mm
- Rinnenlänge 2500 / 3000 von min 180 mm – max 250 mm
Mit Bodenablauf Ablaufstutzen waagrecht DN 100
- Rinnenlänge 1500 / 2000 von min 207 mm – max 277 mm
- Rinnenlänge 2500 / 3000 von min 212 mm – max 282 mm
Mit Bodenablauf Ablaufstutzen senkrecht DN 70 / DN 100
- Rinnenlänge 1500 / 2000 von min 60 mm – max 130 mm
- Rinnenlänge 2500 / 3000 von min 65 mm – max 135 mm
- Ablaufkörper DN 70
- Geprüft gemäß DIN EN 1253-1
- Aus Edelstahl, Werkstoff 1.4301
Brandschutz
Feuerwiderstandsklasse R 30 – R 120 (R 30 – R 90 bei Verwendung eines Fit-in) gemäß AbZ: Z-19.17-1527 bei Verwendung eines Brandschutz-Glockengeruchsverschlusses mit Hitzeschild.
Verlängerung
Passend für
- Alle Oberteile und Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Höhenverstellbarkeit: 35 – 90 mm
- Mit Abdichtring
- Gewicht: 0,8 kg

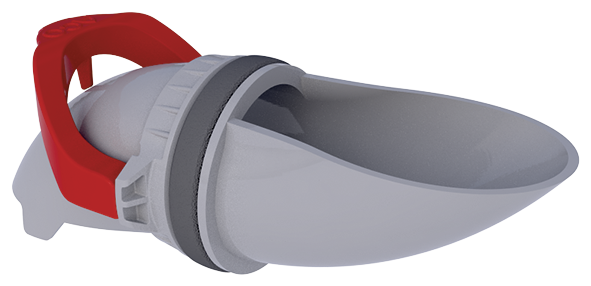

Steckgeruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 1,5°
Beschreibung
- Aus Kunststoff
- Gewicht: 0,1 kg
Geruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70/DN 100
- Stutzenneigung: 1,5°
- Kompaktabläufe Variant-CR 142
- DN 70/DN 100
- Stutzenneigung: 1,5°
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Verwendung mit Haltering
- 9579.13.26
- Gewicht: 0,4 kg

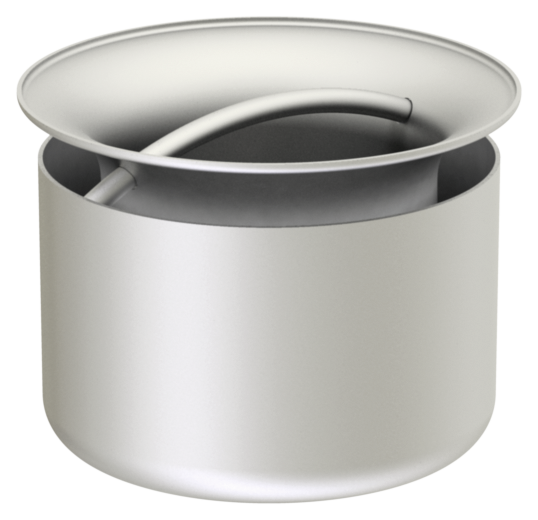

Geruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 90°
Beschreibung
- Aus Kunststoff
- Gewicht: 0,1 kg
Einbauset Fit-in
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 90°
- Mit Klebe- und Pressdichtungsflansch
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: 225 mm
- Abmessungen Fit-In
- Durchmesser: 215 mm
- Höhe: 150 mm
- Bauaufsichtliche Zulassung
- abZ: Z‑19‑17‑1527
- abG: Z‑19.53‑2294
- Gewicht: 2,3 kg
Ersatzrollring
Passend für
- Glockengeruchsverschlüsse
- 5180.10.15
- 5181.20.15
Beschreibung
- Aus Gummi
- DN 70
- Gewicht: 0,2 kg

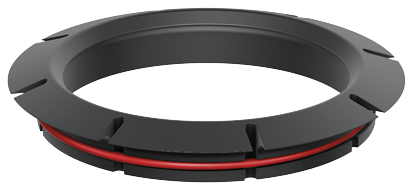

Haltering
Passend für
- Geruchsverschluss
- 9579.13.15
Beschreibung
- Aus Gummi
- Gewicht: 0,2 kg

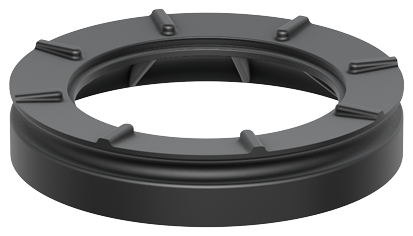

Kombiring
Passend für
- Aufsatzstücke Durchmesser: 125 mm
Beschreibung
- Dichtring
- O-Ring entnehmbar zur Entwässerung über Sickeröffnung
- Gewicht: 0,1 kg
Verlängerung
Passend für
- Alle Oberteile und Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Höhenverstellbarkeit: 35 – 90 mm
- Mit Abdichtring
- Gewicht: 0,8 kg
Steckgeruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 1,5°
Beschreibung
- Aus Kunststoff
- Gewicht: 0,1 kg
Geruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70/DN 100
- Stutzenneigung: 1,5°
- Kompaktabläufe Variant-CR 142
- DN 70/DN 100
- Stutzenneigung: 1,5°
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Verwendung mit Haltering
- 9579.13.26
- Gewicht: 0,4 kg
Geruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 90°
Beschreibung
- Aus Kunststoff
- Gewicht: 0,1 kg
Einbauset Fit-in
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 90°
- Mit Klebe- und Pressdichtungsflansch
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: 225 mm
- Abmessungen Fit-In
- Durchmesser: 215 mm
- Höhe: 150 mm
- Bauaufsichtliche Zulassung
- abZ: Z‑19‑17‑1527
- abG: Z‑19.53‑2294
- Gewicht: 2,3 kg
Ersatzrollring
Passend für
- Glockengeruchsverschlüsse
- 5180.10.15
- 5181.20.15
Beschreibung
- Aus Gummi
- DN 70
- Gewicht: 0,2 kg
Haltering
Passend für
- Geruchsverschluss
- 9579.13.15
Beschreibung
- Aus Gummi
- Gewicht: 0,2 kg
Kombiring
Passend für
- Aufsatzstücke Durchmesser: 125 mm
Beschreibung
- Dichtring
- O-Ring entnehmbar zur Entwässerung über Sickeröffnung
- Gewicht: 0,1 kg
