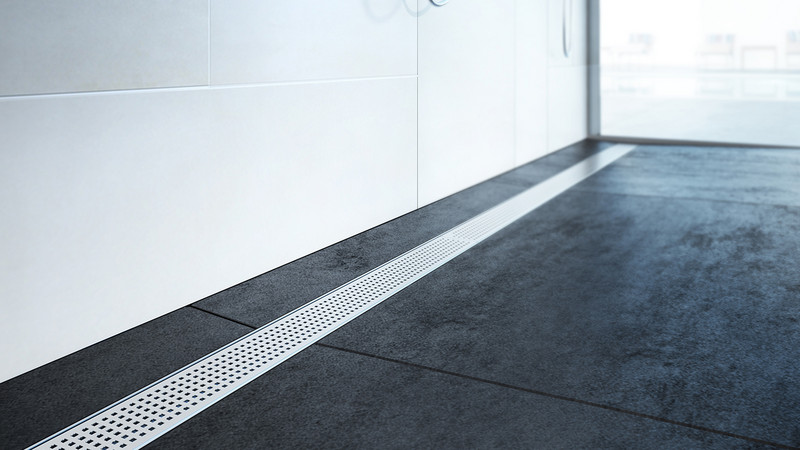

Rinnenkörper ACO ShowerDrain Public 80, Einbauhöhe: ab 30 - 140 mm (OK Estrich)

Produktvorteile

  • Sonderbauformen bis 3 m auf Anfrage
  • Werkseitig angebrachte Dichtmanschette
  • Minimale Einbauhöhe: 115 mm bei Stutzenneigung 1,5°
  • Sekundärentwässerung
  • Ablaufkörper um 360° drehbar
  • Stufenlos höhenverstellbar
  • Rinnenkörper: Edelstahl, gebeizt
  • Ablauf: Kunststoff PP

Produktinformationen

  • Belastungsklasse: K3 (ÖNORM EN 12531)
  • Rinnenbreite Innen: 80 mm
  • Abflusswerte bei 80 mm Rinne (ÖNORM EN 1253-1, waagerechter und senkrechter Ablauf DN 50):
  • Bis Rinnenlänge 2.000 mm
    • 0,85 l/s mit 10 mm Aufstau
    • 0,95 l/s mit 20 mm Aufstau
  • Bis Rinnenlänge 3.000 mm
    • 1,15 l/s mit 10 mm Aufstau
    • 1,30 l/s mit 20 mm Aufstau
  • Ablaufstutzen: geeignet für alle Steckrohrmuff ensysteme Stutzenausführung: DN 40/DN 50
  • Geruchsverschluss: 1teilig mit herausnehmbarem Tauchrohr
  • Flanschausführung: fest angeformt, werkseitig angebrachte Dichtmanschette mit 60 mm Überlappung
  • Flansch: umlaufend, Wandaufkantung hinten
  • Montage: Baukastensystem, bestehend aus Rinnenkörper, verschraubten Ablaufkörper und Rosten
  • Lieferumfang Rinnenkörper: Befestigungsmaterial, Höhenverstellung, Schallschutzzubehör

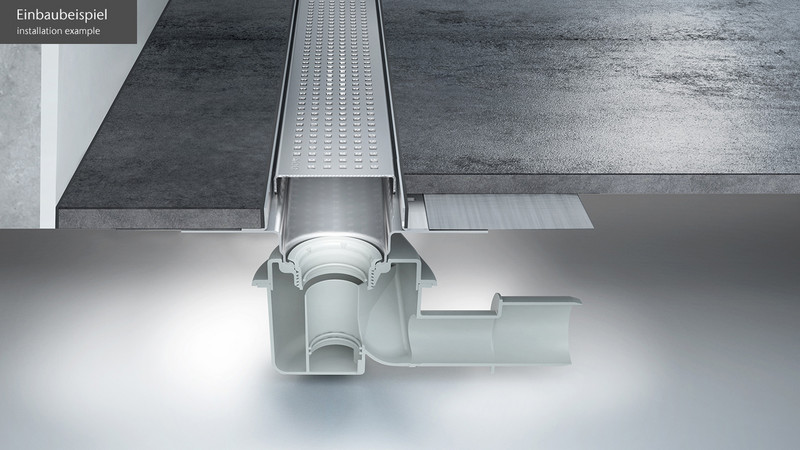

  • Einbauhöhe bis Oberkante Estrich:
    • Mit Bodenablauf Ablaufstutzen waagrecht von min 115 mm – max 140 mm
    • Mit Bodenablauf Ablaufstutzen senkrecht von min 30 mm – max 140 mm
  • Zubehör: ACO ShowerStep, Haarsieb

Infobox

Hinweis: Sonderbauformen bis 3 m auf Anfrage

Ohne Aufkantung

AbmessungenAnzahlArtikel-Nr.Merken
L1L2B
[mm][mm][mm][Stk]
Bild1500160018329008.60.15
2000210018329008.60.20
2500260018339008.60.25
3000310018339008.60.30

Mit Wandaufkantung hinten

AbmessungenAnzahlArtikel-Nr.Merken
L1L2B
[mm][mm][mm][Stk]
Bild1500160015229008.70.15
2000210015229008.70.20
2500260015239008.70.25
3000310015239008.70.30
