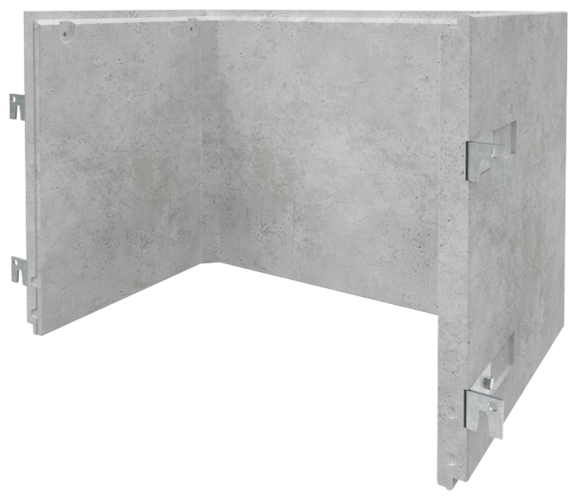

Lichtschächte 800 mm Tiefe

Produktinformationen

  • Heller und glatter Sichtbeton mit Bewehrung
  • Druckfestigkeitsklasse C35/45 (höhere Druckfestigkeitsklassen auf Anfrage)
  • Passend für Therm Leibungskellerfenster
  • Kurze Einbauzeiten
  • Gitterrosthöhe 25 mm
  • Angegebene Maße sind lichte Innenmaße
  • Rostseitig Innenfalz
  • Ohne Befestigungsmaterial

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

AbmessungenGewichtArtikel-Nr.Merken
Lichte BreiteLichte Höhe
[mm][mm][kg]
10201000510376021
1200615376022
1500773376023
1800931376024
20001030376025
22001142376026
12701000540376044
1200659376045
1500825376046
18001000376047
20001125376048
22001222376049
15201000675376067
1200800376068
15001020376069
18001245376070
20001370376071
22001508376072
20501000968376090
12001150376091
15001460376092
18001790376093
20001967376094
22002175376095
252010001104376106
12001333376107
15001676376108
18002018376109

Lichtschächte mit Boden und befahrbare Lichtschächte benötigen immer eine 2-fache Befestigung (4 Winkel). Detaillierte Informationen entnehmen Sie bitte der Tabelle im Bereich der Befestigungssets. Bei Montage an gemauerten Kellern ist immer ein tragfähiger Untergrund oder ein Streifenfundament in 30x30 cm (BxH) und einer Länge von Lichtschachtbreite + 40 cm herzustellen. Das Streifenfundament ist deckelseitig unter dem Schacht zu positionieren. Darüber hinaus ist immer eine 2-fache Befestigung (4 Winkel) vorzunehmen. Bei Lichtschächten mit einem Gesamtgewicht größer gleich 1500 kg oder bei Dämmstärken ab 200 mm ist immer ein tragfähiger Untergrund oder ein Streifenfundament in 30x30 cm (BxH) und einer Länge von Lichtschachtbreite + 40 cm herzustellen. Das Streifenfundament ist deckelseitig unter dem Schacht zu positionieren. Bei PKW-befahrbaren Lichtschächten mit einem Gesamtgewicht größer gleich 1500 kg oder bei Dämmstärken ab 160 mm ist immer ein tragfähiger Untergrund oder ein Streifenfundament in 30x30 cm (BxH) und einer Länge von Lichtschachtbreite + 40 cm herzustellen. Das Streifenfundament ist deckelseitig unter dem Schacht zu positionieren.
