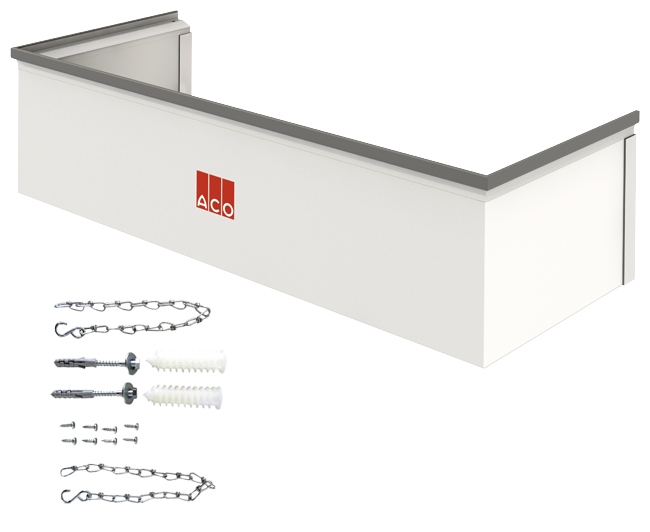

Aufstockelemente inkl. Montagesets


Produktinformationen

  • Höhenverstellbare Aufstockelemente sind ausschließlich begehbar. Belastbar bis 1,5 kN.
  • Vor Türaustritten ausschließlich fixe Aufstockelemente verwenden.
  • Höhenverstellbare und fixe Aufstockelemente können kombiniert werden.
  • Kombinationsmöglichkeiten und max. Anzahl an einsetzbaren Aufstockelementen siehe Seite xy und zz.
  • Fixe Aufstockelemente können mit 6 kN Radlast befahren werden. Kombination: 2 fixe oder 1 fixes Aufstockelement, 1 befahrbarer Rost, 1 befahrbares Montageset für Lichtschächte. Aufstockelement muss mit Wand verschraubt werden.
  • Fixe Aufstockelemente können nur längsseitig (parallel zur Hauswand) befahren werden.
  • Fixe Aufstockelemente können in der Höhe gekürzt werden. Bitte U-Profile einsetzen.
  • Technische Zeichnungen zum Aufstockelement Einzelteil
Für LichtschachtAnwendungAbmessungenArtikel-Nr.Merken
TiefeTiefeBreiteHöhe
[mm][mm][mm][mm]
400Variable Bauhöhe400800340315900
1000340315901
1250340315902
6001000340315907
1250340315908
7001500340315906
400Fixe Bauhöhe400800295315911
1000295315912
1250295315913
6001000295315918
1250295315919
700Fixe Bauhöhe7001500270315917
2000270315931
400Fixe Bauhöhe400800445375559
1000445375560
1250445375561
600Fixe Bauhöhe6001000445375562
1250445375563
700Fixe Bauhöhe7001500445375564
2000445375565
400Variable Bauhöhe6001000340315907
1250340315908
600Variable Bauhöhe8001000340375024
1250340375025
400Fixe Bauhöhe6001000295315918
1250295315919
8001000295375026
1250295375027
