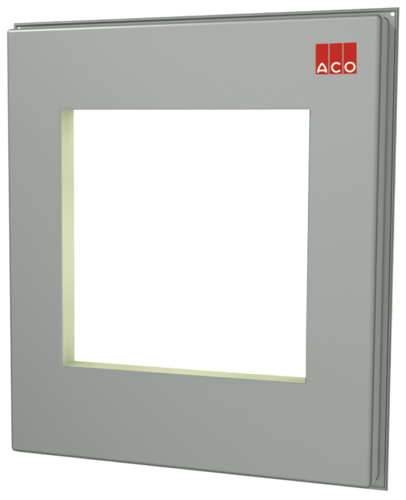

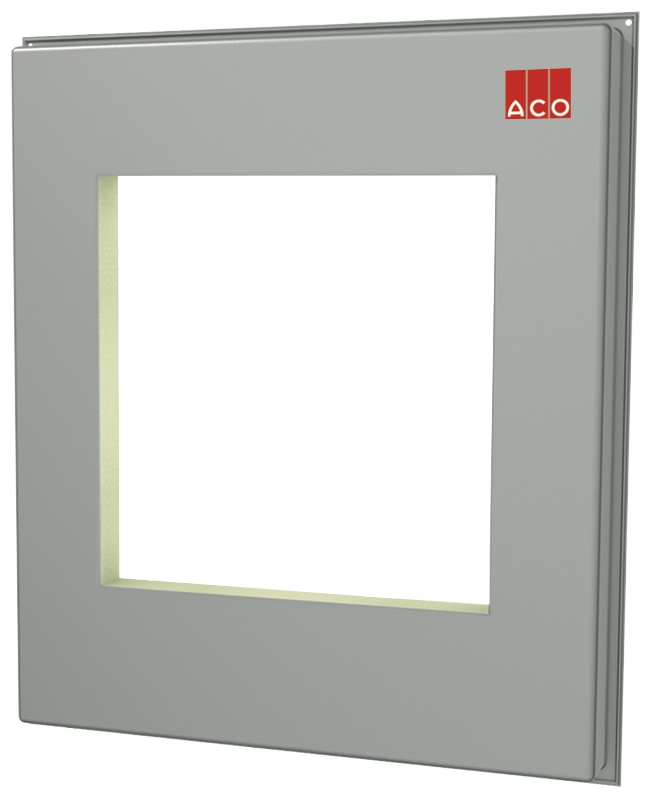

ACO Therm® Block mit Fensteraussparung


Produktvorteile

  • Wärmebrückenfreie Lichtschachtmontage
  • Umlaufender Abdichtungsflansch
  • Frei positionierbarer Lichtschacht
  • Fertige Oberfläche
  • Verputzen und Streichen im Lichtschacht entfällt
  • Wärmeleitwert 0,025 W/(mK)

Produktinformationen

  • Hochdämmender PUR-Schaum
  • Lichtschachtmontage mit Spaxschrauben
  • ABS Wanne
  • Montierbare Lichtschächte:
    • 1000 x 1000 x 400 mm
    • 1000 x 1300 x 400 mm
    • 1000 x 1000 x 600 mm
    • 1000 x 1300 x 600 mm
    • 1250 x 1000 x 400 mm
    • 1250 x 1300 x 600 mm
  • Dämmstärken bis 200 mm auf Anfrage

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

AbmessungenFür LeibungsfensterFensteraussparung im Therm BlockArtikel-Nr.Merken
BreiteHöheBreite x HöheBreite x Höhe
[mm][mm][mm][mm]
15001400800 x 600760 x 560315727
1000 x 500960 x 460315729
1000 x 625960 x 585315730
1000 x 750960 x 710315731
1000 x 1000960 x 960315750
15001400800 x 600760 x 560315738
1000 x 500960 x 460315740
1000 x 625960 x 585315741
1000 x 750960 x 710315742
1000 x 1000960 x 960315749
15001400800 x 600760 x 560315640
1000 x 500960 x 460315641
1000 x 625960 x 585315642
1000 x 750960 x 710315643
1000 x 1000960 x 960315644
1700800 x 600760 x 560315645
1000 x 500960 x 460315646
1000 x 625960 x 585315647
1000 x 750960 x 710315648
1000 x 1000960 x 960315649

Montageset für Dämmstärke bis 100 mm

Passend für
  • ACO Therm® Block DWD
Beschreibung
  • Für druckwassersichte Lichtschachtmontage
  • Ausreichend für 1 ACO Therm® Block

Montageset für Dämmstärke ab 125 mm

Passend für
  • ACO Therm® Block DWD
Beschreibung
  • Für druckwassersichte Lichtschachtmontage
  • Ausreichend für 1 ACO Therm® Block

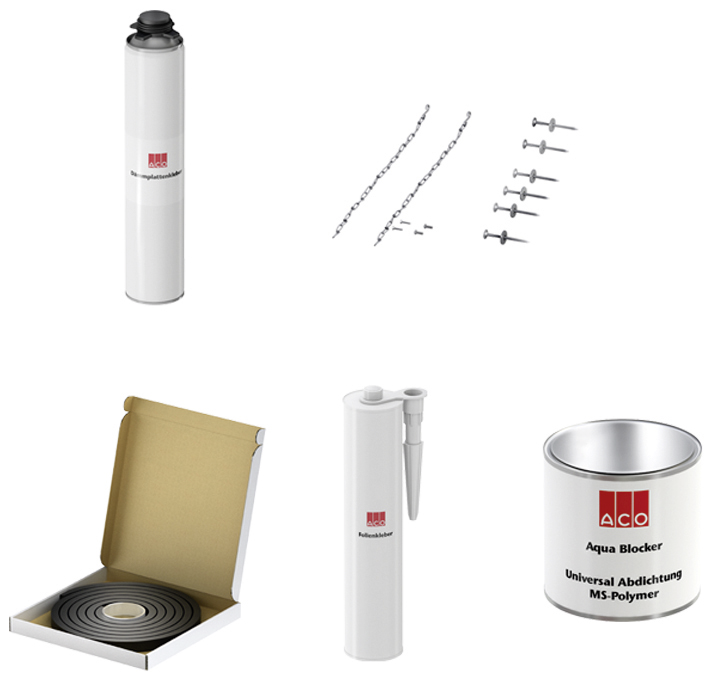

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 1 Stück ACO Therm® Block DWD bis 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798

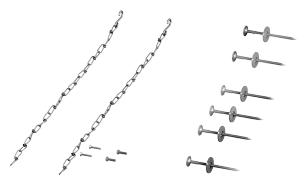

  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315822
  • 1 Dichtband Dichtfix Art.-Nr. 35632
  • 1 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 3 Dichtstoff zum Streichen Art.-Nr. 315800

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 2 Stück ACO Therm® Block DWD bis 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 2 Befestigungsset für Lichtschacht Art.-Nr. 315822
  • 2 Dichtband Dichtfix Art.-Nr. 35632
  • 2 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 6 Dichtstoff zum Streichen Art.-Nr. 315800

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 4 Stück ACO Therm® Block DWD bis 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 2 Dämmplattenkleber Art.-Nr. 315798
  • 4 Befestigungsset für Lichtschacht Art.-Nr. 315822
  • 4 Dichtband Dichtfix Art.-Nr. 35632
  • 4 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 1 Dichtstoff zum Streichen Art.-Nr. 315801

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 1 Stück ACO Therm® Block mit Zarge ab 125 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315797
  • 1 Dichtband Dichtfix Art.-Nr. 35632
  • 1 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 3 Dichtstoff zum Streichen Art.-Nr. 315800

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 2 Stück ACO Therm® Block DWD ab 125 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr. 315798
  • 2 Befestigungsset für Lichtschacht Art.-Nr. 315797
  • 2 Dichtband Dichtfix Art.-Nr. 35632
  • 2 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 6 Dichtstoff zum Streichen Art.-Nr. 315800

Montageset für ACO Therm® Block DWD mit Fensteraussparung

Passend für
  • 4 Stück ACO Therm® Block DWD ab 125 mm Dämmstärke
Beschreibung

bestehend aus:

  • 2 Dämmplattenkleber Art.-Nr. 315798
  • 4 Befestigungsset für Lichtschacht Art.-Nr. 315797
  • 4 Dichtband Dichtfix Art.-Nr. 35632
  • 4 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 1 Dichtstoff zum Streichen Art.-Nr. 315801
