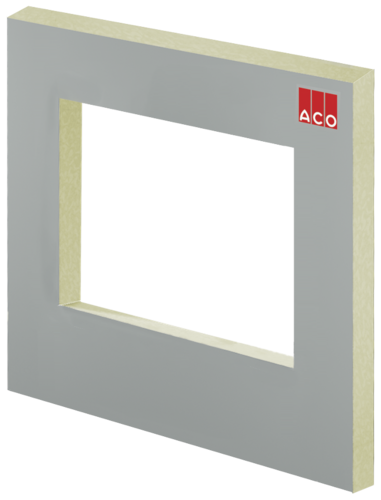

ACO Therm® Block mit Fensteraussparung

Hochdämmender PUR-Schaum
Lichtschachtmontage mit Spaxschrauben
GFK-Deckfolie
Montierbare Lichtschächte auf ACO Therm^® Block 1230 und 1500 mm Baubreite:
- 1000 x 600 x 400 mm
- 1000 x 1000 x 400 mm
- 1000 x 1300 x 400 mm
- 1000 x 1000 x 600 mm
- 1000 x 1300 x 600 mm
Montierbare Lichtschächte auf ACO Therm^® Block 1500 mm Baubreite:
- 1250 x 1000 x 400 mm
- 1250 x 1300 x 600 mm
Dammstärken bis 200 mm auf Anfrage

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

Abmessungen		Für Leibungsfenster	Fensteraussparung im Therm Block	Artikel-Nr.
Breite	Höhe	Breite x Höhe	Breite x Höhe
[mm]	[mm]	[mm]	[mm]

1230	1400	1000 x 500	960 x 460	315837
		1000 x 625	960 x 585	315838
		1000 x 750	960 x 710	315839
		1000 x 1000	960 x 960	315840
1500	1400		460 x 460	315967
		750 x 500	710 x 460	315968
		800 x 600	760 x 560	315721
		1000 x 500	960 x 460	315723
		1000 x 625	960 x 585	315724
		1000 x 750	960 x 710	315725
		1000 x 1000	960 x 960	315726

1230	1400	1000 x 500	960 x 460	315843
		1000 x 625	960 x 585	315844
		1000 x 750	960 x 710	315845
		1000 x 1000	960 x 960	315846
1500	1400	1000 x 500	960 x 460	315626
		1000 x 625	960 x 585	315627
		1000 x 750	960 x 710	315628
		1000 x 1000	960 x 960	315629

1230	1400	1000 x 500	960 x 460	315849
		1000 x 625	960 x 585	315850
		1000 x 750	960 x 710	315851
		1000 x 1000	960 x 960	315852
1500	1400	1000 x 500	960 x 460	315621
		1000 x 625	960 x 585	315622
		1000 x 750	960 x 710	315623
		1000 x 1000	960 x 960	315624
