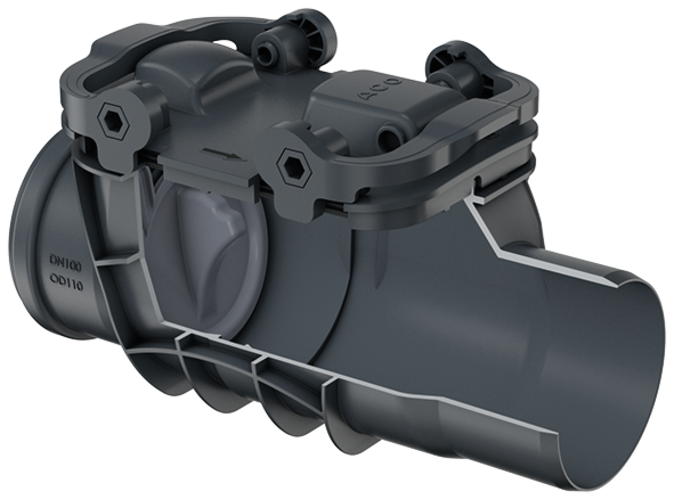

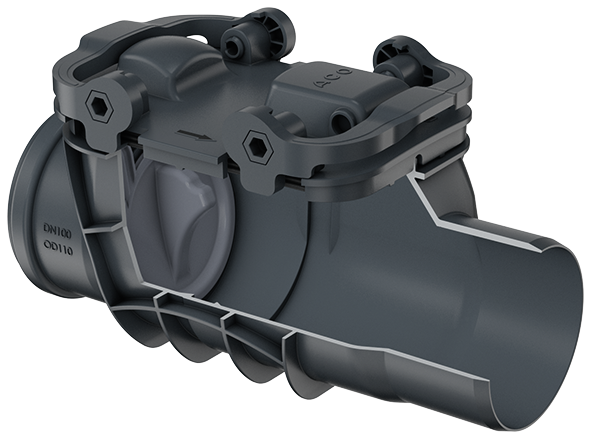

Einfachrückstauverschlüsse Triplex Typ 0 – für freiliegende Rohrleitungen
Produktvorteile
- Kompakte Größe
- Werkzeuglose Wartung
- Schnellverschluss für Deckelverriegelung
- Ab 8 mm Gefällesprung
- Einfache Reinigung und Wartung
- Kamerabefahrbar
- Optimal für den Sanierungsfall
Produktinformationen
- Aus Kunststoff PP
- Zum Einbau in freiliegende Rohrleitungen im Gebäude
- Typ 0 geprüft gemäß ÖNORM EN 13564
- Für Regenwasser mit einer selbsttätig schließenden Rückstauklappe
- Mit großer Reinigungs- und Wartungsöffnung
- Anschlussrohre werkseitig als Muffen- und Spitzenden ausgebildet
- Nachrüstbar zu Typ 1 und 2 gemäß ÖNORM EN 13564

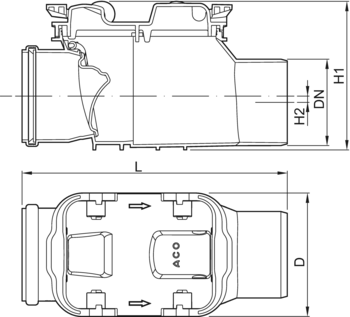

| Nennweite | Abmessungen | Aussparung | ||||
|---|---|---|---|---|---|---|
| D | L | L1 | H1 | H2 | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
| DN 100 | 157 | 337 | 236 | 189 | 8 | 580 x 260 |
| DN 150 | 214 | 457 | 306 | 241 | 10 | 760 x 320 |
Verriegelungsdeckel
Passend für
- ACO Rückstauverschlüsse Triplex
- DN 100
Beschreibung
- Mit Notverschluss
- Gewicht: 0,6 kg
Verriegelungsdeckel
Passend für
- ACO Rückstauverschlüsse Triplex
- DN 125/DN 150
Beschreibung
- Mit Notverschluss
- Gewicht: 1,1 kg
Deckel
Passend für
- ACO Einfachrückstauverschlüsse Triplex
- DN 100
Beschreibung
- Ohne Notverschluss
- Gewicht: 0,6 kg
Deckel
Passend für
- ACO Einfachrückstauverschlüsse Triplex
- DN 125/DN 150
Beschreibung
- Ohne Notverschluss
- Gewicht: 1,1 kg
Einschiebeteil
Passend für
- ACO Rückstauverschlüsse Triplex
- Typ 1 DN 100
- Typ 2 DN 100
Beschreibung
- Einschiebeteil zur Nachrüstung
- Bei Typ 1 und 2 erforderlich zur Verwendung der Rückstauverschlussklappe
- Gewicht: 0,2 kg
Einschiebeteil
Passend für
- ACO Rückstauverschlüsse Triplex
- Typ 1 DN 125/DN 150
- Typ 2 DN 125/DN 150
Beschreibung
- Einschiebeteil zur Nachrüstung
- Bei Typ 1 und 2 erforderlich zur Verwendung der Rückstauverschlussklappe
- Gewicht: 0,3 kg
Rückstauverschlussklappe
Passend für
- ACO Rückstauverschlüsse Triplex
- Typ 0 DN 100
- Typ 1 DN 100
- Typ 2 DN 100
Beschreibung
- Rückstauklappe zur Nachrüstung
- Bei Verwendung bei Typ 1 und 2 ist das Einschiebteil erforderlich
- Gewicht: 0,1 kg
Rückstauverschlussklappe
Passend für
- ACO Rückstauverschlüsse Triplex
- Typ 0 DN 125/DN 150
- Typ 1 DN 125/DN 150
- Typ 2 DN 125/DN 150
Beschreibung
- Rückstauklappe zur Nachrüstung
- Bei Verwendung bei Typ 1 und 2 ist das Einschiebteil erforderlich
- Gewicht: 0,2 kg
Prüftrichter
Passend für
- ACO Rückstauverschlüsse
Beschreibung
- Zur Wartung für alle Nennweiten
- Gewicht: 0,1 kg
Verschlussschraube
Passend für
- ACO Rückstauverschlüsse
Beschreibung
- Für alle Nennweiten
- Gewicht: 0,1 kg
