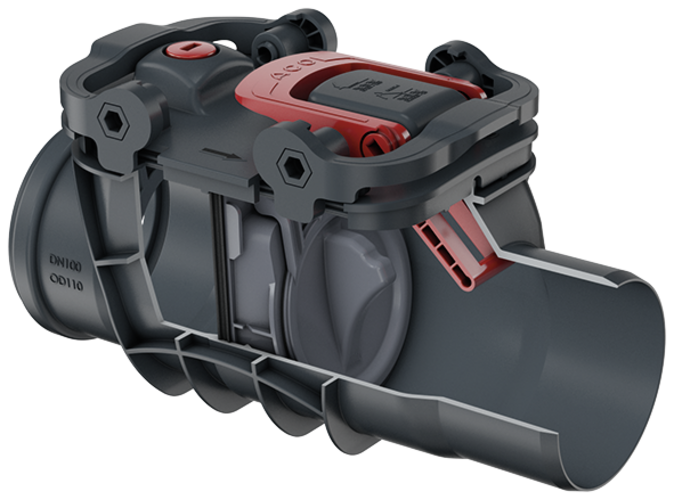

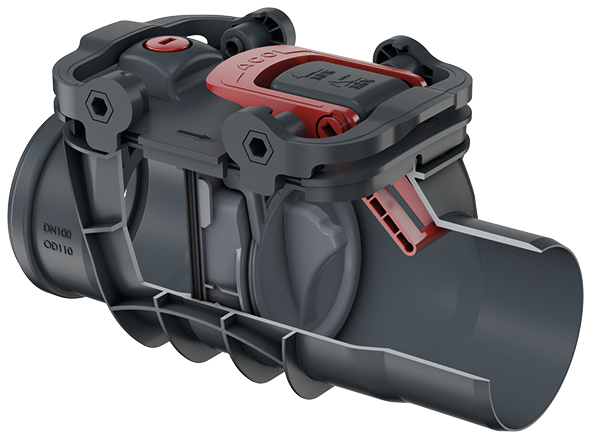

Einfachrückstauverschlüsse Triplex Typ 1 – für freiliegende Rohrleitungen

Produktvorteile

  • Kompakte Größe
  • Werkzeuglose Wartung
  • Schnellverschluss für Deckelverriegelung
  • Ab 8 mm Gefällesprung
  • Einfache Reinigung und Wartung
  • Kamerabefahrbar
  • Optimal für den Sanierungsfall

Produktinformationen

  • Aus Kunststoff PP
  • Zum Einbau in freiliegende Rohrleitungen im Gebäude
  • Typ 1 geprüft gemäß ÖNORM EN 13564
  • Für Regenwasser mit einer selbsttätig schließenden Rückstauklappe und Notverschluss
  • Mit großer Reinigungs- und Wartungsöffnung
  • Anschlussrohre werkseitig als Muffen- und Spitzenden ausgebildet
  • Nachrüstbar zu Typ 2 gemäß ÖNORM EN 13564
  • Sichere Handverriegelung durch hörbares Einrasten
EinbauBeschreibungNennweiteGewichtArtikel-Nr.Merken
[kg]
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 1, geeignet für Regenwassernutzungsanlagen
  • Mit einer Rückstauklappe
  • Mit Notverschluss
DN 1001,52110.10.00
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 1, geeignet für Regenwassernutzungsanlagen
  • Mit einer Rückstauklappe
  • Mit Notverschluss
DN 1502,92150.10.00

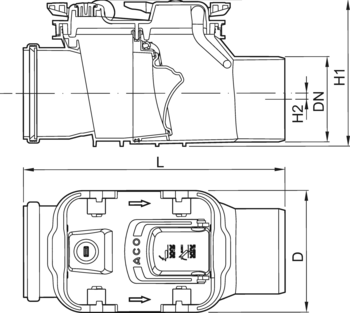

Maßzeichnung
NennweiteAbmessungenAussparung
DLL1H1H2
[mm][mm][mm][mm][mm][mm]
DN 1001573372361898580 x 260
DN 15021445730624110760 x 320

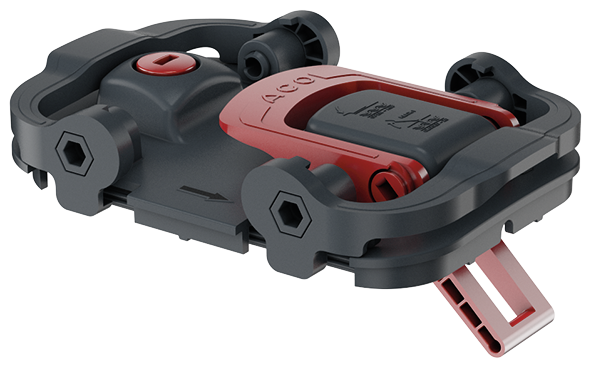

Verriegelungsdeckel

Passend für
  • ACO Rückstauverschlüsse Triplex
  • DN 100
Beschreibung
  • Mit Notverschluss
  • Gewicht: 0,6 kg

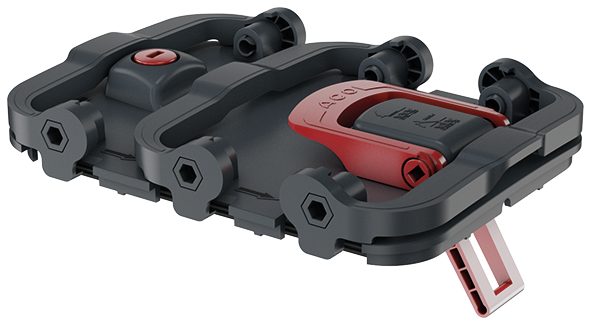

Verriegelungsdeckel

Passend für
  • ACO Rückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Mit Notverschluss
  • Gewicht: 1,1 kg

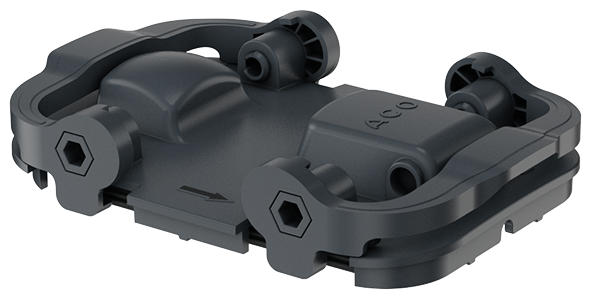

Deckel

Passend für
  • ACO Einfachrückstauverschlüsse Triplex
    • DN 100
Beschreibung
  • Ohne Notverschluss
  • Gewicht: 0,6 kg

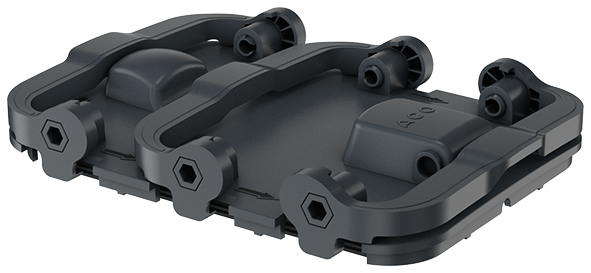

Deckel

Passend für
  • ACO Einfachrückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Ohne Notverschluss
  • Gewicht: 1,1 kg

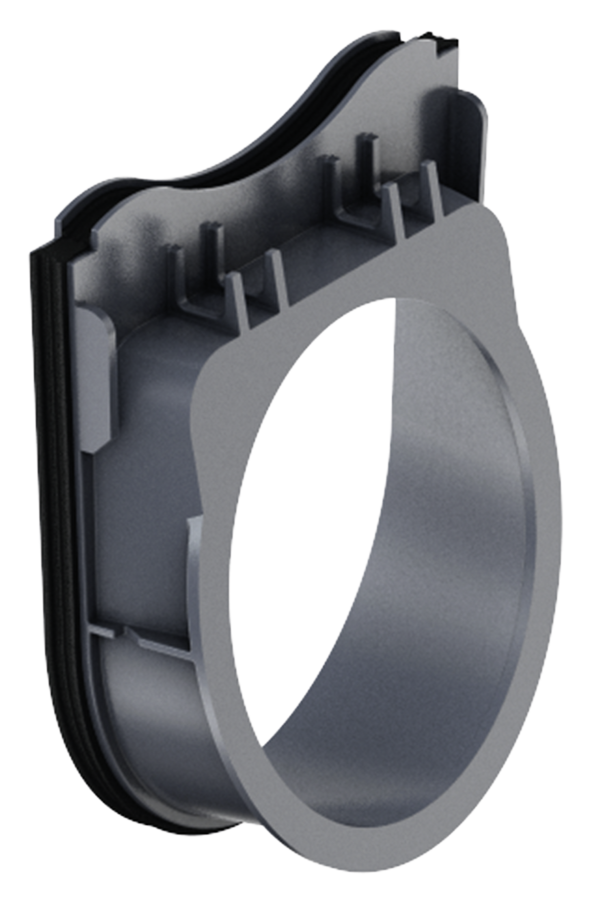

Einschiebeteil

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 1 DN 100
    • Typ 2 DN 100
Beschreibung
  • Einschiebeteil zur Nachrüstung
  • Bei Typ 1 und 2 erforderlich zur Verwendung der Rückstauverschlussklappe
  • Gewicht: 0,2 kg

Einschiebeteil

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 1 DN 125/DN 150
    • Typ 2 DN 125/DN 150
Beschreibung
  • Einschiebeteil zur Nachrüstung
  • Bei Typ 1 und 2 erforderlich zur Verwendung der Rückstauverschlussklappe
  • Gewicht: 0,3 kg

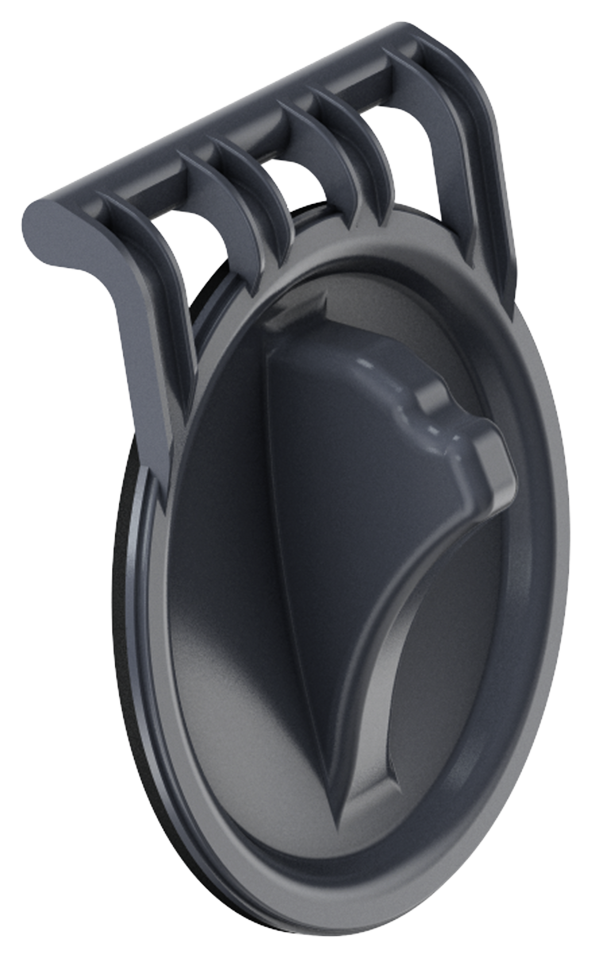

Rückstauverschlussklappe

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 0 DN 100
    • Typ 1 DN 100
    • Typ 2 DN 100
Beschreibung
  • Rückstauklappe zur Nachrüstung
  • Bei Verwendung bei Typ 1 und 2 ist das Einschiebteil erforderlich
  • Gewicht: 0,1 kg

Rückstauverschlussklappe

Passend für
  • ACO Rückstauverschlüsse Triplex
    • Typ 0 DN 125/DN 150
    • Typ 1 DN 125/DN 150
    • Typ 2 DN 125/DN 150
Beschreibung
  • Rückstauklappe zur Nachrüstung
  • Bei Verwendung bei Typ 1 und 2 ist das Einschiebteil erforderlich
  • Gewicht: 0,2 kg

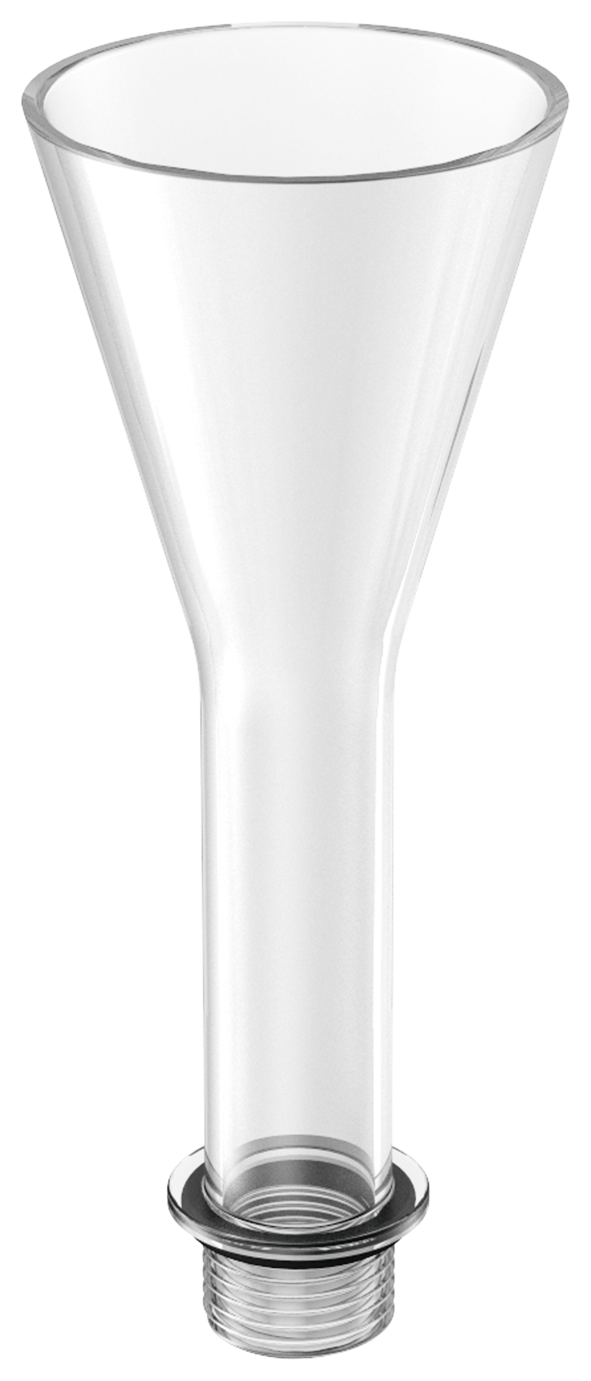

Prüftrichter

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Zur Wartung für alle Nennweiten
  • Gewicht: 0,1 kg

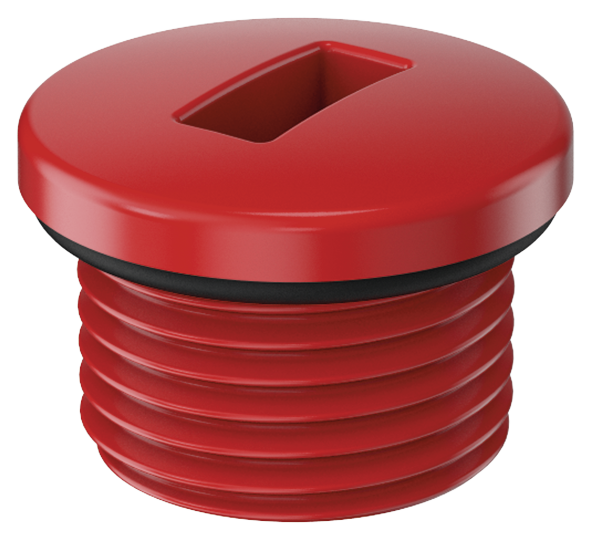

Verschlussschraube

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Für alle Nennweiten
  • Gewicht: 0,1 kg
