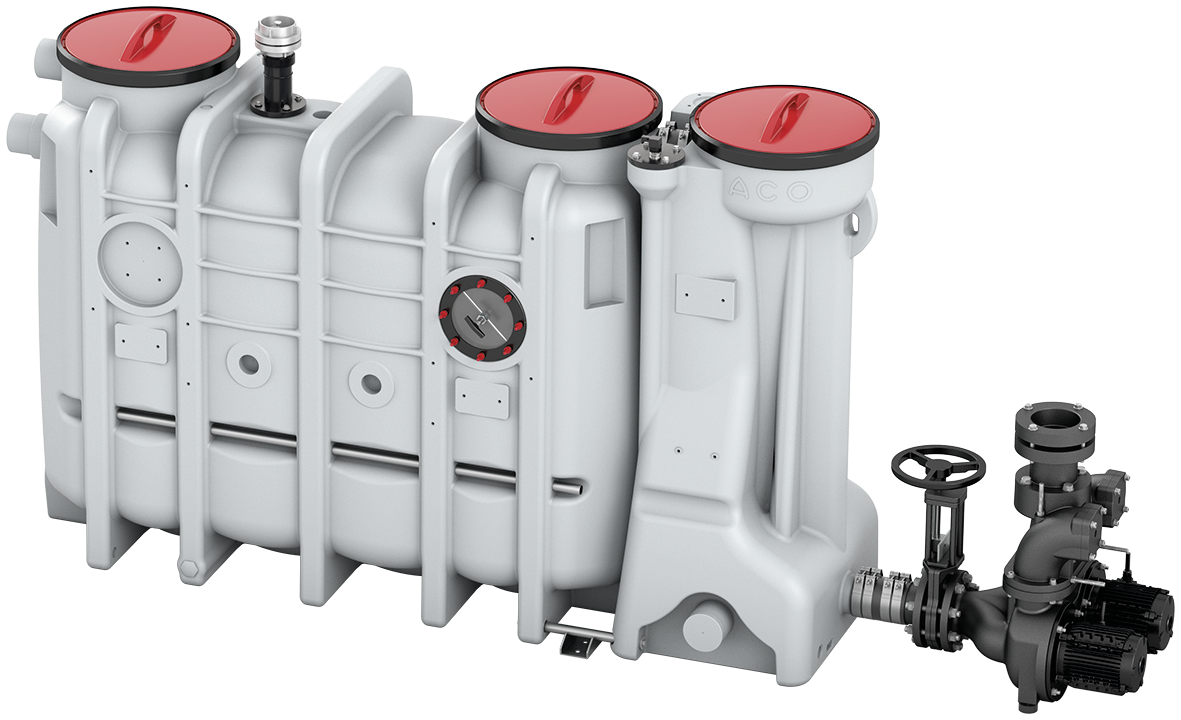

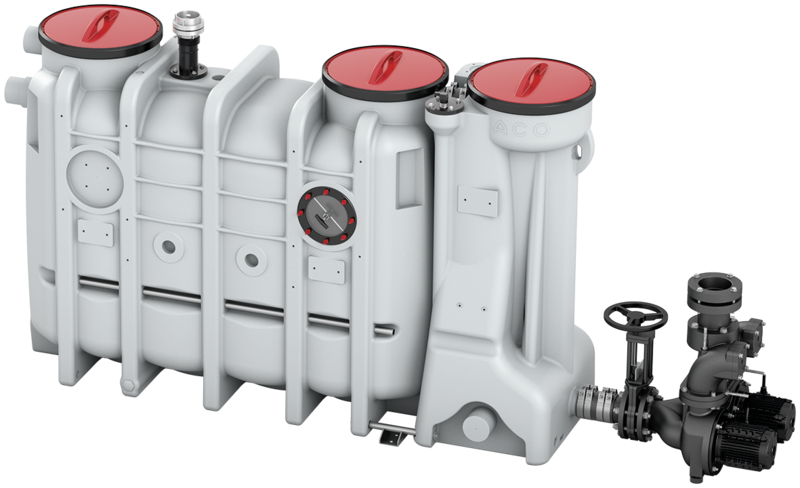

Fettabscheider mit integrierter Hebeanlage LipuSmart-P-OD Ausbaustufe 1

Produktvorteile

  • 4in1 – Komplettlösung:
  • Integrierter Rückstauschutz
  • Nur eine Lüftungsleitung notwendig
  • Kompakte Aufstellmaße: Die Pumpentechnik lässt sich flexibel an 3 Seiten montieren
  • Innovative Gesamtanlagensteuerung zur Integration in die Gebäudeleittechnik mittels optionaler Modbus-Anbindung
  • Geringes Gewicht durch Werkstoff Polyethylen

Produktinformationen

  • Fettabscheideranlage inkl Probenahme gemäß ÖNORM EN 1825
  • Abwasserhebeanlage gemäß ÖNORM EN 12050‑2
  • Zum Einbau in Räumen – frostfrei
  • Nur eine Lüftungsleitung nötwendig
  • Mit integriertem Schlammfang
  • Bedienseite: rechts/links
  • Geruchsdichte Wartungsöffnung, Durchmesser: 450 mm
  • 2 Pumpenaggregate
    • Motor 400 V, 50 Hz
    • Schutzart IP 68
  • Anlage in Aufstellung und Leistung frei konfigurierbar

Information zur Ausbaustufe :

  • Manuelle, geruchsfreie Entsorgung über Direktabsaugung
  • Entsorgungsanschluss DN 65, Gegenflansch mit Storz-Kupplung 75B und Blindkupplung 2½"
  • Nachreinigung über Öffnen der Deckel (mit geringer Geruchsbildung verbunden)
  • Optional: Schauglas, manuelle Fülleinheit

Infobox

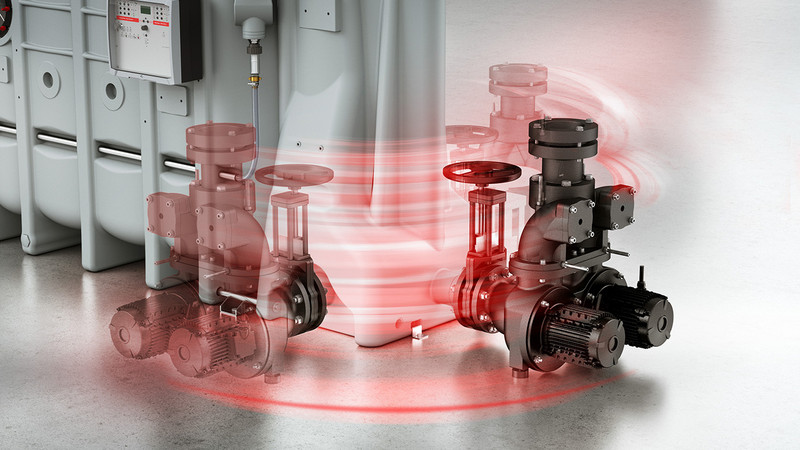

Die LipuSmart Pumptechnik lässt sich flexibel an

3 Seiten

des Behälters montieren.

NenngrößeNennweiteInhaltKenndaten PumpeneinheitGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtTypMotorleistungNutzvolumenFörderhöheLeerGefüllt
[l][l][l][kW][l][m][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,515591996393552.66.00
NS 3DN 100300150630Pumpenset 1,5kW1,515592098393553.66.00
NS 4DN 100400200830Pumpenset 1,5kW1,5155922410543554.66.00
NS 5,5DN 1507253601430Pumpenset 4,0kW42352032817583555.66.00
NS 7DN 1508004001600Pumpenset 4,0kW42352034619463557.66.00
NS 8,5DN 1509404751900Pumpenset 4,0kW42352036722673558.66.00
NS 10DN 15010005202000Pumpenset 4,0kW42352037923793560.66.00

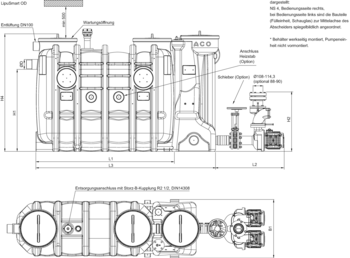

Maßzeichnung
NenngrößeAbmessungen
L1L2L3H1H2H4B1D
[mm][mm][mm][mm][mm][mm][mm][mm]
NS 21100800162510557531500742110
NS 31450800197510557531500742110
NS 41760800228510557531500742110
NS 5,51760835228712507531700960160
NS 71960835248712507531700960160
NS 8,52250835277712507531700960160
NS 102450835297712507531700960160

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12V DC
  • Stromaufnahme: 500 mA

Fettschichtdicken-Messgerät

Beschreibung
  • Gewicht: 2,8 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • LipuJet-P
    • Oval NS 1 – NS 30
    • Rund NS 2 – NS 20
  • LipuJet-S
    • Oval NS 1 – NS 10
    • Rund NS 2 – NS 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Gewicht: 2,7 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: Ø62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

Fülleinheit

Passend für
  • Fettabscheider
    • LipuJet-P-OB/OD/R/RD
    • LipuSmart-P-OB/OD
  • Biologische Abwasserbehandlung
    • BioJet-P-OM/RM (NS 2-25)
Beschreibung
  • Freier Auslauf gemäß DIN 1988 Teil 4
  • Zum Anschluss ans Trinkwassernetz
  • Mit DVGW/KIWA Zulassung und Schrägsitzventil R ¾"
  • Druckminderer mit integrieten Schmutzfänger
  • Gewicht: 3,5 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2 ½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 1 kg

Anschlusskasten

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 2,1 kg

Schauglas

Passend für
  • Fettabscheider
    • LipuJet-P-OB/OD/R/RD
    • LipuSmart-P-OB/OD
  • Biologische Abwasserbehandlung
    • BioJet-P-OM/RM (NS 2-25)
Beschreibung
  • Nennweite: DN 200
  • Mit Scheibenwischer
  • Gewicht: 3,2 kg

Grobfang DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,7 kg

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 12,6 kg

Rohranschluss-Set DN 100 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 1-4
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 100
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1000 mm
  • Gewicht: 5,2 kg

Rohranschluss-Set DN 150 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 5,5-10
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 150
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1500 mm
  • Gewicht: 12,7 kg

Handmembranpumpe R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Wandbefestigung
  • Inkl. Schlauch
    • Lichte Weite: 48 mm
  • Inkl. Schlauchschellen
  • Saughöhe: max. 6 m
  • Förderhöhe: max. 10 m
  • Gewicht: 14,4 kg

Anschlussstutzen Lüftung

Passend für
  • LipuSmart-P NS 2 (erforderlich)
  • NS 3-10 (optional)
Beschreibung
  • Aus PE-HD
  • DN70 (OD 75mm)

Zulaufstutzen DN 50

Passend für
  • Kellerablauf Junior mit Rückstauverschluss
  • Kellerablauf DN 100
  • Sinkamat-K (Freiaufstellung)
  • LipuSmart-P
  • Muli-Mini
Beschreibung
  • Aus Kunststoff
  • Für seitliche Zulaufmöglichkeit
  • Zur bauseitigen Montage
  • Zulaufstutzen DN 50 (in Verbindung mit Handmembranpumpe)
  • Gewicht: 0,1 kg

Absperrschieber R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 1 kg

Dreiwegehahn R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 3,3 kg

Absperrschieber

Passend für
  • LipuSmart-P Zulauf Pumpeneinheit
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Inkl. Dichtungen und Befestigungsmaterial
  • Gewicht: 15 kg

Absperrschieber DN 80 für Druckseite

Passend für
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Beschreibung
  • Aus Gusseisen
  • 8 Schrauben und Muttern
  • 1 Dichtung DN 80
  • Baulänge: 180 mm
  • Nenndruck: PN16
  • Gewicht: 19,4 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 15 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 100
    • 7602.00.12
Beschreibung
  • DN 100
  • Baulänge (L): 75 mm
  • Gewicht: 6,5 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 7 kg

Rundschnurring

Passend für

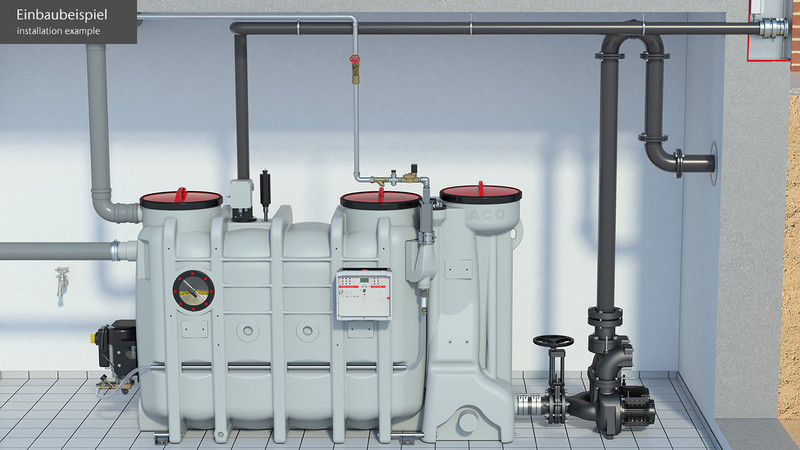

  • LipuSmart-P
  • Powerlift Einbauset DN 100
  • Fäkablock II
  • Vorbehälteranlage-duo
  • Alle Muli Abwasserhebeanlagen
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 80
  • Gewicht: 0,3 kg

Footer

Über ACO

Weltweit eine starke Marke. Die ACO Gruppe gehört zu den Weltmarktführern in der Entwässerungstechnik. Mit seinem ganzheitlichen Ansatz steht ACO für professionelle Entwässerung, wirtschaftliche Reinigung und kontrollierte Ableitung bzw. Wiederverwendung von Wasser. Mehr erfahren...

ACO weltweit

In über 47 Ländern ist ACO präsent und produziert auf fünf Kontinenten in 37 Fertigungsstätten. Weltweit beschäftigt das Unternehmen 5.200 Mitarbeiter und erzielte 2021 einen Umsatz in der Höhe von 1 Mrd. Euro. Mehr erfahren...

Kontakt

ACO GmbH
Gewerbestraße 14-20, 2500 Baden, Österreich
Telefon: +43 2252 22 420-0
Fax: +43 2252 22 420-8030


Kontaktieren Sie uns!

TOP
