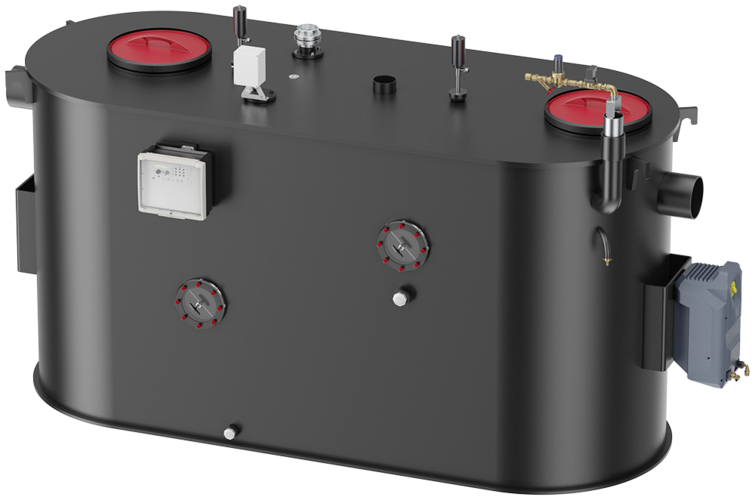

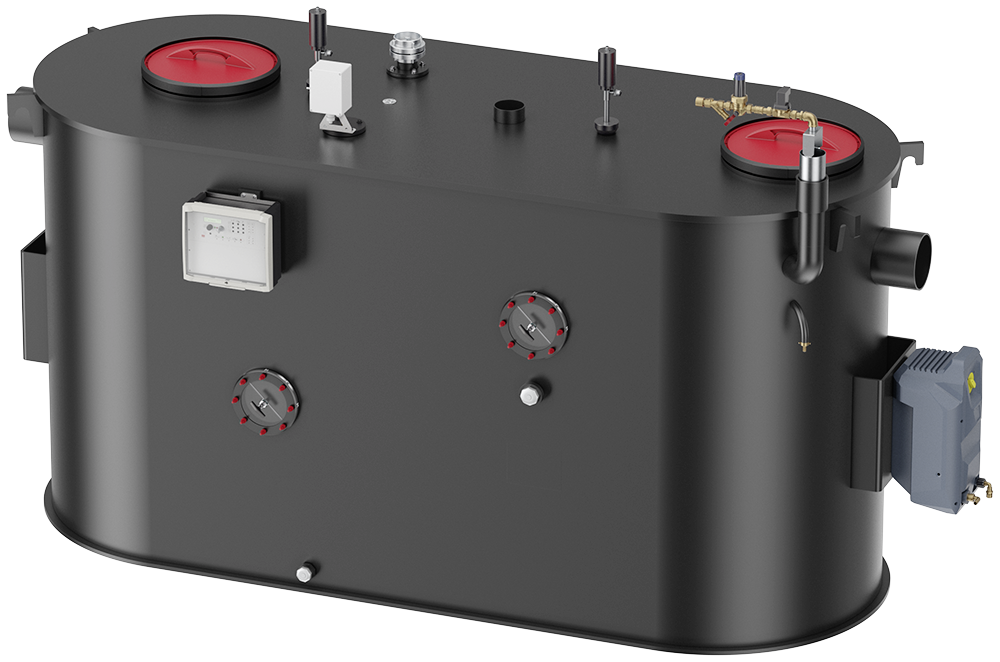

Fettabscheider LipuJet-P-OA Ausbaustufe 3

Produktvorteile

  • Hohe Nenngrößen bis NS 60 in Parallelbauweise möglich
  • Mit zwei Schaugläsern für Kontrolle von Fett und Schlamm
  • Ausbaustufe OAP:
    • Mit zwei Hochdrucksprühköpfen für perfekte Innenreinigung des Behälters
    • Entsorgungspumpe für Höhen bis zu 18 Metern bei ca. 10 m³/h Leistung
    • Steuergerät mit Voreinstellungen, die flexible an örtliche Gegebenheiten angepasst werden können

Produktinformationen

  • Fettabscheider in Sondergröße: bis NS 60
  • Fettabscheider gemäß ÖNORM EN 1825
  • Zum Einbau in Räumen – frostfrei
  • Aus Polyethylen in ovaler Bauform
  • Zu- und Ablauf Ø 200 mm (NS 15 – 25) oder Ø 250 mm (NS 30)
  • Zwei Schaugläser mit Wischer
  • Bedienseite: rechts/links
  • Ausbaustufen
    • OB: Entsorgung/Reinigung über Wartungsöffnung (mit Geruchsbildung)
    • OD: geruchsfreie Entsorgung über Direktabsaugung, Reinigung über Wartungsöffnung
    • OA: Direktabsaugung, Programmgesteuert
    • OAP: Identisch OA, Entsorgungspumpe
    • OAP-Parallel: Identisch OAP, NS 40/50/60, 2 parallele Anlagen, automatisch betriebene Hochdruckpumpen

Bedienseite: Rechts

NenngrößeInhaltArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l]
NS 15158063028503815.75.42
NS 20207085037603820.75.42
NS 252550107046603825.75.42
NS 303020129055503830.75.42

Bedienseite: links

NenngrößeInhaltArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l]
NS 15158063028503815.75.32
NS 20207085028503820.75.32
NS 252550107046603825.75.32
NS 303020129055503830.75.32

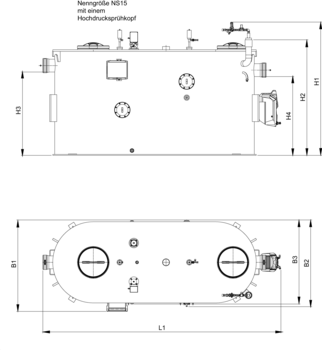

Artikel-Nr.NenngrößeAbmessungen
L1H1H2H3H4B1B2
[mm][mm][mm][mm][mm][mm][mm]
3815.75.42NS 153210209016401300123015601260
3820.75.42NS 203910209016401300123015601260
3825.75.42NS 254610219017401300123015601260
3830.75.42NS 305310219017401300123015601260
3815.75.32NS 153210209016401300123015601260
3820.75.32NS 203910209016401300123015601260
3825.75.32NS 254610219017401300123015601260
3830.75.32NS 305310219017401300123015601260

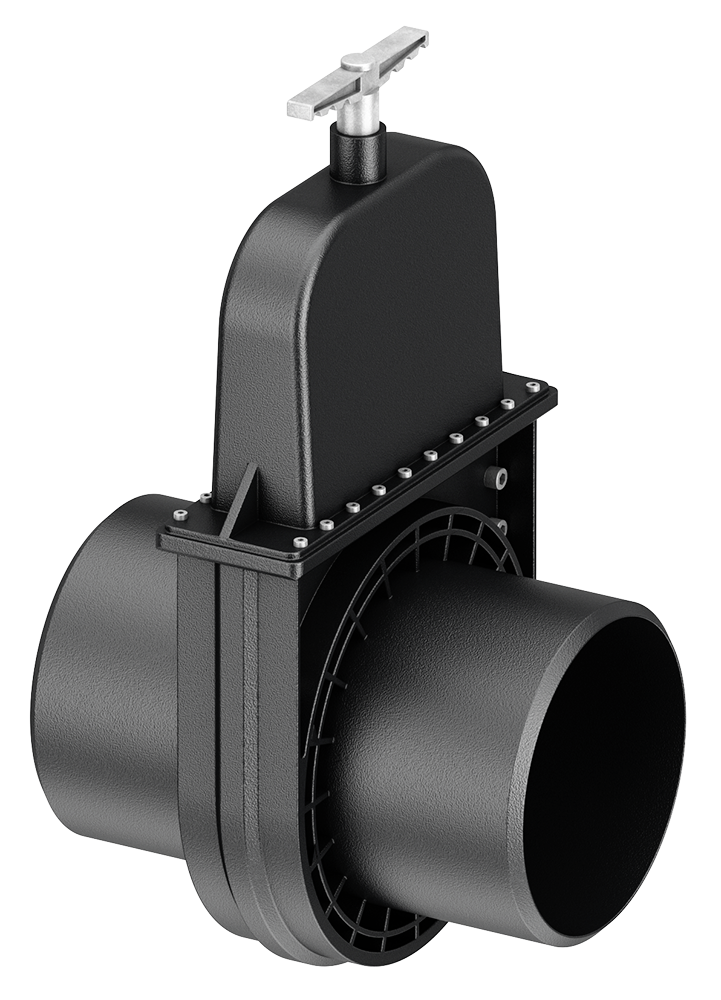

Zulauf-/Absperrschieber DN 200

Passend für
  • Abwasserhebeanlage
    • Muli-Star DDP 1/2
  • Fettabscheider aus Polyethylen
    • Ab NS 15
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 200 mm mit Lippendichtring
  • Gesamtmaße: 264 x 637 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 8,4 kg

Fettschichtdicken-Messgerät

Passend für
  • LipuJet-P
    • Oval NS 1 – 10
    • Rund NS 2 – 22,5
  • LipuJet-S
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80%) u. der Vorwarnung des Vollzustandes (50%)
  • Mit optischer Anzeige des Füllstandes
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230VAC/5 VA
  • Schutzklasse: IP 54
  • Leistung: ca. 12W
  • Gewicht: 2,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Frontseite glasgeperlt
  • Tür abschließbar, Anschlag links
  • Abmessungen B x H x T: 300 x 725 x 160 mm
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.24
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Unterputz",
  • Frontseite glasgeperlt
  • Abmessung B x H x T:
    • 405 x 830 x 30 mm
  • Gewicht: 2,1 kg

Zulauf-/Absperrschieber DN 250

Passend für
  • Fettabscheider LipuJet-P
    • Ab NS 30
Beschreibung
  • Aus PVC
  • Mit beidseitgem Spitzende DN 250

Fettschichtdicken-Messgerät Multi Control

Passend für
  • LipuJet-P
    • Oval NS 1 – NS 30
    • Rund NS 2 – NS 20
  • LipuJet-S
    • Oval NS 1 – NS 10
    • Rund NS 2 – NS 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Gewicht: 2,7 kg

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

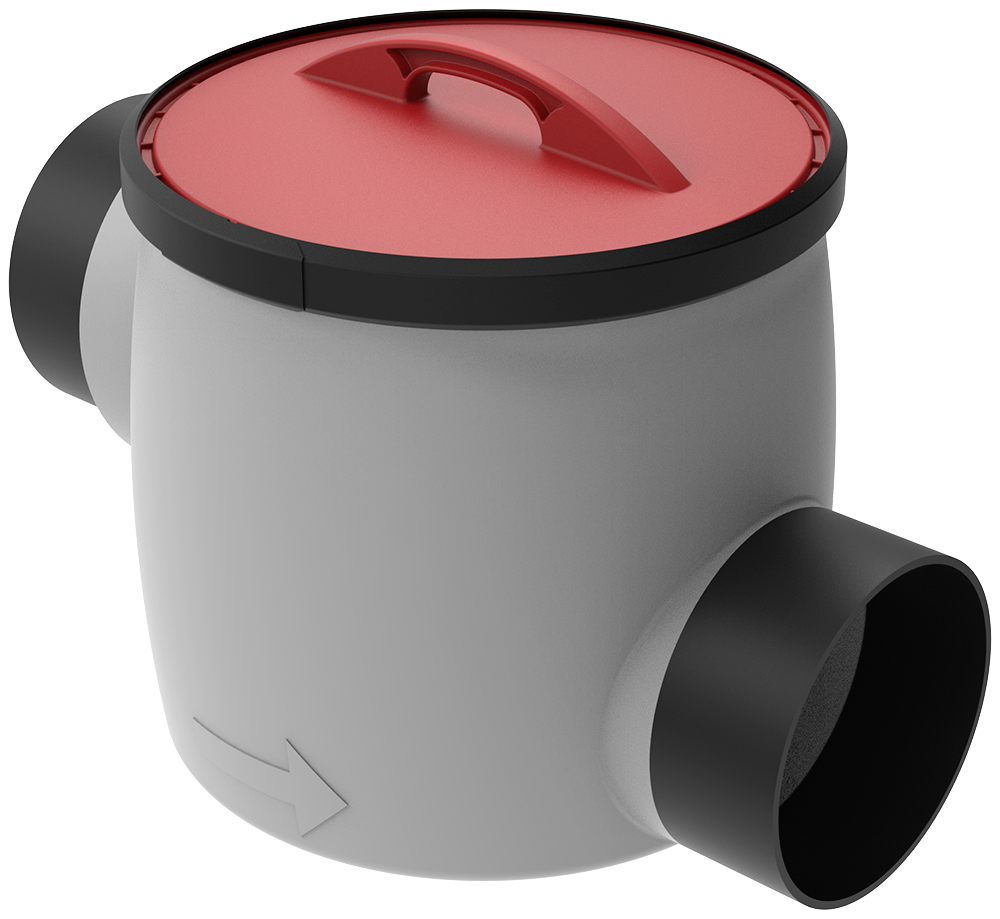

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,3 kg

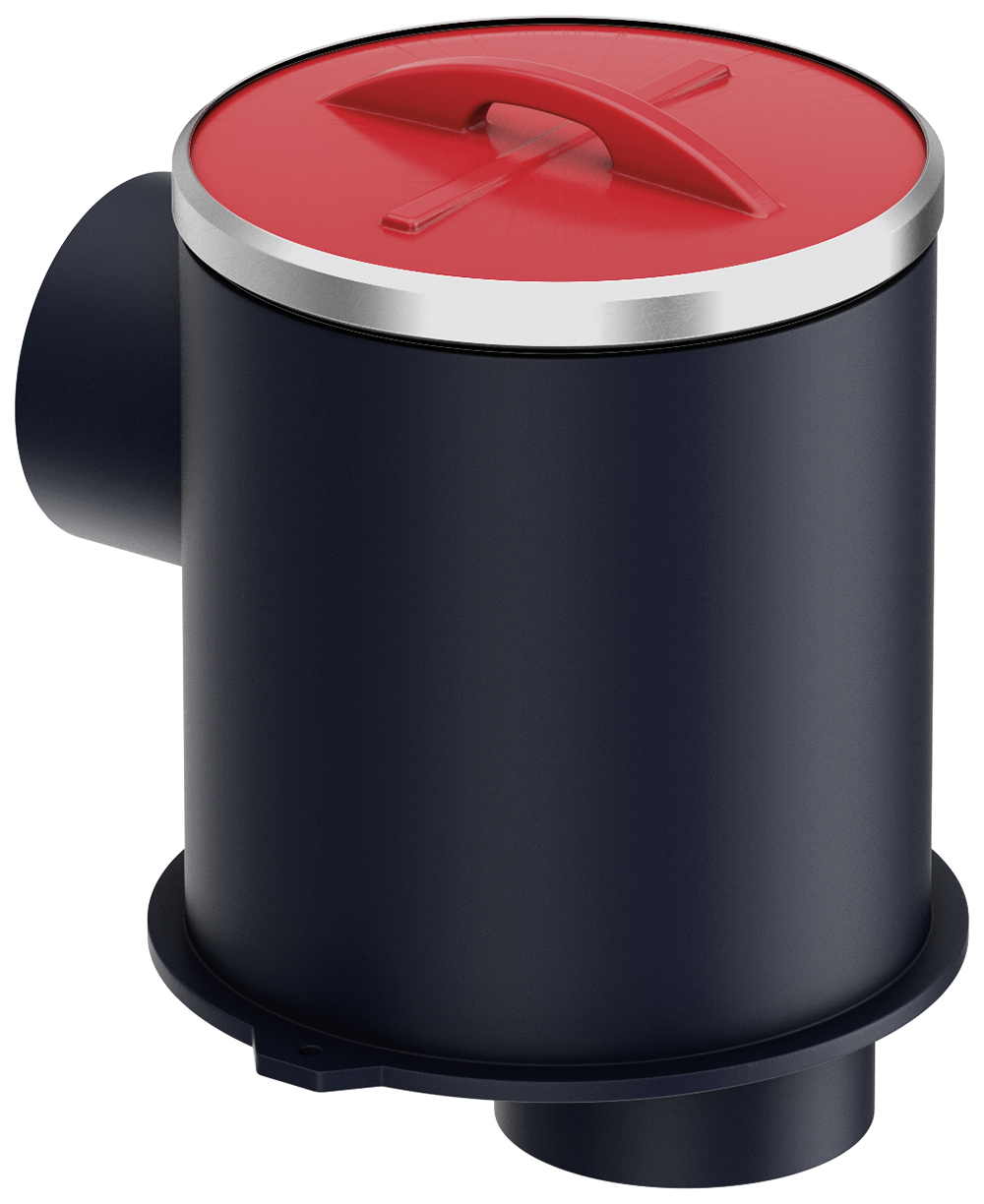

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,9 kg

Probenahmetopf DN 250

Passend für
  • Fettabscheider LipuJet-P
    • NS 30
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 250 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform mit Rohrspitzende am Zu- und Ablauf
  • Geruchsdichte Wartungsöffnung DN 450
  • Gewicht: 18 kg

Probenahmetopf DN 250

Passend für
  • Fettabscheider LipuJet-P
    • NS 30
Beschreibung
  • Aus PE
  • DN 250
  • Abgang senkrecht
  • Gewicht: 18 kg

Grobfang DN 250

Passend für
  • Fettabscheider LipuJet-P
    • NS 30
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 250 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform mit Rohrspitzende am Zu- und Ablauf
  • Geruchsdichte Wartungsöffnung DN 450
  • Gewicht: 23 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2 ½" (Innengewinde)
  • Gewicht: 1,8 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Kabelverlängerung GSM

Passend für
  • GSM - Modul

Fernbedienung

Passend für
  • Fettabscheider
    • LipuJet-P-OA/OAP NS 15 - 30
Beschreibung
  • Innenmontage bzw. Montage im Anschlusskasten
  • Steuerleitung ohne Schutzleiter bauseits
    • Bis 50 m: 7 x 1,0 mm²
    • 50 m – 200 m: 7 x 1,5 mm²
  • Gewicht: 1,5 kg
