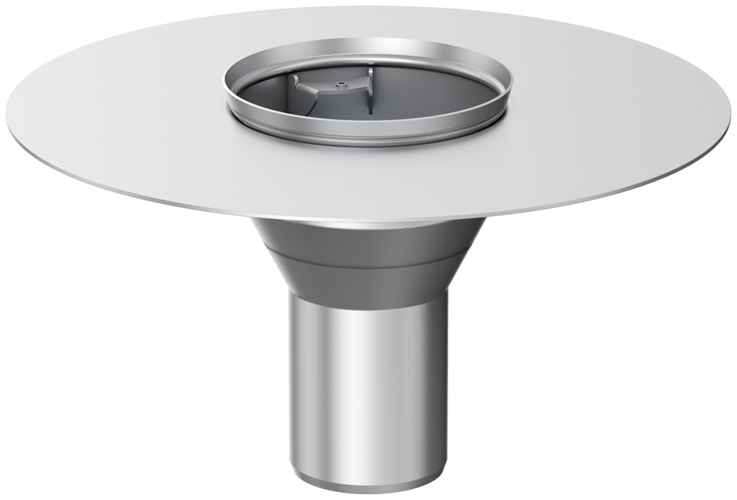

ACO Balkonablauf - Direktablauf mit Klebeflansch - mit Feuchtigkeitsabdichtung

Produktvorteile

  • Anpassung an bauliche Gegebenheiten durch Baukastensystem
  • Ablaufkörper DN 50 – DN 100
  • Aus Edelstahl, Werkstoff 1.4301
  • Geprüft gemäß ÖNORM EN 1253‑2
  • Zum Einbetonieren
  • Ohne Geruchsverschluss
  • Für Ringsieb/Siebdeckel
  • Montage einer Rostaufnahme mittels Haltering möglich

Infobox

Balkonabläufe mit Wandaufkantung und Wandeckaufkantung auf Anfrage.

Stutzenneigung: 90°

NennweiteAbmessungenArtikel-Nr.Merken
d1d3d4l2
[mm][mm][mm][mm]
BildDN 5053983022000174.58.00
DN 70731173252000174.58.01
DN 1001021403502000174.58.02

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Kunststoff
  • DN 50/ DN 70
  • Rahmenmaß: 125x125mm
  • Einschließlich Haltering
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.58.61

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Kunststoff
  • DN 100
  • Rahmenmaß: 150x150mm
  • Einschließlich Haltering
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.58.71

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Kunststoffbeschichtung
  • DN 50/ DN 70
  • Rahmenmaß (R): 123 x 123 mm
  • Einschließlich Haltering
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.58.62

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Kunststoffbeschichtung
  • DN 100
  • Rahmenmaß: 148x148mm
  • Einschließlich Haltering
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.58.72

Rostaufnahme

Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sieblöchern
  • DN 100
  • Rahmenmaß: 148x148mm
  • Mit Haltering
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.58.73

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sieblöchern
  • DN50/ DN 70
  • Rahmenmaß: 123x123mm
  • Mit Haltering
  • Mit Sieblöchern
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.58.63

Schalungsglocke

Passend für
  • Balkon- und Terrassenabläufe mit Festflansch
  • ACO Balkondirektablauf mit Klebeflansch
  • Nur für Abläufe ohne Glocke
Beschreibung
  • Aus Kunststoff PE
  • Aufschiebbar
  • DN 50
  • Aus Kunststoff PE
  • Aufschiebbar
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.43.50

Schalungsglocke

Passend für
  • Balkon- und Terrassenabläufe mit Festflansch
  • ACO Balkondirektablauf mit Klebeflansch
  • Nur für Abläufe ohne Glocke
Beschreibung
  • Aus Kunststoff PE
  • Aufschiebbar
  • DN 70
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.43.51

Schalungsglocke

Passend für
  • Balkon- und Terrassenabläufe mit Festflansch
  • ACO Balkondirektablauf mit Klebeflansch
  • Nur für Abläufe ohne Glocke
Beschreibung
  • Aus Kunststoff PE
  • Aufschiebbar
  • DN 100
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.43.52

Sieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 50/ DN 70
  • h = 11 mm
  • d = 117 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.96.82

Sieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 100
  • h = 8 mm
  • d = 141 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.52.49

Ringsieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 50
  • h = 9 mm
  • d = 98 mm
  • d1 = 55 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.52.51

Ringsieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 50
  • h = 12 mm
  • d = 118 mm
  • d1 = 55 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.58.65

Ringsieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 70
  • h = 12 mm
  • d = 118 mm
  • d1 = 76 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.52.56

Ringsieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 100
  • h = 10 mm
  • d = 141 mm
  • d1 = 103 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.52.57

Rost

Passend für
  • Rostaufnahmen DN 70
    • 0174.43.20, 0174.43.22, 0174.43.24
    • 0174.43.46, 0174.43.47, 0174.43.48
  • Rostaufnahmen Balkondirektabläufe DN 50 / DN 70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.52.58

Rost

Passend für
  • Rostaufnahme DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Rostaufnahmen Balkondirektabläufe DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 142 x 142 mm
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.52.59

Unterteil

Passend für
  • ACO Balkonablauf
    • Stutzenneigung: 90° Crad
    • Ohne Glocke
Beschreibung
  • DN50
  • Stutzenneigung: 90°
  • Flansch: ø300mm
  • Länge: 400 mm
  • Dichtelement zur dichten Aufnahme des Oberteils ist zusätzlich zu bestellen, Art. Nr.: 0174.14.68
Artikel-Nr.
0174.58.86

Unterteil

Passend für
  • ACO Balkonablauf
    • Stutzenneigung: 90° Crad
    • Ohne Glocke
Beschreibung
  • DN70
  • Stutzenneigung: 90°
  • Flansch: ø300mm
  • Länge: 400 mm
  • Dichtelement zur dichten Aufnahme des Oberteils ist zusätzlich zu bestellen, Art. Nr.: 0174.14.69
Artikel-Nr.
0174.58.87

Unterteil

Passend für
  • ACO Balkonablauf
    • Stutzenneigung: 90° Crad
    • Ohne Glocke
Beschreibung
  • DN100
  • Stutzenneigung: 90°
  • Flansch: ø340mm
  • Länge: 400 mm
  • Dichtelement zur dichten Aufnahme des Oberteils ist zusätzlich zu bestellen, Art. Nr.: 0174.14.71
Artikel-Nr.
0174.58.88

Isolierhülse

Passend für
  • Unterteil (Balkonablauf)
Beschreibung
  • Isolierhülse DN50
  • Durchmesser außen/innen: 130/54 mm
  • Länge: 360 mm
Artikel-Nr.
0174.59.09

Isolierhülse

Passend für
  • Unterteil (Balkonablauf)
Beschreibung
  • Isolierhülse DN70
  • Durchmesser außen/innen: 180/75 mm
  • Länge: 350 mm
Artikel-Nr.
0174.59.10

Isolierhülse

Passend für
  • Unterteil (Balkonablauf)
Beschreibung

Isolierhülse DN100

Durchmesser außen/innen: 180/102 mm

Länge: 330 mm

Artikel-Nr.
0174.59.11

Rost

Passend für
  • Rostaufnahmen Balkondirektabläufe DN 50
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.58.66

Rost

Passend für
  • Rostaufnahmen DN 70
    • 0174.43.20, 0174.43.22, 0174.43.24
  • Rostaufnahmen Balkondirektabläufe DN 70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.52.60

Rost

Passend für
  • Rostaufnahme DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Rostaufnahmen Balkondirektabläufe DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 142 x 142 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.52.61

Siebrohr

Passend für
  • ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauform: rund
  • Einschließlich Dichtungselement
  • DN 50/ DN 70
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.58.64

Siebrohr

Passend für
  • ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauform: rund
  • Einschließlich Dichtungselement
  • DN 100
  • Gewicht: 0,9 kg
Artikel-Nr.
0174.58.74

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg
Artikel-Nr.
5169.20.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg
Artikel-Nr.
5169.30.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg
Artikel-Nr.
5169.40.26
