Direktablauf Mit Klebeflansch Und Schalungsglocke - Mit Feuchtigkeitsabdichtung 378532

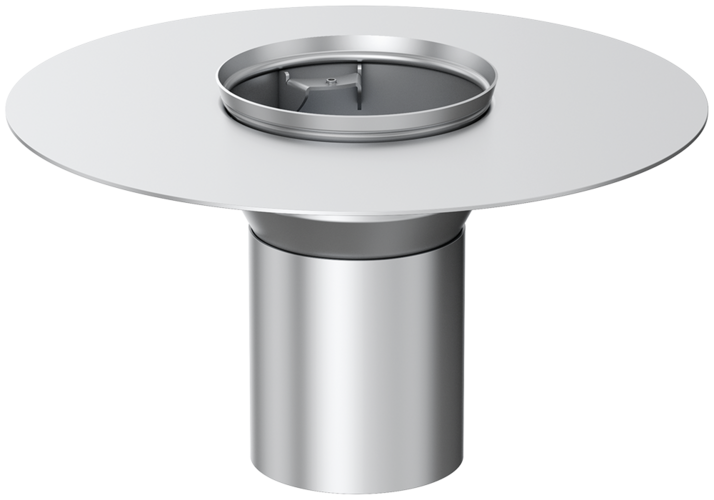

ACO Balkonablauf - Direktablauf mit Klebeflansch und Schalungsglocke - mit Feuchtigkeitsabdichtung

Produktvorteile

  • Ablaufkörper DN 50 – DN 100
  • Aus Edelstahl, Werkstoff 1.4301
  • Geprüft gemäß ÖNORM EN 1253‑2
  • Zum Einbetonieren
  • Für Ortbeton oder Betonfertigteile
  • Balkonplattendicken: 120, 140, 160, 180 oder 200 mm
  • Für Ringsieb/Siebdeckel
  • Sieb nicht höhenverstellbar
  • Montage einer Rostaufnahme mittels Haltering möglich

Infobox

Balkonabläufe mit Wandaufkantung und Wandeckaufkantung auf Anfrage.

Stutzenneigung: 90°

NennweiteAbmessungenArtikel-Nr.Merken
d1d2d3d4l2
[mm][mm][mm][mm][mm]
BildDN 505373983021200174.58.10
1400174.58.11
1600174.58.12
1800174.58.13
2000174.58.14
2200174.58.15
DN 70731021173251200174.58.20
1400174.58.21
1600174.58.22
1800174.58.23
2000174.58.24
2200174.58.25
DN 1001021331403501200174.58.30
1400174.58.31
1600174.58.32
1800174.58.33
2000174.58.34
2200174.58.35

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Kunststoff
  • DN 50/ DN 70
  • Rahmenmaß: 125x125mm
  • Einschließlich Haltering
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.58.61

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Kunststoff
  • DN 100
  • Rahmenmaß: 150x150mm
  • Einschließlich Haltering
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.58.71

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Kunststoffbeschichtung
  • DN 50/ DN 70
  • Rahmenmaß (R): 123 x 123 mm
  • Einschließlich Haltering
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.58.62

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Kunststoffbeschichtung
  • DN 100
  • Rahmenmaß: 148x148mm
  • Einschließlich Haltering
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.58.72

Rostaufnahme

Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sieblöchern
  • DN 100
  • Rahmenmaß: 148x148mm
  • Mit Haltering
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.58.73

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sieblöchern
  • DN50/ DN 70
  • Rahmenmaß: 123x123mm
  • Mit Haltering
  • Mit Sieblöchern
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.58.63

Schalungsglocke

Passend für
  • Balkon- und Terrassenabläufe mit Festflansch
  • ACO Balkondirektablauf mit Klebeflansch
  • Nur für Abläufe ohne Glocke
Beschreibung
  • Aus Kunststoff PE
  • Aufschiebbar
  • DN 50
  • Aus Kunststoff PE
  • Aufschiebbar
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.43.50

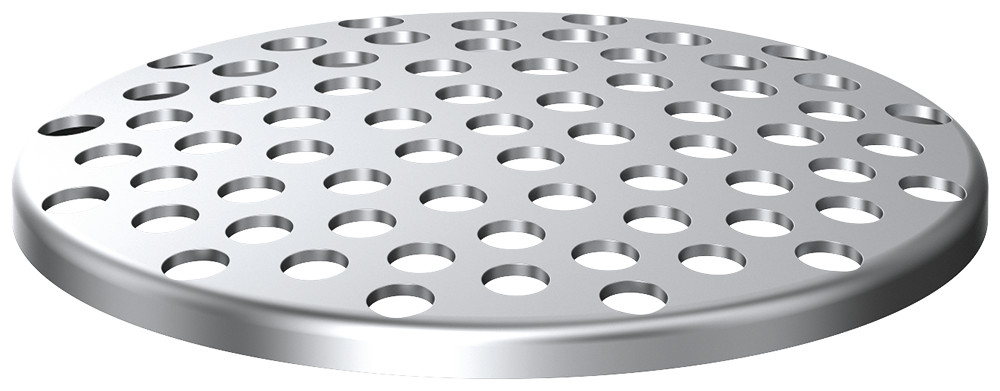

Sieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 50/ DN 70
  • h = 11 mm
  • d = 117 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.96.82

Sieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 100
  • h = 8 mm
  • d = 141 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.52.49

Ringsieb

Beschreibung
  • Aus Edelstahl
  • DN 50
  • h = 9 mm
  • d = 98 mm
  • d1 = 55 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.52.51

Ringsieb

Beschreibung
  • Aus Edelstahl
  • DN 50
  • h = 12 mm
  • d = 118 mm
  • d1 = 55 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.58.65

Ringsieb

Beschreibung
  • Aus Edelstahl
  • DN 70
  • h = 12 mm
  • d = 118 mm
  • d1 = 76 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.52.56

Ringsieb

Beschreibung
  • Aus Edelstahl
  • DN 100
  • h = 10 mm
  • d = 141 mm
  • d1 = 103 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.52.57

Rost

Passend für
  • Rostaufnahmen Balkonabläufe DN 50 / DN 70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.52.58

Rost

Passend für
  • Rostaufnahmen Balkonabläufe DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 142 x 142 mm
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.52.59

Rost

Passend für
  • Rostaufnahmen Balkonabläufe DN 50
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.58.66

Rost

Passend für
  • Rostaufnahmen Balkonabläufe DN 70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.52.60

Rost

Passend für
  • Rostaufnahmen Balkonabläufe DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 142 x 142 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.52.61

Siebrohr

Passend für
  • ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauform: rund
  • Einschließlich Dichtungselement
  • DN 50/ DN 70
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.58.64

Siebrohr

Passend für
  • ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauform: rund
  • Einschließlich Dichtungselement
  • DN 100
  • Gewicht: 0,9 kg
Artikel-Nr.
0174.58.74

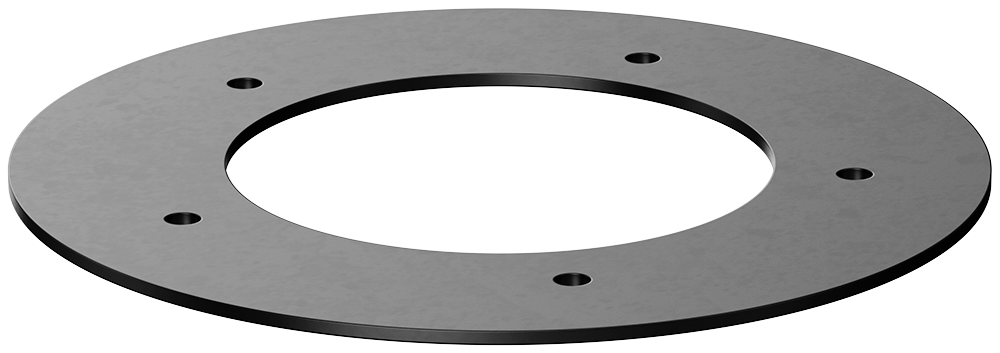

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg
Artikel-Nr.
5169.20.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg
Artikel-Nr.
5169.30.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg
Artikel-Nr.
5169.40.26
