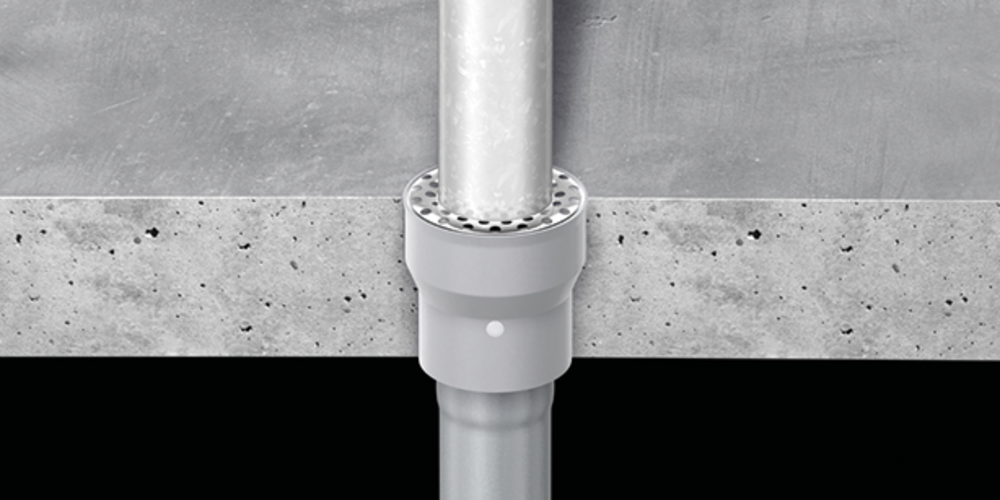

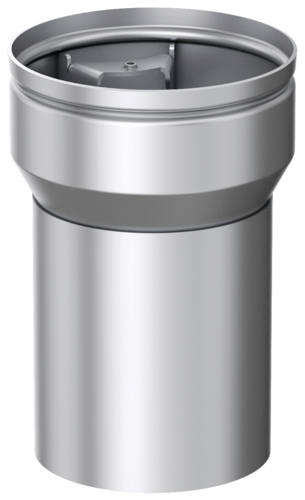

ACO Balkonablauf - Direktablauf mit Schalungsglocke - ohne Feuchtigkeitsabdichtung

Produktvorteile

  • Anpassung an bauliche Gegebenheiten durch Baukastensystem
  • Ablaufkörper DN 50 – DN 100
  • Aus Edelstahl, Werkstoff 1.4301
  • Geprüft gemäß ÖNORM EN 1253-2
  • Zum Einbetonieren
  • Für Ortbeton oder Betonfertigteile
  • Balkonplattendicken: 120, 140, 160, 180 oder 200 mm
  • Für Ringsieb/Siebdeckel
  • Sieb nicht höhenverstellbar
  • Montage einer Rostaufnahme mittels Haltering möglich

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Stutzenneigung: 90°

NennweiteAbflusswert gemäß DINAbmessungenGewichtArtikel-Nr.Merken
d1d2d3d4l1l2
[l/s][mm][mm][mm][mm][mm][mm][kg]
BildDN 502,853117120731001201,050174.58.43
1201401,150174.58.44
1401601,260174.58.45
1601801,360174.58.46
1802001,470174.58.47
2002201,470174.58.48
DN 707,5731171181021021201,150174.52.64
1221401,320174.52.67
1421601,490174.52.70
1621801,660174.52.76
1822001,830174.52.79
2022201,830174.58.52
2222401,830174.58.54
DN 1009,01021401411331021201,80174.52.65
1221402,080174.52.68
1421602,360174.52.71
1621802,650174.52.77
1822002,930174.52.80
2022202,930174.58.53

Schalungsglocke

Passend für
  • Balkon- und Terrassenabläufe mit Festflansch
  • ACO Balkondirektablauf mit Klebeflansch
  • Nur für Abläufe ohne Glocke
Beschreibung
  • Aus Kunststoff PE
  • Aufschiebbar
  • DN 50
  • Aus Kunststoff PE
  • Aufschiebbar
  • Gewicht: 0,1 kg

Schalungsglocke

Passend für
  • Balkon- und Terrassenabläufe mit Festflansch
  • ACO Balkondirektablauf mit Klebeflansch
  • Nur für Abläufe ohne Glocke
Beschreibung
  • Aus Kunststoff PE
  • Aufschiebbar
  • DN 70
  • Gewicht: 0,2 kg

Schalungsglocke

Passend für
  • Balkon- und Terrassenabläufe mit Festflansch
  • ACO Balkondirektablauf mit Klebeflansch
  • Nur für Abläufe ohne Glocke
Beschreibung
  • Aus Kunststoff PE
  • Aufschiebbar
  • DN 100
  • Gewicht: 0,2 kg

Ringsieb

Beschreibung
  • Aus Edelstahl
  • DN 50
  • h = 9 mm
  • d = 98 mm
  • d1 = 55 mm
  • Gewicht: 0,1 kg

Ringsieb

Beschreibung
  • Aus Edelstahl
  • DN 70
  • h = 12 mm
  • d = 118 mm
  • d1 = 76 mm
  • Gewicht: 0,1 kg

Ringsieb

Beschreibung
  • Aus Edelstahl
  • DN 100
  • h = 10 mm
  • d = 141 mm
  • d1 = 103 mm
  • Gewicht: 0,1 kg

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Kunststoff
  • DN 50/ DN 70
  • Rahmenmaß: 125x125mm
  • Einschließlich Haltering
  • Gewicht: 0,2 kg

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Kunststoff
  • DN 100
  • Rahmenmaß: 150x150mm
  • Einschließlich Haltering
  • Gewicht: 0,2 kg

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Kunststoffbeschichtung
  • DN 50/ DN 70
  • Rahmenmaß (R): 123 x 123 mm
  • Einschließlich Haltering
  • Gewicht: 0,8 kg

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Kunststoffbeschichtung
  • DN 100
  • Rahmenmaß: 148x148mm
  • Einschließlich Haltering
  • Gewicht: 1,1 kg

Rostaufnahme

Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sieblöchern
  • DN 100
  • Rahmenmaß: 148x148mm
  • Mit Haltering
  • Gewicht: 0,7 kg

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sieblöchern
  • DN50/ DN 70
  • Rahmenmaß: 123x123mm
  • Mit Haltering
  • Mit Sieblöchern
  • Gewicht: 0,6 kg

Sieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 50/ DN 70
  • h = 11 mm
  • d = 117 mm
  • Gewicht: 0,1 kg

Sieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 100
  • h = 8 mm
  • d = 141 mm
  • Gewicht: 0,2 kg

Rost

Passend für
  • Rostaufnahmen DN 70
    • 0174.43.20, 0174.43.22, 0174.43.24
    • 0174.43.46, 0174.43.47, 0174.43.48
  • Rostaufnahmen Balkondirektabläufe DN 50 / DN 70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg

Rost

Passend für
  • Rostaufnahme DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Rostaufnahmen Balkondirektabläufe DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 142 x 142 mm
  • Gewicht: 0,3 kg

Rost

Passend für
  • Rostaufnahmen DN 70
    • 0174.43.20, 0174.43.22, 0174.43.24
  • Rostaufnahmen Balkondirektabläufe DN 70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg

Rost

Passend für
  • Rostaufnahme DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Rostaufnahmen Balkondirektabläufe DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 142 x 142 mm
  • Gewicht: 0,2 kg

Siebrohr

Passend für
  • ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauform: rund
  • Einschließlich Dichtungselement
  • DN 50/ DN 70
  • Gewicht: 0,8 kg

Siebrohr

Passend für
  • ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauform: rund
  • Einschließlich Dichtungselement
  • DN 100
  • Gewicht: 0,9 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg
