Deckline P 150 OS (NW 150mm)

Produktvorteile

  • Umlaufend, durchgehender Beschichtungsflansch zum sicheren Anbinden an den Rinnenstrang
  • Korrosionsbeständig, flüssigkeitsdicht, chemikalien-, frost- und tausalzbeständig
  • Vorbehandelte Klebefläche zum kraftschlüssigen und 100 % wasserdichten Verkleben (mit ACO Dichtklebemasse 625048)
  • Durchgehende Verankerungstaschen für eine formschlüssige Einbindung
  • Vorbehandelte Seitenflächen zur formschlüssigen Verbindung der Rinne mit dem angrenzenden Vergussmaterial

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Entsprechend ÖBV Richtline Parkdeck und Garagen (2007)
  • Mit Beschichtungsflansch 18 x 5 mm
  • Mit schraubloser Rostarretierung Drainlock®
  • Mit befahrbarer Kante aus Polymerbeton
  • Lichte Weite 150 mm
  • Belastungsklassen bis C 250 gemäß ÖNORM EN 1433
  • Aus Polymerbeton
  • Systemprüfung auf Dichtheit durch MPA Hartl (Labornummer: 011661)

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie direkt am Produkt.

AbmessungenTypFarbeArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm]
1000240800.0natur447874
0.0.3natur447875

Stirnwand für Rinnenanfang

Passend für
  • Deckline P 150 OS
Beschreibung
  • Aus Polymerbeton
  • Farbe: natur
  • Gewicht: 1,3 kg

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
  • Hofablauf
Beschreibung
  • PVC
  • DN/OD 110
  • Länge: 100 mm
  • Gewicht: 0,1 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

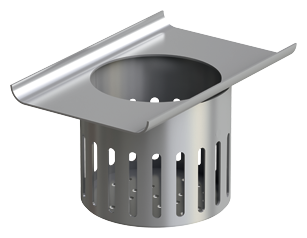

Herausnehmbarer Schmutzfang

Passend für
  • Multiline Flachrinne
    • DN/OD 110
Beschreibung
  • Für senkrechten Abgang DN/OD 110
  • Aus Edelstahl
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg
