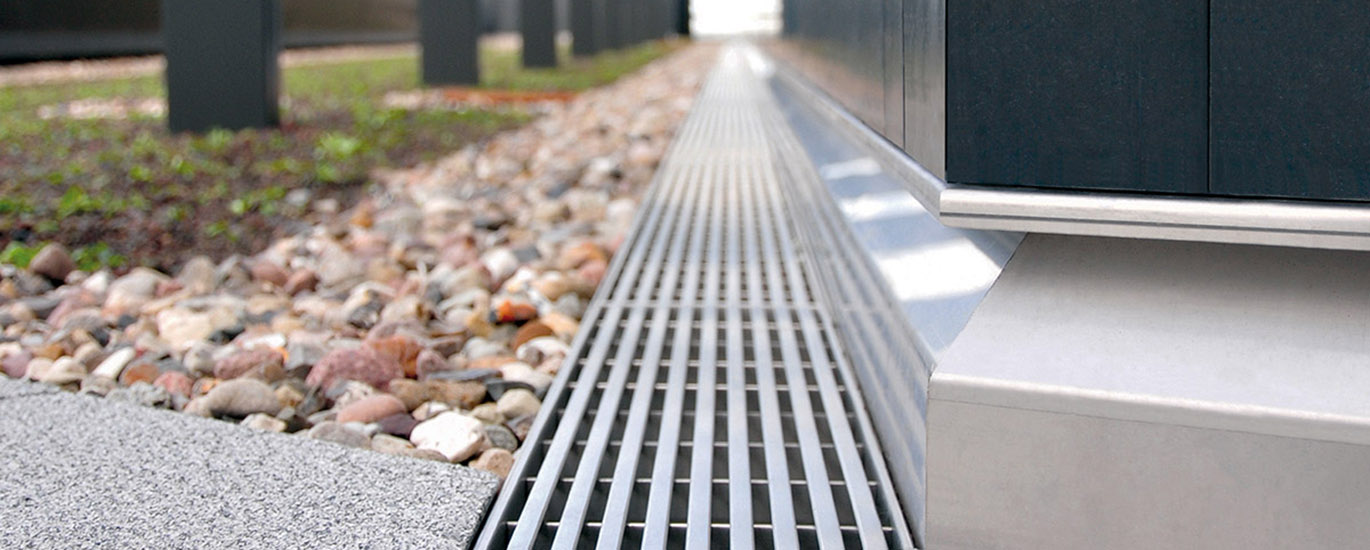

ACO Fassadenrinnen – die passende Lösung für jeden Anspruch - Insbesondere im sensiblen Tür- und Fassadenbereich von Terrassen, Dachgärten und Balkonen muss zu jeder Zeit sichergestellt sein, dass keine Feuchtigkeit von außen in das Gebäude eindringen kann.

ACO Fassadenrinnen gewährleisten dies und leiten auch große Regenmengen durch zusätzliche Rückstaureserven sicher und schnell ab. Sowohl in Edelstahl als auch in der Ausführung Stahl verzinkt passen sich ACO Fassadenrinnen allen architektonisch anspruchsvollen Bauvorhaben perfekt an. Verschiedene Designvarianten sind durch unterschiedliche Rostausführungen zu erreichen.

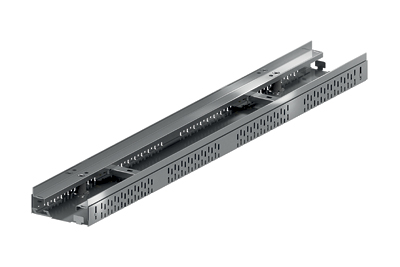

ACO Profiline Fassaden- & Terrassenrinne

Produktvorteile

  • Rasche Ableitung des anfallenden Niederschlags laut ÖNORM B 3691
  • Innenräume trotz niedriger Schwellen vor Durchfeuchtung sichern
  • 3 verstellbare Typen
  • Diverse Roste
  • Individuelle Farbgestaltung möglich
  • Vielfalt an Zubehör

NEU: Ergänzende Bauhöhen entsprechen der überarbeiteten ÖNORM B 3691:2019


Durch variable Höheneinstellung ist eine millimetergenaue Anpassung an die örtlichen Bodenverhältnisse möglich. Damit entspricht ACO nicht nur der zukunftsweisenden Forderung nach barrierefreiem Bauen, sondern auch den Qualitätsansprüchen von Architekten und Planern.

Änderung ÖNORM B 3691:2019 !

Die ergänzten Ausführungen der ACO Profiline (B/H: 13/8, 13/18, 20/5, 20/9) entsprechen den Vorgaben der überarbeiteten ÖNORM B 3691:2019!

Informationsblatt - Anschlusshöhen & Rinnenbreiten nach ÖNORM B 3691:2019

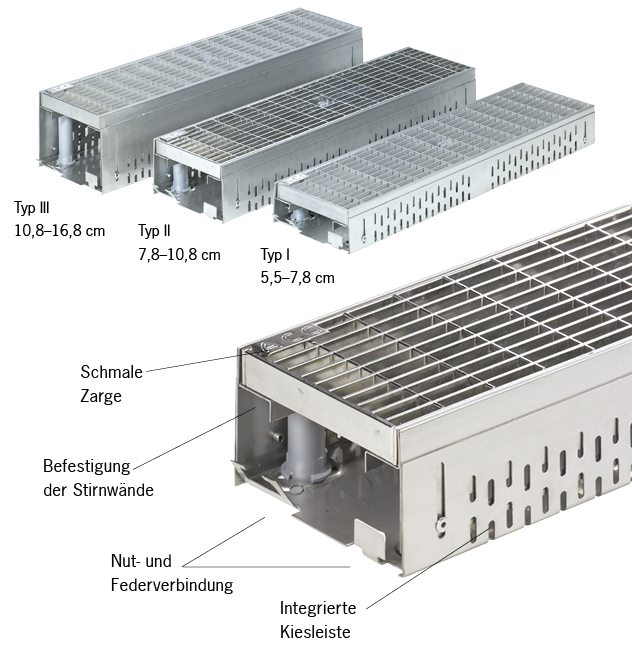

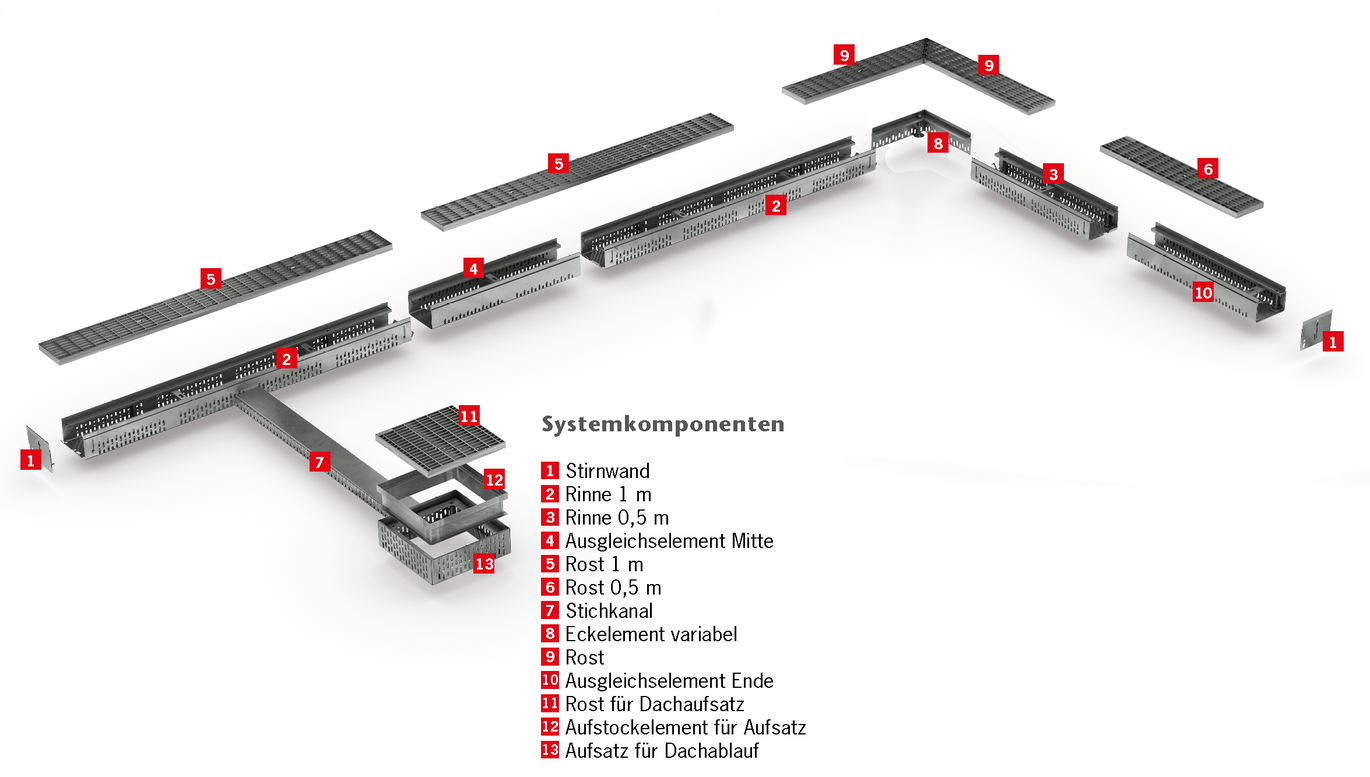

Systemübersicht ACO Profiline

Vorteile auf einen Blick

  • ACO Profiline Rinnen sind in Stahl verzinkt oder Edelstahl erhältlich. 2 verschiedene Bauarten - höhenverstellbar und fixe Bauhöhe - ermöglichen höchste Flexibilität für jeden Anwendungsfall.

  • ACO Profiline Rinnen wurden speziell dafür entwickelt anfallendes Wasser schnell abzuleiten.

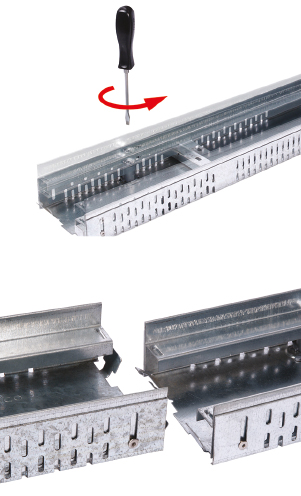

  • Die Höhenanpassung der ACO Profiline erfolgt im eingebauten Zustand kinderleicht mittels Schraubendreher.

  • Die Verbindung der Rinnenelemente erfolgt mittels Nut- und Federverbindung. Es ist kein zusätzliches Werkzeug erforderlich.

  • Die ACO Profiline kann stufenlos auf jede Baulänge mittels Ausgleichselementen angepasst werden. Ein Schneiden der Rinnenkörper ist nicht erforderlich.

  • Die Ausbildung von Ecken kann in jedem beliebigen Winkel mittels variablen Eckelementen hergestellt werden.
  • Es steht eine Vielzahl an Rosten zur Verfügung, die sich jedem architektonischen Anspruch anpassen. Alle Roste sind begehbar sowie rollstuhlbefahrbar.

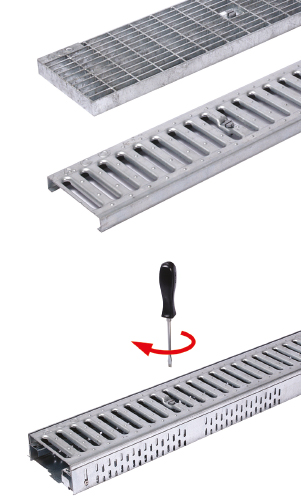

  • Die Roste werden mittels Arretierungsschraube in ihrer Lage gesichert.

  • Stirnwände schließen den Entwässerungsstrang ab und verhindern das Eindringen von Schmutz.

  • Mittels Stichkanal wird eine Verbindung der Rinne zum Dachablauf hergestellt. Somit wird das Wasser direkt in den Ablauf eingeleitet.

  • Die leicht abnehmbaren Rinnen- und Aufsatzabdeckungen ermöglichen einen schnellen Zugang für Wartungszwecke.



Ausführungen

AusführungBauhöhe in cmBaubreite in cmBaulänge in cm

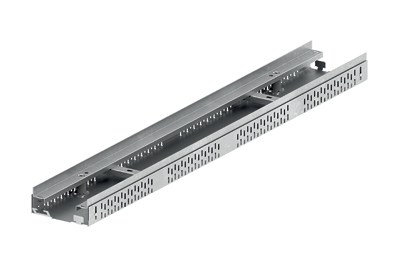

Typ I höhenverstellbar5,5 bis 7,813/20/2550/100
Typ II höhenverstellbar7,8 bis 10,813/20/2550/100
Typ III höhenverstellbar10,8 bis 16,813/20/2550/100
Sanierungsrinne31350/100/200
Fixe Bauhöhe513/20/2550/100/200
Fixe Bauhöhe7,520/2550/100/200
Fixe Bauhöhe81350/100/200
Fixe Bauhöhe920/2550/100/200
Fixe Bauhöhe101350/100/200
Fixe Bauhöhe181350/100/200

Mindestanforderungen nach ÖNORM B 3691: 2019

AusführungBauhöhe in cmBaubreite in cmBaulänge in cm
Fixe Bauhöhe52050/100/200
Fixe Bauhöhe81350/100/200
Fixe Bauhöhe92050/100/200
Fixe Bauhöhe181350/100/200

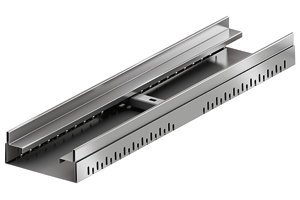

Ausgleichselement Mitte

Ein Ausgleich von Längendifferenzen wird mit dem Ausgleichselement Mitte erreicht. Es wird einfach zwischen zwei Rinnenkörper gesetzt und ermöglicht eine stufenlose Baulängenanpassung von 5 bis 50 cm zwischen mindestens zwei Rinnenelementen.
z. B. 1,35 m: 2 x 0,5-m-Rinnenelement
1 x Ausgleichselement Mitte

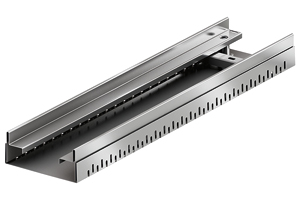

Ausgleichselement Ende

Auch das Ausgleichselement Ende ermöglicht eine stufenlose Baulängenanpassung von 10 bis 55 cm hinter bzw. vor einem Rinnenelement.
z. B. 0,89 m: 1 x 0,5-m-Rinnenelement
1 x Ausgleichselement Ende

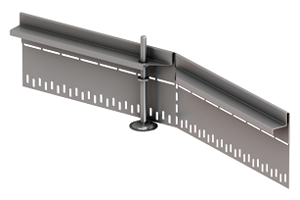

Eckelement variabel

Das variable Eckelement ermöglicht eine beliebige Winkelausbildung bis zu 90° ohne aufwendiges Zuschneiden der Rinnenkörper.
Es wird als Verbindungsstück auf die Rinnenelemente gesetzt und gewährleistet höchste Stabilität als Rostauflage.
(Passt nicht auf die Ausgleichselemente.)

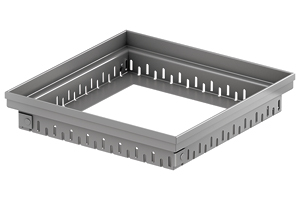

Aufsatz für Dachabläufe

Gemäß normativer Vorgaben sind bei Terrassenflächen über Dachabläufen herausnehmbare Gitterroste anzuordnen. Die Aufsätze für Dachabläufe von ACO gewährleisten diesen freien Zugang und sind stufenlos der Höhe des Gesamtaufbaus anpassbar.

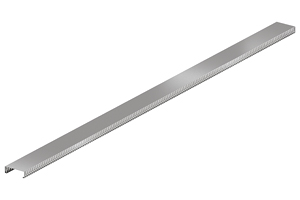

Stichkanal

Der Stickanal wird lose an den Aufsatz für Dachabläufe gesetzt und durch das Gesamtsystem im Kiesbett fixiert. Er gewährleistet einen freien Querschnitt zwischen Rinnenkörper und dem Aufsatz für Dachabläufe.

  • Baulänge 2 m
  • Baubreite 10 cm
  • Bauhöhe 3 cm M
  • Material Edelstahl oder Stahl verzinkt

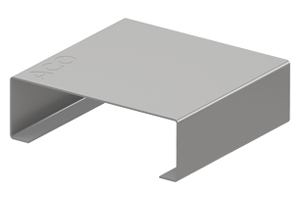

Stichkanalverbinder

  • Länge 10 cm
  • Breite 10,4 cm
  • Höhe 3,4 cm
  • Material Edelstahl oder Stahl verzinkt



ACO Aufsätze für Dachabläufe

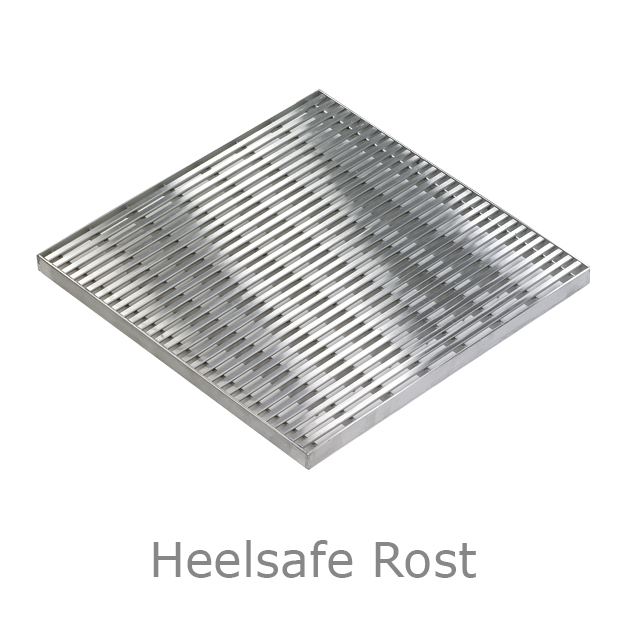

Alle Abdeckroste in den Abmessungen 20 x 20 cm, 25 x 25 cm, 40 x 40 cm und 50 x 50 cm

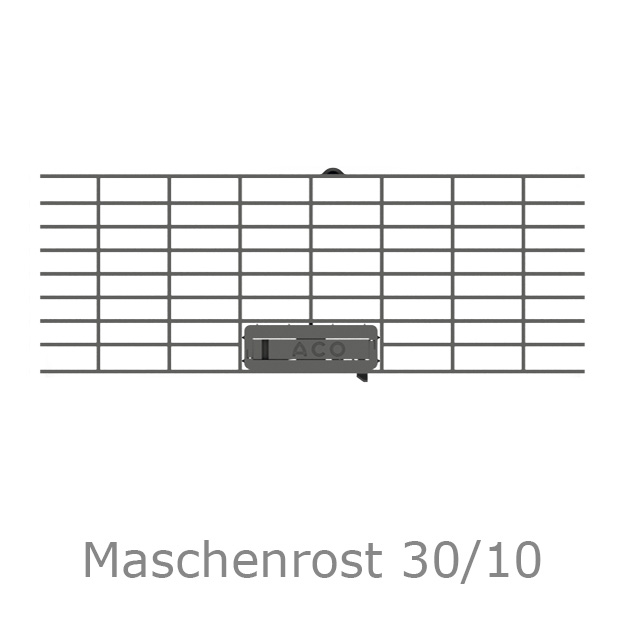

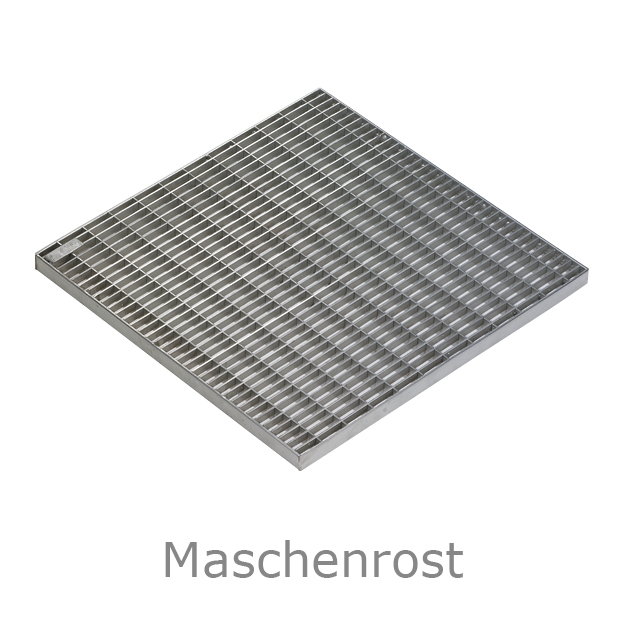

Maschenrost, Stahl verzinkt oder Edelstahl gebeizt
mit Maschenweite 30 x 10 mm
Einliegender, nicht arretierbarer Rost

Edelstahl gebeizt

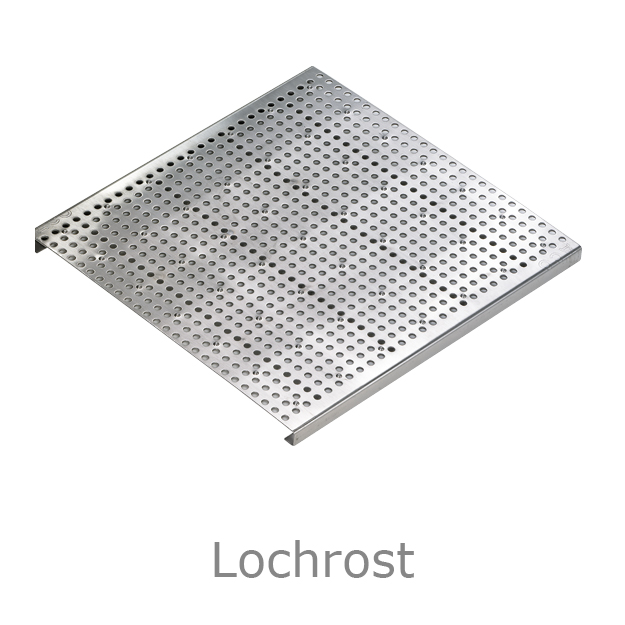

Einliegender, nicht arretierbarer Rost
Lochdurchmesser: 6,4 mm

Edelstahl gebürstet
Einliegender, nicht arretierbarer Rost
Schlitzweite: 5,5 mm

Edelstahl gebürstet

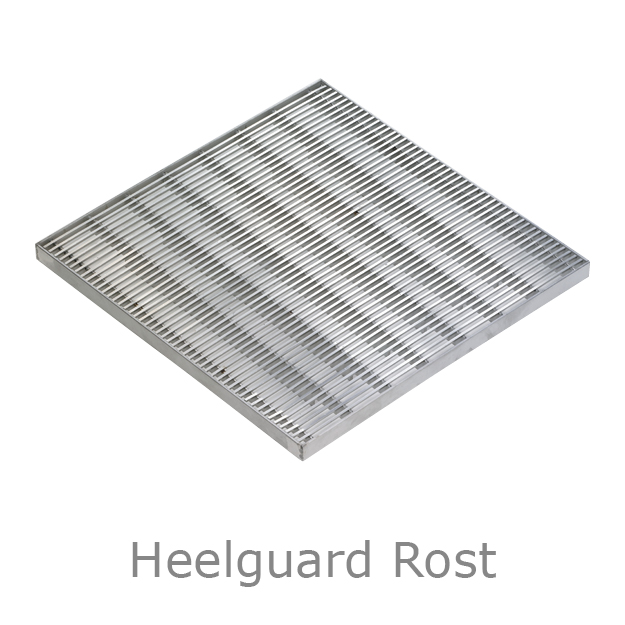

Einliegender, nicht arretierbarer Rost
Schlitzweite Heelguard: 5 mm

ACO Designroste für ACO Profiline
Alle Designroste in Baulänge 50 cm und 100 cm

Gerne helfen wir Ihnen bei der Bemessung und Planung Ihrer Entwässerungsanlage!

Kontaktieren Sie uns!

Ihre Ansprechpartner

Markus Spörk
Markus Spörk

Anwendungstechnik Bauelemente

Christof Baumgartner-Dusek
Christof Baumgartner-Dusek

Anwendungstechnik Bauelemente



TypLänge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel-Nr.

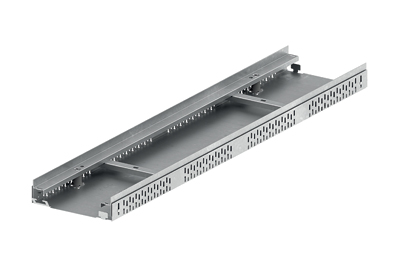

Typ I - höhenverstellbar 55 - 78 mm100020055 - 78622488
50020055 - 78622489
Typ II - höhenverstellbar 78 - 108 mm100020078 - 108622493
50020078 - 108622494
Typ III - höhenverstellbar 108 - 168 mm1000200108 - 168622498
500200108 - 168622499
Fixe Bauhöhe 50 mm200020050622480
100020050622481
50020050622482

Fixe Bauhöhe 75 mm

200020075622484
100020075622485
50020075622486
Fixe Bauhöhe 90 mm200020090320623
100020090320622
50020090320621

Roste für ProfilineLänge (mm)Breite (mm)ArretierungArtikel-Nr.
Maschenrost 30/10 mm1000194Ja622503
500194Ja622504
Längsstabrost1000194Nein625379
500194Nein625380



TypLänge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel-Nr.
Typ I - höhenverstellbar 55 - 78 mm100012955 - 7836941
50012955 - 7836940
Typ II - höhenverstellbar 78 - 108 mm100012978 - 10836788
50012978 - 10836789
Typ III - höhenverstellbar 108 - 168 mm1000129108 - 16836806
500129108 - 16836807
Fixe Bauhöhe 30 mm10001293038481
5001293038482
Fixe Bauhöhe 50 mm20001295038145
10001295038146
5001295038147
Fixe Bauhöhe 80 mm200012980320619
100012980320618
50012980320617
Fixe Bauhöhe 100 mm2000129100320062
1000129100320063
500129100320064
Fixe Bauhöhe 180 mm2000129180320657
1000129180320656
500129180320655

Roste für ProfilineLänge (mm)Breite (mm)ArretierungArtikel-Nr.

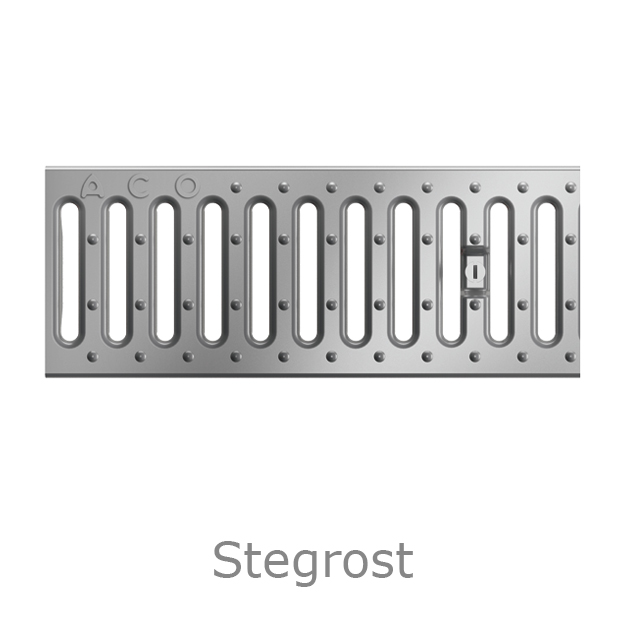

Stegrost1000123Ja00276
500123Ja00277
Maschenrost 30/10 mm1000123Ja38433
500123Ja38432

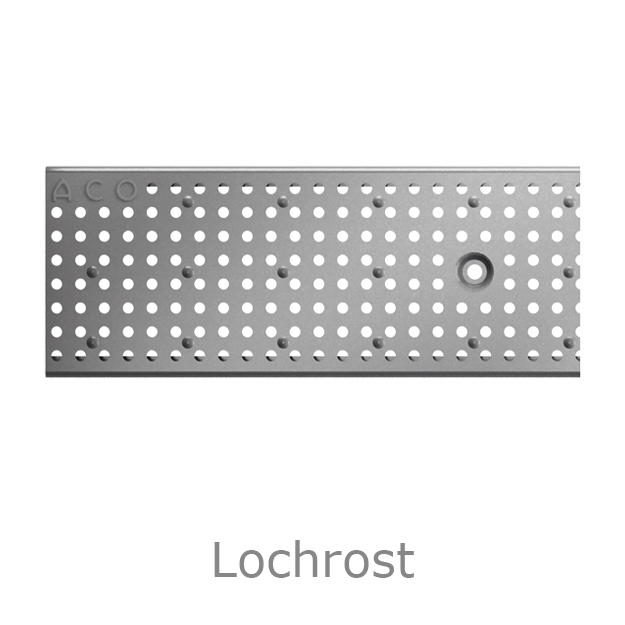

Lochrost1000123Ja36968
500123Ja36969
Längsstabrost1000123Nein38811
500123Nein38810

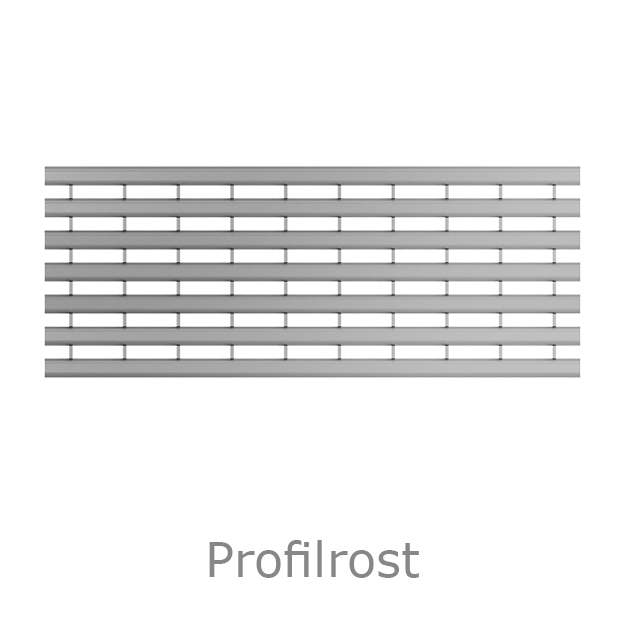

Profilrost1000123Nein320124
500123Nein320125

Kunststoffstegrost
1000123Nein320310



TypLänge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel-Nr.
Typ I - höhenverstellbar 55 - 78 mm100025455 - 7836776
50025455 - 7836777
Typ II - höhenverstellbar 78 - 108 mm100025478 - 10836794
50025478 - 10836795
Typ III - höhenverstellbar 108 - 168 mm1000254108 - 16836812
500254108 - 16836813

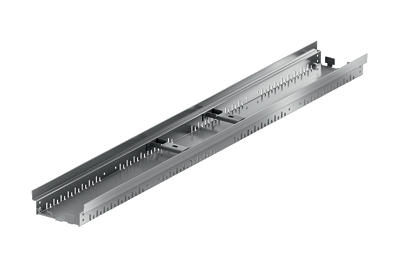

Fixe Bauhöhe 50 mm20002545038792
10002545038793
5002545038794
Fixe Bauhöhe 75 mm200025475624476
100025475624477
50025475624478
Fixe Bauhöhe 90 mm200025490622970
100025490622971
50025490622972

Roste für ProfilineLänge (mm)Breite (mm)ArretierungArtikel-Nr.
Maschenrost 30/10 mm1000248Ja38435
500248Ja38434
Lochrost1000248Nein413162
500248Nein413163
Längsstabrost1000248Nein413164
500248Nein413165



TypLänge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel-Nr.
Typ I - höhenverstellbar 55 - 78 mm100012955 - 7836943
50012955 - 7836942
Typ II - höhenverstellbar 78 - 108 mm100012978 - 10836836
50012978 - 10836837
Typ III - höhenverstellbar 108 - 168 mm1000129108 - 16836854
500129108 - 16836855
Fixe Bauhöhe 30 mm10001293038485
5001293038486
Fixe Bauhöhe 50 mm20001295038220
10001295038221
5001295038222
Fixe Bauhöhe 75 mm20001297536985
10001297536986
5001297536987

Fixe Bauhöhe 80 mm

200012980320649
100012980320648
50012980320647
Fixe Bauhöhe 100 mm2000129100320066
1000129100320067
500129100320068

Fixe Bauhöhe 140 mm

2000129140622979
1000129140622980
500129140622981
Fixe Bauhöhe 180 mm2000129180320667
1000129180320666
500129180320665

Roste für ProfilineLänge (mm)Breite (mm)ArretierungArtikel-Nr.
Stegrost1000123Ja00272
500123Ja00273
Maschenrost 30/10 mm1000123Ja38441
500123Ja38440
Lochrost1000123Ja36974
500123Ja36975

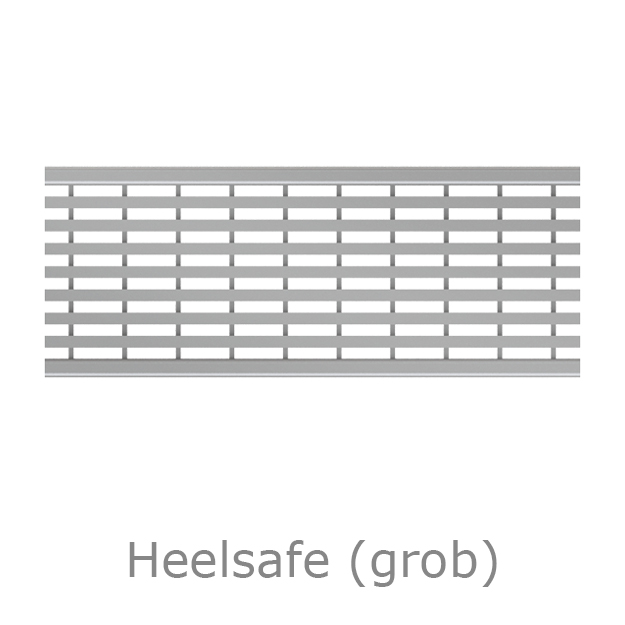

Heelsafe (grob)1000123Nein320128
500123Nein320129

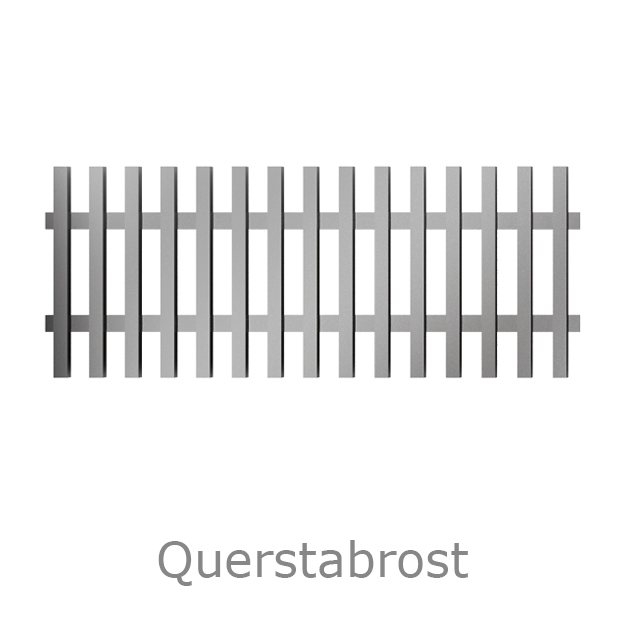

Querstabrost1000123Nein320052
500123Nein320053
Längsstabrost1000123Nein38813
500123Nein38812
Profilrost1000123Nein320126
500123Nein320127

Kunststoffstegrost

1000123Nein320310



TypLänge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel-Nr.

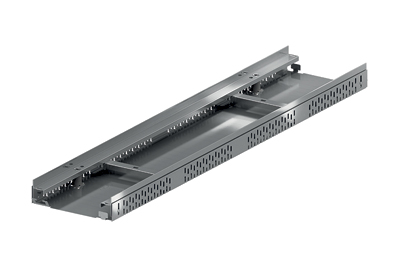

Typ I - höhenverstellbar 55 - 78 mm100020055 - 78622513
50020055 - 78622514
Typ II - höhenverstellbar 78 - 108 mm100020078 - 108622518
50020078 - 108622519
Typ III - höhenverstellbar 108 - 168 mm1000200108 - 168622523
500200108 - 168622524
Fixe Bauhöhe 50 mm200020050622505
100020050622506
50020050622507

Fixe Bauhöhe 75 mm

200020075622509
100020075622510
50020075622511
Fixe Bauhöhe 90 mm200020090320653
100020090320652
50020090320651

Roste für ProfilineLänge (mm)Breite (mm)ArretierungArtikel-Nr.
Maschenrost 30/10 mm1000194Ja622528
500194Ja622529
Heelsafe (grob)1000194Nein624941
500194Nein624942
Längsstabrost1000194Nein625381
500194Nein625382



TypLänge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel-Nr.
Typ I - höhenverstellbar 55 - 78 mm100025455 - 7836824
50025455 - 7836825
Typ II - höhenverstellbar 78 - 108 mm100025478 - 10836842
50025478 - 10836843
Typ III - höhenverstellbar 108 - 168 mm1000254108 - 16836860
500254108 - 16836861
Fixe Bauhöhe 50 mm200025450624212
100025450624213
50025450624214
Fixe Bauhöhe 75 mm200025475624480
100025475624481
50025475624482
Fixe Bauhöhe 90 mm200025490622973
100025490622974
50025490622975

Roste für ProfilineLänge (mm)Breite (mm)ArretierungArtikel-Nr.
Maschenrost 30/10 mm1000248Ja38443
500248Ja38442
Lochrost1000248Nein413166
500248Nein413167
Heelsafe (grob)1000248Nein413168
500248Nein413169
Längsstabrost1000248Nein624565
500248Nein624566

ACO Fassadenrinne Profiline

ACO Fassadenrinne Profiline

ACO Fassadenrinnen gewährleisten dass keine Feuchtigkeit von außen in das Gebäude eindringen kann und leiten auch große Regenmengen durch zusätzliche Rückstaureserven sicher und schnell ab.

Zum Produkt

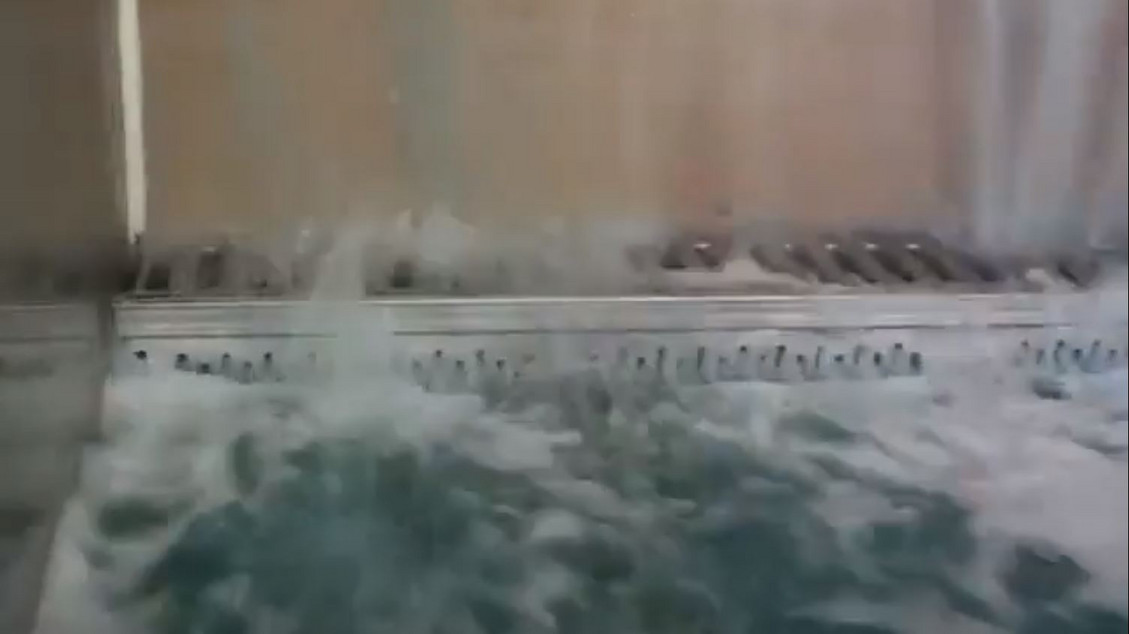

Dränageleistung offener Querschnitt

Dränageleistung offener Querschnitt

Die ACO Profiline Fassadenrinnen arbeiten auf zwei Ebenen: Sie entwässern die Oberfläche und führen gleichzeitig das Wasser durch die darunterliegenden Dränagenschicht ab.

Zum Produkt

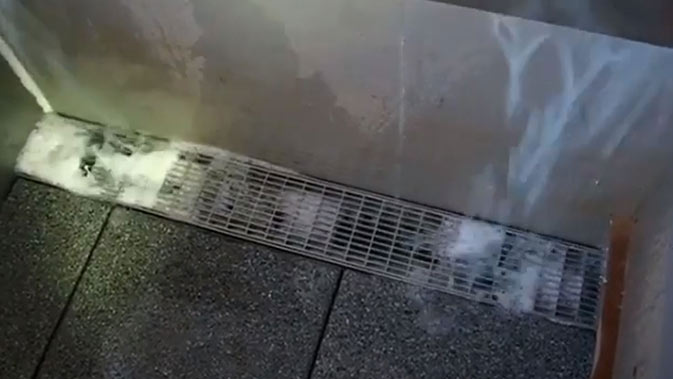

Dränageleistung im Einbau

Dränageleistung im Einbau

Die ACO Profiline Fassadenrinnen arbeiten auf zwei Ebenen: Sie entwässern die Oberfläche und führen gleichzeitig das Wasser durch die darunterliegenden Dränagenschicht ab.

Zum Produkt

Preislistenauszug Dach-, Balkon- und Terrassenentwässerungpdf
Prospekt ACO Profilinepdf
Einbauanleitung ACO ProfilinePDF
Informationsblatt - Anschlusshöhen & Rinnenbreiten nach ÖNORM B 3691:2019PDF
Hydraulische Prüfung ACO Profiline SystemPDF
Information zu barrierefreien TürschwellenPDF
ACO Profiline EinbauvideoLink
Technische Zeichnung ACO Profiline mit fixer Bauhöhe 50 mm, alle Baubreiten pdfdwg
Technische Zeichnung ACO Profiline mit fixer Bauhöhe 75 mm, Baubreiten 130 mm und 200 mmpdfdwg
Technische Zeichnung ACO Profiline mit fixer Bauhöhe 130 mm, Baubreite 30 mmpdfdwg
Technische Zeichnung ACO Profiline mit fixer Bauhöhe 140 mm, Baubreite 130 mmpdfdwg
Technische Zeichnung ACO Profiline höhenverstellbar, Baubreite 130 mm, Längen 500 mm und 1000
mm (alle Typen)
pdfdwg
Technische Zeichnung ACO Profiline höhenverstellbar, Baubreite 200 mm, Länge 500 mm (alle Typen)pdfdwg
Technische Zeichnung ACO Profiline höhenverstellbar, Baubreite 200 mm, Länge 1000 mm (alle Typen)pdfdwg
Technische Zeichnung ACO Profiline mit fixer Bauhöhe 75 mm, Baubreite 250 mmpdfdwg
Technische Zeichnung ACO Profiline mit fixer Bauhöhe 90 mm, Baubreite 250 mmpdfdwg
Technische Zeichnung ACO Profiline höhenverstellbar, Baubreite 250 mm, Längen 500 mm und 1000 mm (alle Typen)pdfdwg
Ausschreibungstexte (ONLV)ZIP
Elektronische Ausschreibungstexte nach ÖNORM A2063 (ONLB File)ZIP
Technische Zeichnung ACO Profiline Stahl verzinkt, Baubreite 130 mm, fixe Bauhöhe 80 mm, Länge 500 mm (Artikel-Nr: 320617)pdfdwg
Technische Zeichnung ACO Profiline Edelstahl V2A, Baubreite 130 mm, fixe Bauhöhe 80 mm, Länge 500 mm (Artikel-Nr: 320647)pdfdwg
Technische Zeichnung ACO Profiline Stahl verzinkt, Baubreite 130 mm, fixe Bauhöhe 80 mm, Länge 1000 mm (Artikel-Nr: 320618)pdfdwg
Technische Zeichnung ACO Profiline Edelstahl V2A, Baubreite 130 mm, fixe Bauhöhe 80 mm, Länge 1000 mm (Artikel-Nr: 320648)pdfdwg
Technische Zeichnung ACO Profiline Stahl verzinkt, Baubreite 130 mm, fixe Bauhöhe 80 mm, Länge 2000 mm (Artikel-Nr: 320619)pdfdwg
Technische Zeichnung ACO Profiline Edelstahl V2A, Baubreite 130 mm, fixe Bauhöhe 80 mm, Länge 2000 mm (Artikel-Nr: 320649)pdfdwg
Technische Zeichnung ACO Profiline Stahl verzinkt, Baubreite 130 mm, fixe Bauhöhe 180 mm, Länge 500 mm (Artikel-Nr: 320655)pdfdwg
Technische Zeichnung ACO Profiline Edelstahl V2A, Baubreite 130 mm, fixe Bauhöhe 180 mm, Länge 500 mm (Artikel-Nr: 320665)pdfdwg
Technische Zeichnung ACO Profiline Stahl verzinkt, Baubreite 130 mm, fixe Bauhöhe 180 mm, Länge 1000 mm (Artikel-Nr: 320656)pdfdwg
Technische Zeichnung ACO Profiline Edelstahl V2A, Baubreite 130 mm, fixe Bauhöhe 180 mm, Länge 1000 mm (Artikel-Nr: 320666)pdfdwg
Technische Zeichnung ACO Profiline Stahl verzinkt, Baubreite 130 mm, fixe Bauhöhe 180 mm, Länge 2000 mm (Artikel-Nr: 320657)pdfdwg
Technische Zeichnung ACO Profiline Edelstahl V2A, Baubreite 130 mm, fixe Bauhöhe 180 mm, Länge 2000 mm (Artikel-Nr: 320667)pdfdwg
Technische Zeichnung ACO Profiline Stahl verzinkt, Baubreite 200 mm, fixe Bauhöhe 90 mm, Länge 500 mm (Artikel-Nr: 320621)pdfdwg
Technische Zeichnung ACO Profiline Edelstahl V2A, Baubreite 200 mm, fixe Bauhöhe 90 mm, Länge 500 mm (Artikel-Nr: 320651)pdfdwg
Technische Zeichnung ACO Profiline Stahl verzinkt, Baubreite 200 mm, fixe Bauhöhe 90 mm, Länge 1000 mm (Artikel-Nr: 320622)pdfdwg
Technische Zeichnung ACO Profiline Edelstahl V2A, Baubreite 200 mm, fixe Bauhöhe 90 mm, Länge 1000 mm (Artikel-Nr: 320652)pdfdwg
Technische Zeichnung ACO Profiline Stahl verzinkt, Baubreite 200 mm, fixe Bauhöhe 90 mm, Länge 2000 mm (Artikel-Nr: 320623)pdfdwg
Technische Zeichnung ACO Profiline Edelstahl V2A, Baubreite 200 mm, fixe Bauhöhe 90 mm, Länge 2000 mm (Artikel-Nr: 320653)pdfdwg
