ACO DRAIN® Deckline - Rinnen ohne Sohlengefälle, 1000 mm

Produktvorteile

  • Flüssigkeitsdicht, chemikalien-, frost- und tausalzbeständig
  • Geringe Aufbauhöhe von 60 mm für Sanierung und Neubau
  • ACO DRAIN® Sicherheitsfalz
  • Schraublose Arretierung Drainlock®
  • Befahrbare Kante aus Polymerbeton

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Mit Drainlock®
  • Mit befahrbarer Kante aus Polymerbeton
  • Lichte Weite 100 mm
  • Belastungsklassen bis C 250 gemäß ÖNORM EN 1433
  • Aus Polymerbeton
  • Mit ACO DRAIN® Sicherheitsfalz (SF) für flüssigkeitsdichte Verlegung

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie direkt am Produkt.

AbmessungenTypFarbeArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm]
1000172600.0grau135072
anthrazit135074
1000172600.0.3grau135073
anthrazit135075
100017260 / 900.0.2natur135081
grau135082
anthrazit135083
80 / 1105.0.2natur152155
grau152156
anthrazit152157
100 / 13010.0.2natur152158
grau152159
anthrazit152160
1000172805.0grau135153
anthrazit135155
1000172805.0.3grau135154
anthrazit135156
100017210010.0grau135162
anthrazit135164
100017210010.0.3grau135163
anthrazit135165

Herausnehmbarer Schmutzfang

Passend für
  • Multiline Seal in Flachrinnen
    • DN/OD 110
Beschreibung
  • Für senkrechten Abgang DN/OD 110
  • Edelstahl (V2A)
  • Gewicht: 0,3 kg

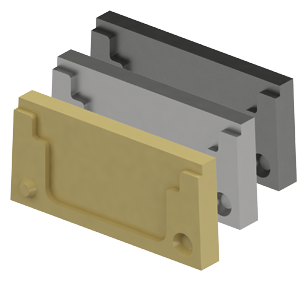

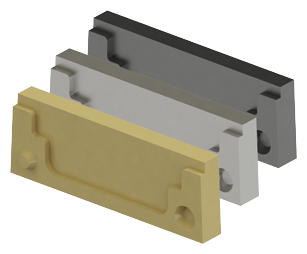

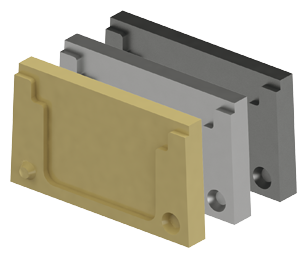

Kombistirnwand

Passend für
  • Deckline P 100
  • Höhe 60 mm
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Farbe:
  • Grau
  • Gewicht: 0,4 kg

Kombistirnwand

Passend für
  • Deckline P 100
  • Höhe 60 mm
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Farbe:
  • Anthrazit
  • Gewicht: 0,4 kg

Kombistirnwand

Passend für
  • Deckline P 100
  • Höhe 80 mm
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Farbe:
  • Natur
  • Gewicht: 0,5 kg

Kombistirnwand

Passend für
  • Deckline P 100
  • Höhe 80 mm
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Farbe:
  • Grau
  • Gewicht: 0,5 kg

Kombistirnwand

Passend für
  • Deckline P 100
  • Höhe 80 mm
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Farbe:
  • Anthrazit
  • Gewicht: 0,5 kg

Kombistirnwand

Passend für
  • Deckline P 100
  • Höhe 100 mm
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Farbe:
  • Natur
  • Gewicht: 0,6 kg

Kombistirnwand

Passend für
  • Deckline P 100
  • Höhe 100 mm
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Farbe:
  • Grau
  • Gewicht: 0,6 kg

Kombistirnwand

Passend für
  • Deckline P 100
  • Höhe 100 mm
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Farbe:
  • Anthrazit
  • Gewicht: 0,6 kg

Geruchsverschluss

Passend für
  • Multiline Seal in
  • Deckline P
  • PowerDrain Seal in
  • PowerDrain Performance
Beschreibung
  • Edelstahl (V2A)
  • DN/OD 110
  • Gewicht: 0,4 kg

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
  • Hofablauf
Beschreibung
  • PVC
  • DN/OD 110
  • Länge: 100 mm
  • Gewicht: 0,1 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

Herausnehmbarer Schmutzfang

Passend für
  • Multiline Flachrinne
    • DN/OD 110
Beschreibung
  • Für senkrechten Abgang DN/OD 110
  • Aus Edelstahl
  • Gewicht: 0,3 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg
