Flachrinne Seal in ohne Sohlengefälle, 1000 mm

Produktvorteile

  • Robuster Rinnenkörper
  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Schraublose Rostarretierung Drainlock®

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Lichte Weite 100 mm
  • Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
  • Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
  • Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
  • Passende Kombinationen in der Bauhöhe (BH) bespielhaft anhand der Ausführung Stahl verzinkt sind:
    • 132323 und 132324 (BH 80)
    • 132321 und 132322 (BH 100)

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

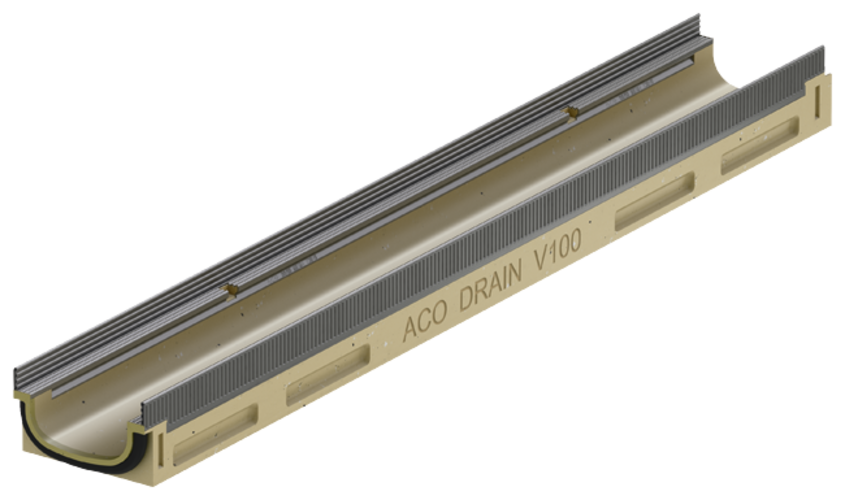

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
10001358010,70132323
100013510012,00132321
10001359313,70132324
100013511315,00132322

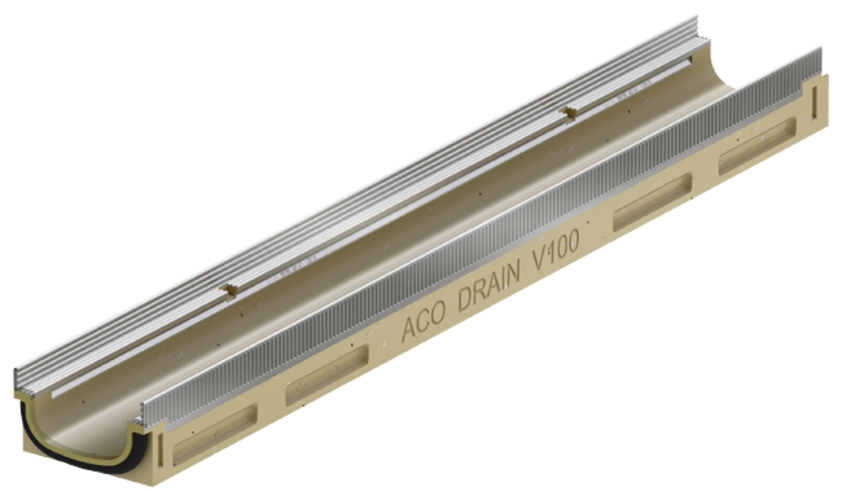

Ausführung Kantenschutz: Edelstahl

AbmessungenGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
10001358010,70132423
100013510012,00132421
10001359313,70132424
100013511315,00132422

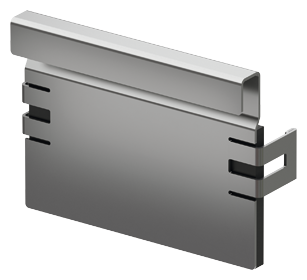

Stirnwand für Rinnenanfang (Flachrinne)

Passend für
  • Multiline Sealin NW100 Flachrinne
  • 80 mm
  • 100 mm
Beschreibung
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 16 mm
  • Gewicht: 0,2 kg

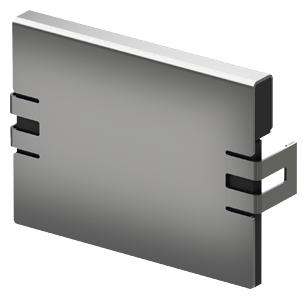

Stirnwand für Rinnenende (Flachrinne)

Passend für
  • Multiline Sealin NW100 Flachrinne
  • 80 mm
  • 100 mm
Beschreibung
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 16 mm
  • Gewicht: 0,2 kg

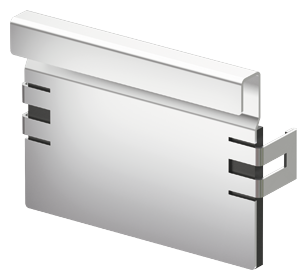

Stirnwand für Rinnenanfang (Flachrinne)

Passend für
  • Multiline Sealin NW100 Flachrinne
  • 80 mm
  • 100 mm
Beschreibung
  • Mit Kantenschutz Edelstahl
  • Baulänge 16 mm
  • Gewicht: 0,2 kg

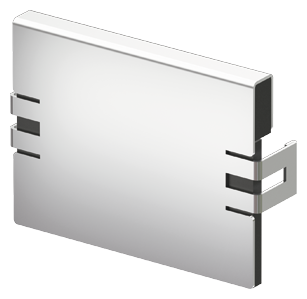

Stirnwand für Rinnenende (Flachrinne)

Passend für
  • Multiline Sealin NW100 Flachrinne
  • 80 mm
  • 100 mm
Beschreibung
  • Mit Kantenschutz Edelstahl
  • Baulänge 16 mm
  • Gewicht: 0,2 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Hinweis:
    • Der Abflusswert wird durch Einsatz reduziert
    • Bei Kernlochbohrung muss Fit-in mit eingebaut werden
  • aBG: Z-19.53-2439
  • abZ: Z-19.17-2430
  • Gewicht: 0,5 kg

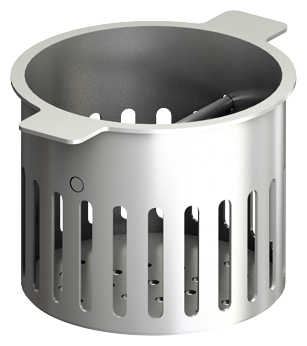

Herausnehmbarer Schmutzfang

Passend für
  • Multiline Seal in Flachrinnen
    • DN/OD 110
Beschreibung
  • Für senkrechten Abgang DN/OD 110
  • Edelstahl (V2A)
  • Gewicht: 0,3 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg

Rosthaken für Revisionsöffnung

Passend für
  • Schlitzrahmen mit Revisionsöffnung
Beschreibung
  • Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
  • Stahl verzinkt
  • Gewicht: 0,5 kg
