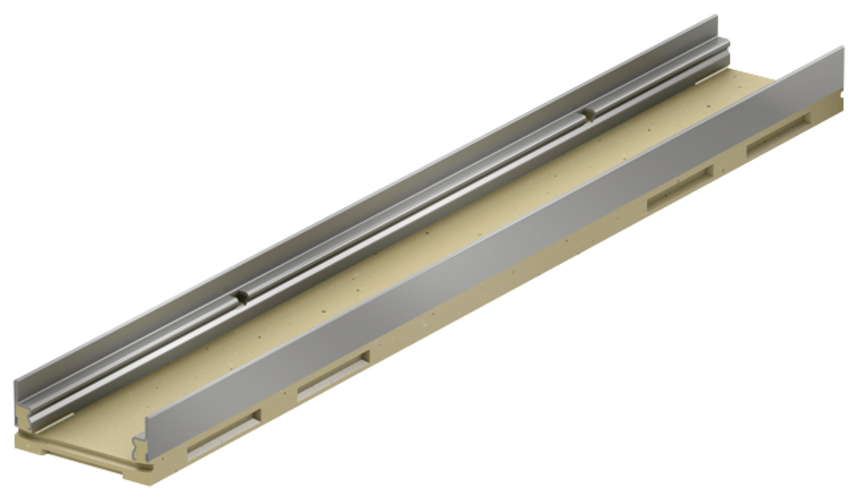

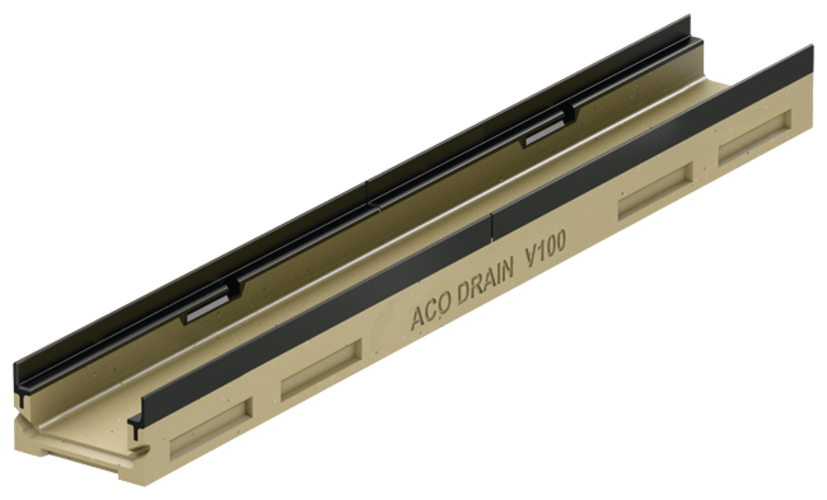

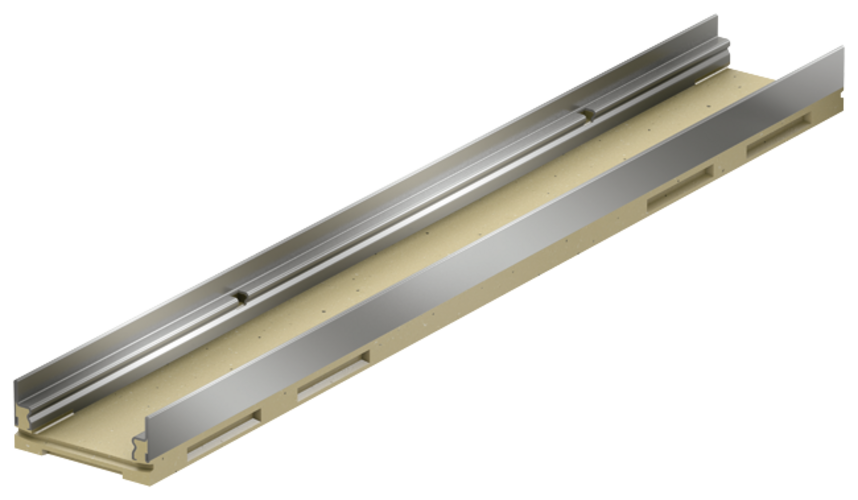

ACO DRAIN® Multiline - Flachrinnen ohne Sohlengefälle, 1000 mm
Produktvorteile
- Robuster Rinnenkörper
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau
- Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Schraublose Rostarretierung Drainlock®
Produktinformationen
- Entsprechend ÖNORM EN 1433
- Lichte Weite 100 mm
- Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
- Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
- Mit ACO DRAIN® Sicherheitsfalz (SF) für flüssigkeitsdichte Verlegung
- Passende Kombinationen in der Bauhöhe (BH) beispielhaft anhand der Ausführung Stahl verzinkt sind:
- 12327 und 12328 (BH 60)
- 12323 und 12324 (BH 80)
- 12321 und 12322 (BH 100)
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Material Zarge: Stahl verzinkt
| Abmessungen | Gewicht | Artikel-Nr. | Downloads | Merken | |||
|---|---|---|---|---|---|---|---|
| Länge | Breite | Höhe Anfang/Ende | |||||
| [mm] | [mm] | [mm] | [kg] | ||||
 | 1000 | 135 | 90 | 14,60 | 12324 | ||
| 110 | 16,10 | 12322 | |||||
 | 1000 | 135 | 60 | 9,50 | 12327 | ||
| 80 | 11,90 | 12323 | |||||
| 100 | 13,80 | 12321 | |||||
 | 1000 | 135 | 60 / 90 | 10,80 | 12328 | ||
ACO Drainlock Roste, NW 100, Klasse A 15
ACO Drainlock Roste, NW 100, Klasse B 125
ACO Drainlock Roste, NW 100, Klasse C 250
ACO SlotTop Schlitzrahmen, NW 100, Klasse C 250
ACO Drainlock Roste, NW 100, Klasse D 400
ACO SlotTop Schlitzrahmen, NW 100, Klasse D 400
ACO Drainlock Roste, NW 100, Klasse E 600
Gusseisenroste Freestyle

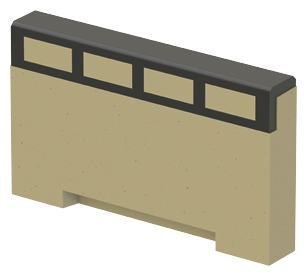

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinne
- 60 mm
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 20 mm
- Gewicht: 0,5 kg
Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinne
- 80 mm
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 20 mm
- Gewicht: 0,6 kg
Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinne
- 100 mm
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 20 mm
- Gewicht: 0,7 kg
Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinne
- 60 mm, DN/OD 50
Beschreibung
- Stahl verzinkt
- Baulänge 4 mm
- Gewicht: 0,2 kg
Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinne
- 80 mm, DN/OD 50
Beschreibung
- Stahl verzinkt
- Baulänge 4 mm
- Gewicht: 0,3 kg
Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinne
- 100 mm, DN/OD 75
Beschreibung
- Stahl verzinkt
- Baulänge 4 mm
- Gewicht: 0,3 kg

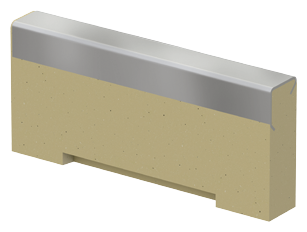

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinne
- 60 mm
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge 20 mm
- Gewicht: 0,5 kg

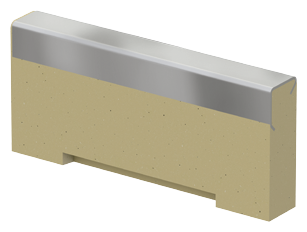

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinne
- 80 mm
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge 20 mm
- Gewicht: 0,6 kg
Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinne
- 100 mm
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge 20 mm
- Gewicht: 0,7 kg

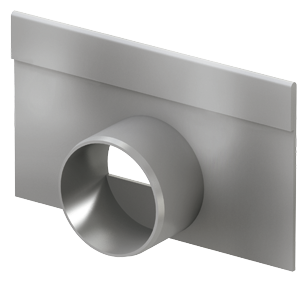

Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinne
- 60 mm, DN/OD 50
Beschreibung
- Aus Edelstahl
- Baulänge 6/4 mm
- Gewicht: 0,2 kg

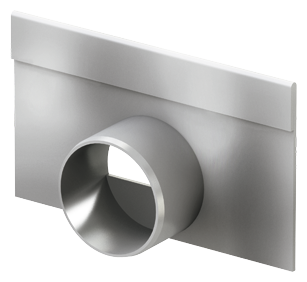

Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinne
- 80 mm, DN/OD 50
Beschreibung
- Aus Edelstahl
- Baulänge 6/4 mm
- Gewicht: 0,3 kg
Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinne
- 100 mm, DN/OD 75
Beschreibung
- Aus Edelstahl
- Baulänge 6/4 mm
- Gewicht: 0,3 kg

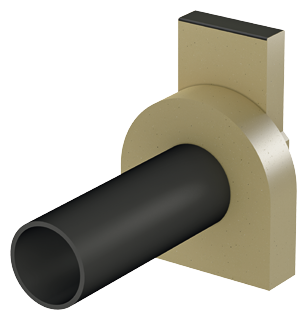

Stirnwand für Rinnenende (PE-HD Rohrstutzen)
Passend für
- V 100 G 20.
Beschreibung
- Aus Polymerbeton
- Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 110 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
- Mit Kantenschutz Gusseisen EN-GJS
- Baulänge 90 mm
- Gewicht: 7,3 kg
Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinne
- 80 mm
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 20 mm
- Gewicht: 0,6 kg
Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinne
- 100 mm
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 20 mm
- Gewicht: 0,7 kg
Rohrstutzen
Passend für
- Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
- Hofablauf
Beschreibung
- PVC
- DN/OD 110
- Länge: 100 mm
- Gewicht: 0,1 kg
Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Gewicht: 5 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 13,1 kg

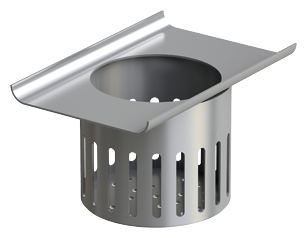

Herausnehmbarer Schmutzfang
Passend für
- Multiline Flachrinne
- DN/OD 110
Beschreibung
- Für senkrechten Abgang DN/OD 110
- Aus Edelstahl
- Gewicht: 0,3 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Gewicht: 0,2 kg
