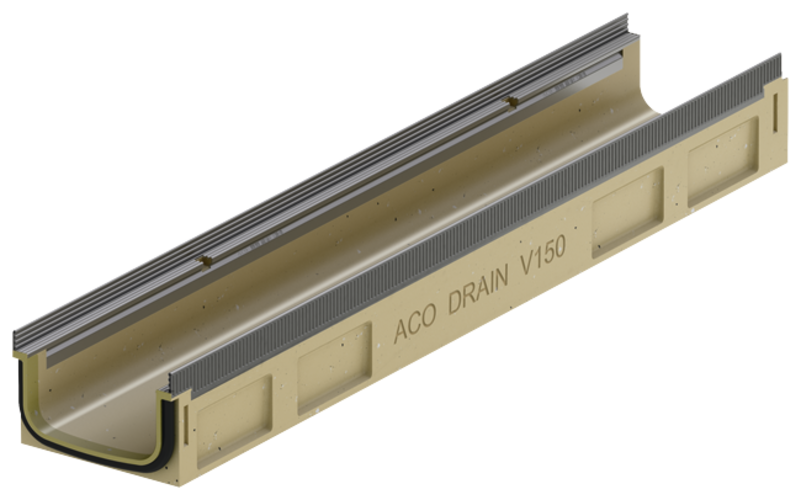

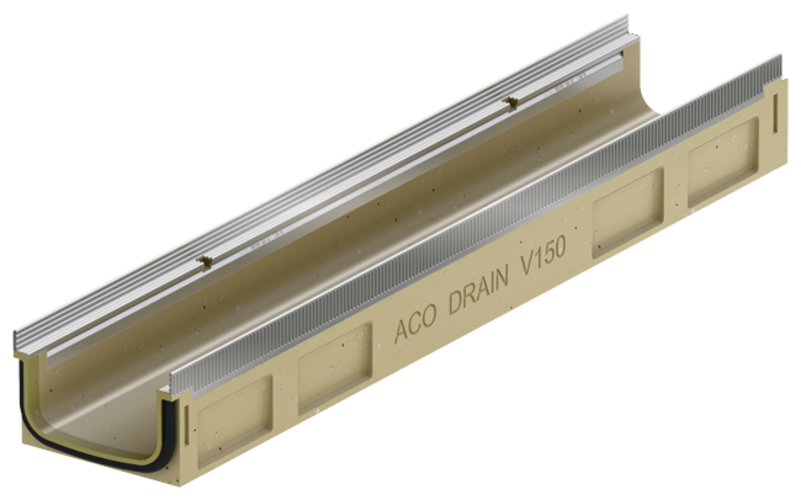

Flachrinne ohne Sohlengefälle, 1000 mm
Produktvorteile
- Robuster Rinnenkörper
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Schraublose Rostarretierung Drainlock®
Produktinformationen
- Entsprechend ÖNORM EN 1433
- Lichte Weite 150 mm
- Belastungsklassen A 15 – E 6001) gemäß ÖNORM EN 1433
- Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
- Entsprechend ÖNORM EN 1433
- Lichte Weite 150 mm
- Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
- Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
- Passende Kombinationen in der Bauhöhe (BH) bespielhaft anhand der Ausführung Stahl verzinkt sind:
- 133311 und 133312 (BH 120)
Infobox
BIM
Die aktuellste BIM Revit Version finden Sie direkt am Produkt.
ACO Drainlock Roste, NW 150, Klasse B 125
ACO Drainlock Roste, NW 150, Klasse C 250
Freestyle und Design, NW 150, Klasse C 250
ACO SlotTop Schlitzrahmen, NW 150, Klasse C 250
ACO Drainlock Roste, NW 150, Klasse D 400
Freestyle und Design, NW 150, Klasse D 400
ACO SlotTop Schlitzrahmen, NW 150, Klasse D 400
ACO Drainlock Roste, NW 150, Klasse E 600
Gusseisenroste Freestyle
Stirnwand für Rinnenanfang (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Stahl verzinkt
- Baulänge 16 mm
- Gewicht: 0,4 kg

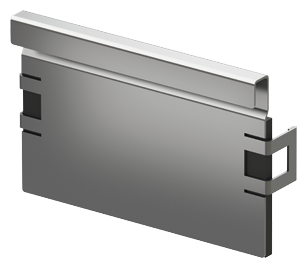

Stirnwand für Rinnenende (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Stahl verzinkt
- Baulänge 16 mm
- Gewicht: 0,4 kg

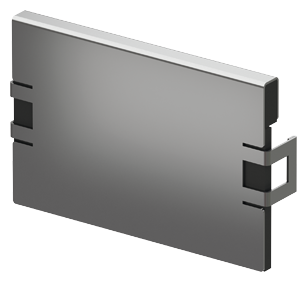

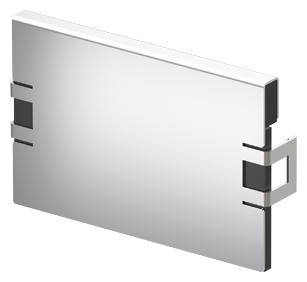

Stirnwand für Rinnenanfang (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Edelstahl
- Baulänge 16 mm
- Gewicht: 0,4 kg

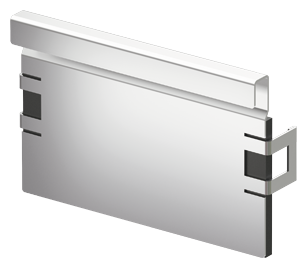

Stirnwand für Rinnenende (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Edelstahl
- Baulänge 16 mm
- Gewicht: 0,4 kg
Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Gewicht: 5 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 13,1 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 14,4 kg
Brandschutz-Einsatz
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- Parkdeckabläufe Passavant aus Gusseisen
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Hinweis:
- Der Abflusswert wird durch Einsatz reduziert
- Bei Kernlochbohrung muss Fit-in mit eingebaut werden
- aBG: Z-19.53-2439
- abZ: Z-19.17-2430
- Gewicht: 0,5 kg
Herausnehmbarer Schmutzfang
Passend für
- Multiline Seal in Flachrinnen
- DN/OD 110
Beschreibung
- Für senkrechten Abgang DN/OD 110
- Edelstahl (V2A)
- Gewicht: 0,3 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Gewicht: 0,2 kg
Rosthaken für Revisionsöffnung
Passend für
- Schlitzrahmen mit Revisionsöffnung
Beschreibung
- Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
- Stahl verzinkt
- Gewicht: 0,5 kg
