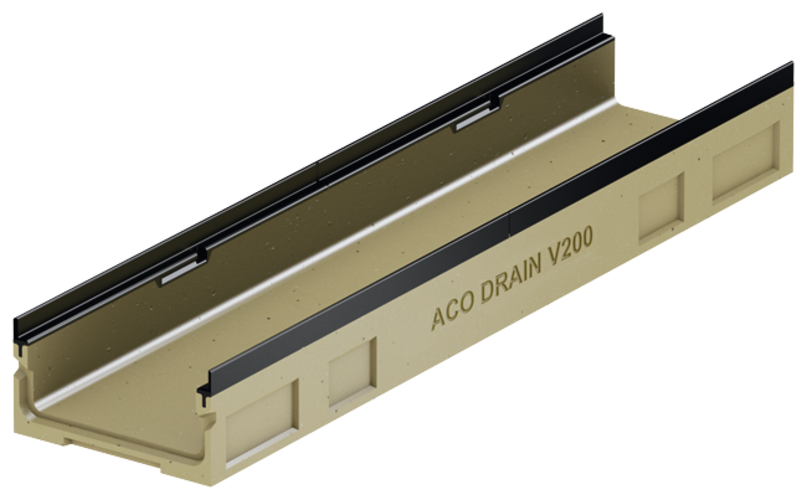

ACO DRAIN® Multiline - Flachrinnen ohne Sohlengefälle, 1000 mm
Produktvorteile
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau
- Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Robuster Rinnenkörper
- Mit schraubloser Rostarretierung Drainlock®
Produktinformationen
- Entsprechend ÖNROM EN 1433
- Lichte Weite 200 mm
- Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433

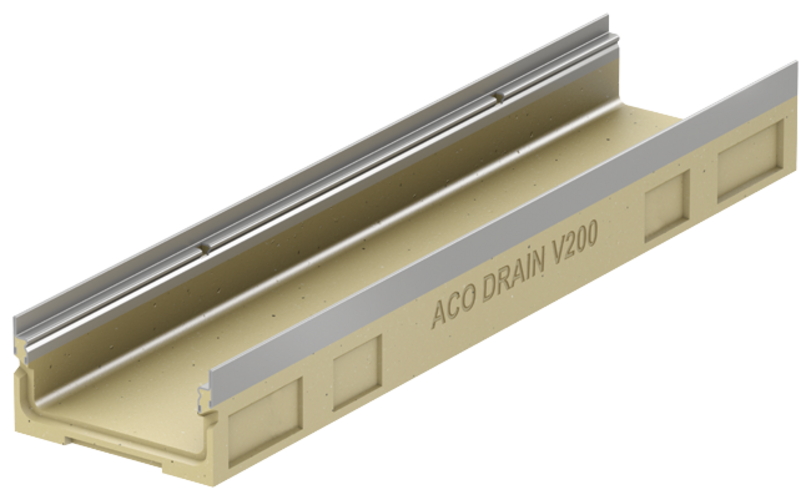

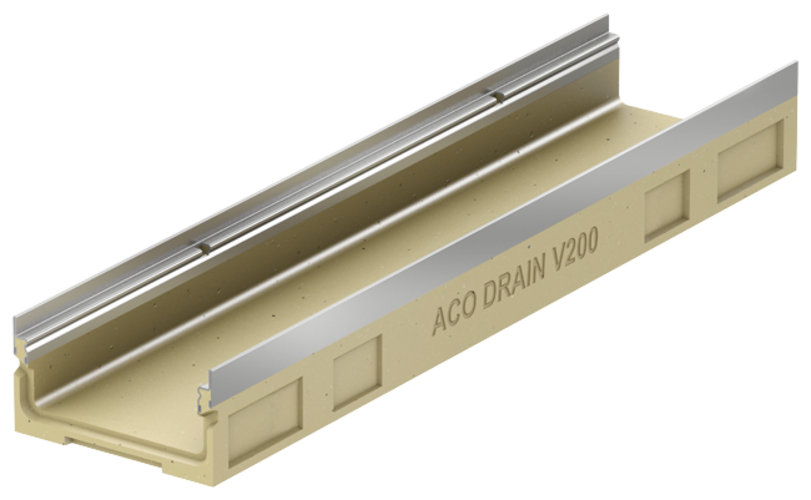

- Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
- Mit ACO DRAIN® Sicherheitsfalz (SF) für flüssigkeitsdichte Verlegung
- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss
- Ausführung mit senkrechtem, flüssigkeitsdichtem Rohranschluss mit Lippenlabyrinthdichtung (LLD) aus NBR
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Material Zarge: Stahl verzinkt
| Abmessungen | Gewicht | Artikel-Nr. | Downloads | Merken | |||
|---|---|---|---|---|---|---|---|
| Länge | Breite | Höhe Anfang/Ende | |||||
| [mm] | [mm] | [mm] | [kg] | ||||
 | 1000 | 235 | 120 | 21,60 | 13121 | ||
 | 1000 | 235 | 120 | 21,30 | 13122 | ||
ACO Drainlock Roste, NW 200, Klasse B 125
ACO Drainlock Roste, NW 200, Klasse C 250
ACO SlotTop Schlitzrahmen, NW 200, Klasse C 250
ACO Drainlock Roste, NW 200, Klasse D 400
ACO SlotTop Schlitzrahmen, NW 200, Klasse D 400
ACO Drainlock Roste, NW 200, Klasse E 600
Gusseisenroste Freestyle

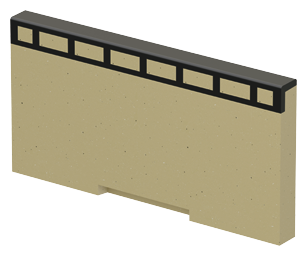

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinnen
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 20 mm
- Gewicht: 1,4 kg
413545
Passend für
- Multiline Flachrinnen
- 80 mm
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 20 mm
- Gewicht: 1 kg
Brandschutz-Einsatz
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- Parkdeckabläufe Passavant aus Gusseisen
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Hinweis:
- Der Abflusswert wird durch Einsatz reduziert
- Bei Kernlochbohrung muss Fit-in mit eingebaut werden
- aBG: Z-19.53-2439
- abZ: Z-19.17-2430
- Gewicht: 0,5 kg
Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Gewicht: 5 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 13,1 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 14,4 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Gewicht: 0,2 kg
