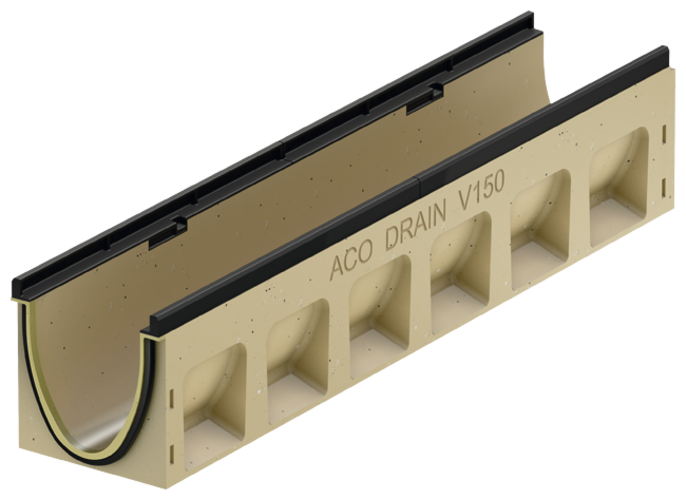

Rinnenkörper mit Sohlengefälle, 1000 mm

Produktvorteile

  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
    • Serienmäßig mit EPDM -Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Verbesserte Selbstreinigung durch V -Querschnitt und durchgängig glatte Rinnensohle
  • Schraublose Rostarretierung Drainlock®

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Lichte Weite 150 mm
  • Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
  • Mit Kantenschutz 12 mm aus Gusseisen
  • Zur Verlegung mit integriertem Sohlengefälle 0,5 %
  • Typ 1-10 für bis zu 10 m Stranglänge
  • Ausschließlich Typ 5 und 10 direkt an Einlaufkasten anschließbar
  • Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
    • Typ 5 – 5.0 – 5.0.2 – 5.1 – 5.2
    • Typ 10 – 10.0 – 10.0.2 – 10.1 – 10.2

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Ausführung Kantenschutz: Gusseisen

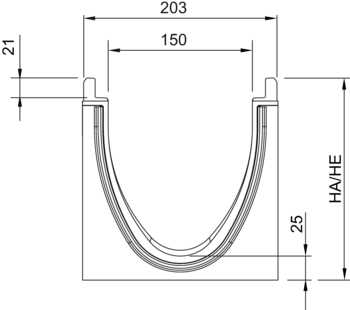

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000203205 / 210136,30152201
210 / 215236,80152202
215 / 220337,40152203
220 / 225437,90152204
225 / 230538,50152205
230 / 235639,00152206
235 / 240739,50152207
240 / 245840,10152208
245 / 250940,60152209
250 / 2551041,20152210

Kombistirnwand

Passend für
  • V 150 P/G 0. - 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 30mm
  • Stirnwand für Rinnenende (LLD)
  • Gewicht: 4 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 P/G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 2,4 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 P/G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 2,9 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 P/G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 3,4 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 150 P/G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 3,9 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 150 P/G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,5 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 150 P/G 5.0
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,6 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 150 P/G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,7 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 150 P/G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 3,1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 150 P/G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 30mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,3 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 150 P/G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 30mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,5 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 150 P/G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 30mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,6 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 150 P/G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 30mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 3,2 kg

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Gewicht: 0,1 kg

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 160
  • Punktablauf
Beschreibung
  • PVC
  • DN/OD 160
  • Länge: 150 mm
  • Gewicht: 0,5 kg

Geruchsverschluss

Passend für
  • Einlaufkästen mit Abgang DN/OD 160
  • Punktablauf
Beschreibung
  • PVC
  • DN/OD 160
  • Gewicht: 1,9 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg
