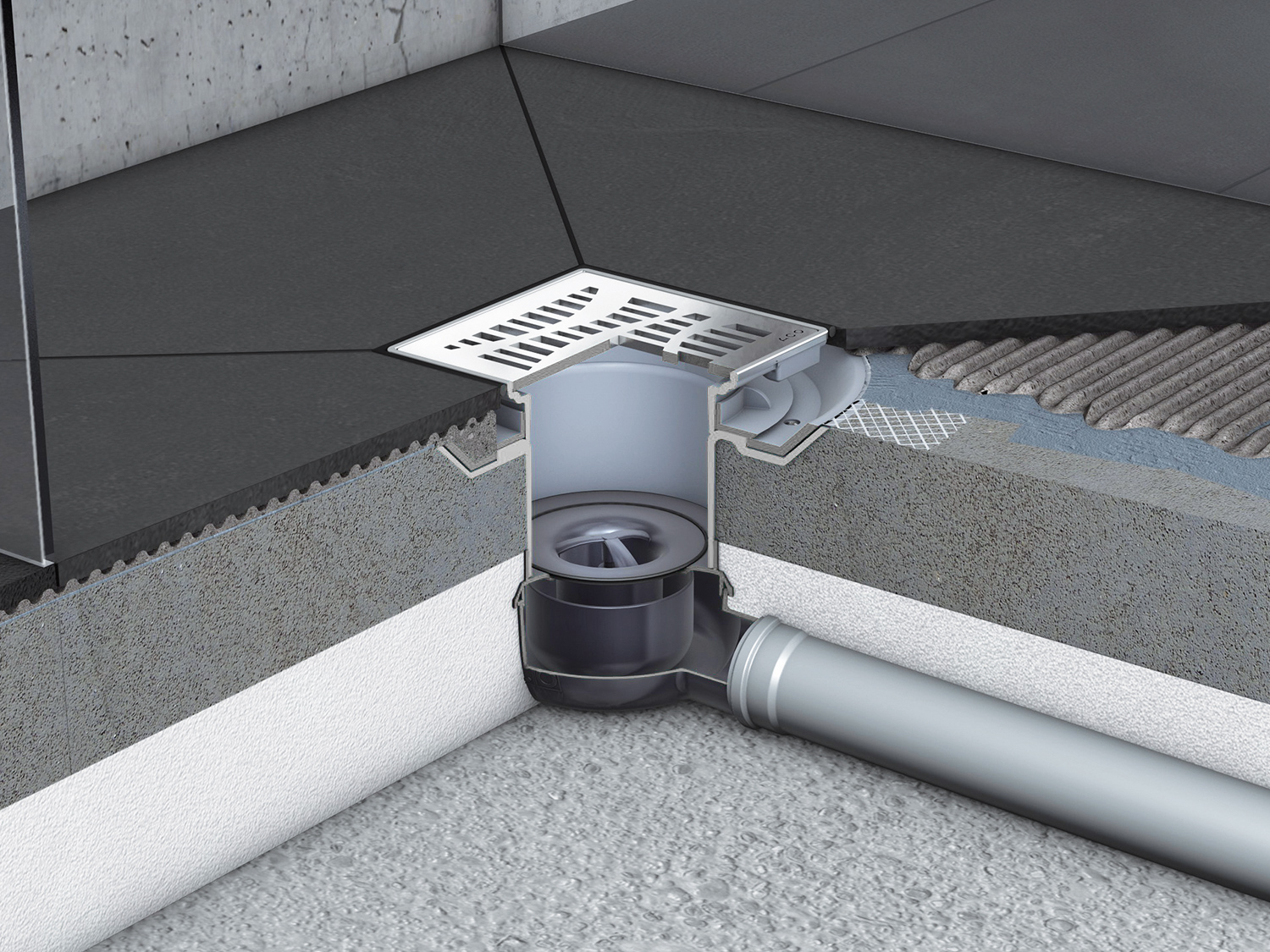

ACO Komplettabläufe EasyFlow
Produktvorteile
- Minimaler Bodenaufbau: 89 mm
- Nachrüstbarer Pressdichtungsflansch
- Optimale Reinigungsmöglichkeit
- Höhenverstellbare Aufsatzstücke
- Mit Bauschutzdeckel
- Optionaler Dünnbettflansch für Aufsatzstücke
- Freie Wahl des Bodenaufbaus
Produktinformationen
- Aus Kunststoff (Polypropylen)
- Geprüft nach DIN 1253 (Sperrwasserhöhe: 50 mm)
- Mit herausnehmbarem Geruchsverschluss
- Mit Halte-/Anschlussrand
- Mit integrierter Dichtung des Ringspaltes zwischen Ablaufkörper und Aufsatzstück
- Passende Aufsatzstücke
Brandschutz
Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß abG Z-19.53.2442 bei Verwendung eines Brandschutz-Sets.
Ohne seitlichen Zulauf
Mit seitlichem Zulauf
Aufsatzstücke Standard für Ablaufkörper Easyflow
Aufsatzstücke für Verbundabdichtung für Ablaufkörper Easyflow
Verlängerung
Passend für
- Alle Bodenabläufe Easyflow
- Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Aus Kunststoff
- Geeignet für die Aufnahme von Aufsatzstücken aus Kunststoff sowie Pressdichtungsflanschen
- Mit Lippendichtung
- Für den vertieften Einbau von Bodenabläufen
- Höhenausgleich ca. 160 mm
- Gewicht: 0,3 kg

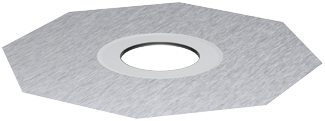

Dünnbettflansch
Passend für
- Alle Aufsatzstücke Easyflow
- 2500.77.11, 2700.77.11, 2700.77.12
- 5141.22.00, 5141.23.00, 5141.24.00, 5141.25.00, 5141.38.00, 5141.43.00, 5141.46.00
- Aufsatzstücke mit Stutzendurchmesser: 125 mm
Beschreibung
- Flansch aus Kunststoff mit angespritztem Vlies
- Geeignet für die Aufnahme von bauseits eingebrachten Flüssigabdichtungen im Verbundverfahren
- Gewicht: 0,2 kg
Dünnbettflansch
Passend für
- Alle Aufsatzstücke Easyflow
- 2500.77.11.
- 2700.77.11
- 2700.77.12
- Aufsatzstücke mit Stutzendurchmesser: 125 mm
Beschreibung
- Flansch aus Kunststoff mit angespritztem Vlies
- Geeignet für die Aufnahme von bauseits eingebrachten Flüssigabdichtungen im Dünnbettverfahren
- Gewicht: 0,2 kg
- Gewicht: 0,2 kg
Pressdichtungsflansch
Passend für
- Alle Bodenabläufe Easyflow
Beschreibung
- Flansch aus Kunststoff
- Losflansch aus Edelstahl
- Geeignet für die Aufnahme von bauseits eingebrachten Abdichtfolien für Dichtungsbahnen aus Kunststoffen, Elastomeren oder Bitumen
- Gewicht: 0,6 kg

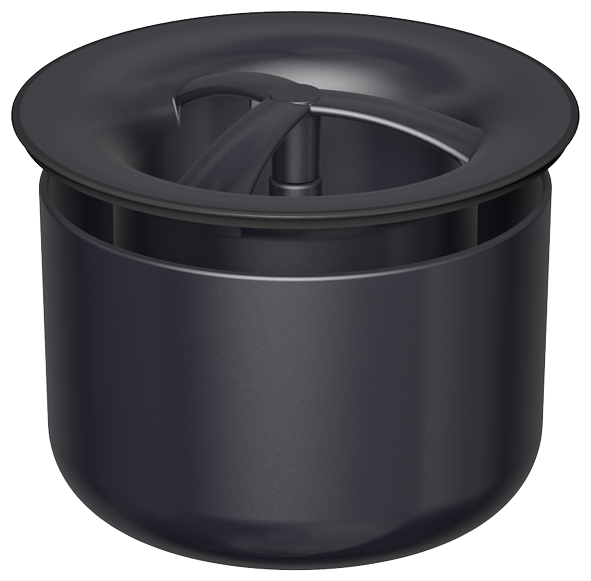

Geruchsstopp
Passend für
- Bodenabläufe Easyflow
- Standard
- DN 50
Beschreibung
- Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
- Gewicht: 0,1 kg
Geruchsstopp
Passend für
- Bodenabläufe Easyflow
- Standard
- DN 70/ DN 100
Beschreibung
- Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
- Gewicht: 0,1 kg
Einbauset Fit-in
Passend für
- Bodenabläufe Easyflow
- Stutzenneigung: 90°
- DN 50
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 225 mm
- Abmessungen Fit-in
- Ø: 215 mm
- Höhe: 139 mm
- Bauaufsichtliche Zulassung
- AbZ. Z‑19.17‑2159
- abG: Z-19.53-2442
- Gewicht: 3,1 kg
Einbauset Fit-in
Passend für
- Bodenabläufe Easyflow
- Stutzenneigung: 90°
- DN 70
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 225 mm
- Abmessungen Fit-in
- Ø: 215 mm
- Höhe: 139 mm
- Bauaufsichtliche Zulassung
- AbZ. Z‑19.17‑2159
- abG: Z-19.53-2442
- Gewicht: 3 kg
Einbauset Fit-in
Passend für
- Bodenabläufe Easyflow
- Stutzenneigung: 90°
- DN 100
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 225 mm
- Abmessungen Fit-in
- Ø: 215 mm
- Höhe: 139 mm
- Bauaufsichtliche Zulassung
- AbZ. Z‑19.17‑2159
- abG: Z-19.53-2442
- Gewicht: 3 kg
