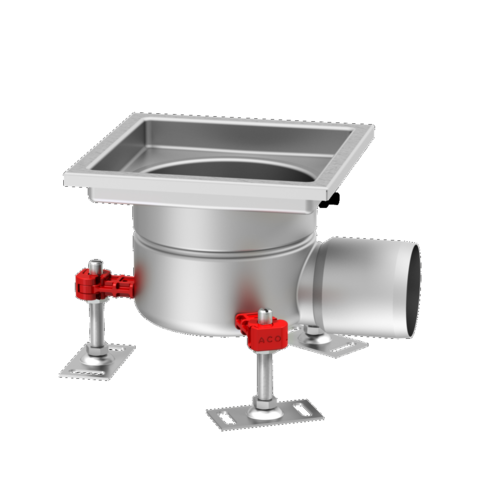

Edelstahl Bodenablauf 142 einteilig - Ablaufstutzen waagrecht

Produktvorteile

  • Hygienisches Design nach ÖNORM EN 1672 und ÖNORM EN 14159
  • Edelstahlablauf entsprechend ÖNORM EN 1253
  • Werkstoff 1.4301, Ausführung 1.4404 auf Anfrage
  • Glatter Boden und abgerundete Ecken verhindern Restwasserbildung
  • Komplett herausnehmbarer und einfach zu reinigender Geruchsverschluss
  • Sichtstege hinterfüttert
  • Mit Bauschutzdeckel
  • EasyFix Füße mit Schnellverstellung

Produktinformationen

Einteilige Bodenabläufe mit fixer Bauhöhe werden überall dort eingesetzt wo die Rohbauebene nicht entwässert werden muss, bzw. der Fußbodenaufbau ein mehrteiliges System nicht zu lässt.

Die Bodenabläufe können mit verschiedenen Rosten kombiniert werden.

Roste in den Belastungsklassen L15 bis N250 stehen zur Verfügung.

Ablaufwerte:

  • DN 70 1,4 l/s
  • DN 100 1,6 l/s
AussparungDurchmesserAblaufstutzen ∅GeruchsverschlussAbflusswert

EN 1253-1 / Direkte *
WerkstoffArtikel-Nr.Merken
[mm][mm][mm][l/s]
200 x 2007075Ohne1.4301414704
1.4404414804
Mit1,45 / 1,71.4301414705
1.4404414805
200 x 200100110Ohne1.4301414706
1.4404414806
Mit1,45 / 1,71.4301414707
1.4404414807
200 x 2007075Mit1,45 / 1,71.4301414746
1.4404414846
200 x 200100110Mit1,45 / 1,71.4301414747
1.4404414847

ACO Trichter

Passend für
  • ACO gully tops with frame dimensions 200 x 200 mm

ACO Trichter

Passend für
  • ACO gully tops with frame dimensions 200 x 200 mm

ACO Trichter


ACO Trichter


ACO Trichter - tragbar


ACO Trichter - tragbar


Schlammkorb

Passend für
  • ACO Ablauf 142 und 157 - horizontal
    • Feste Höhe oder teleskopisch
  • ACO hygienische Kastenrinne
    • Rinnendimension
    • Breite Wo [mm]: 300, 400, 500, 600, 800
    • Auslass øD [mm]: 142 oder geschweißt mit ACO hygienischer Ablauf 157
    • Richtung des Ablaufauslasses: horizontal
Beschreibung
  • Edelstahl
  • 0,3 Liter Fassungsvermögen
  • Werkstoff 1.4301 (304)

Schlammkorb

Passend für
  • ACO Ablauf 142 und 157 - horizontal
    • Feste Höhe oder teleskopisch
  • ACO hygienische Kastenrinne
    • Rinnendimension
    • Breite Wo [mm]: 300, 400, 500, 600, 800
    • Auslass øD [mm]: 142 oder geschweißt mit ACO hygienischer Ablauf 157
    • Richtung des Ablaufauslasses: horizontal
Beschreibung
  • Edelstahl
  • 0,3 Liter Fassungsvermögen
  • Werkstoff 1.4404 (316L)

ACO Trichter

Passend für
  • ACO hygienischer Ablauf 142
  • Aufsatz 200x200 mm
Beschreibung
  • Edelstahl
  • Werkstoff 1.4301 (304)

ACO Trichter - tragbar

Passend für
  • ACO drainage independent of visible edge dimensions
Beschreibung
  • Edelstahl
  • Werkstoff 1.4301 (304)

Steckgeruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg

xx_Standard foul air trap

Passend für
  • ACO hygienischer Ablauf 142
    • Feste Höhe
    • Teleskopisch
Beschreibung

Edelstahl

  • Wasserverschluss: 50 mm
  • Werkstoff 1.4301 (304)

xx_Standard foul air trap

Passend für
  • ACO hygienischer Ablauf 142
    • Feste Höhe
    • Teleskopisch
Beschreibung

Edelstahl

  • Wasserverschluss: 50 mm
  • Werkstoff 1.4404 (316L)

Friktionsring

Passend für
  • ACO hygienischer Ablauf 142
    • Teleskopisch
Beschreibung

SBR


xx_Standard foul air trap support

Passend für
  • ACO hygienischer Ablauf 142
    • Feste Höhe
    • Teleskopisch
Beschreibung

NBR
