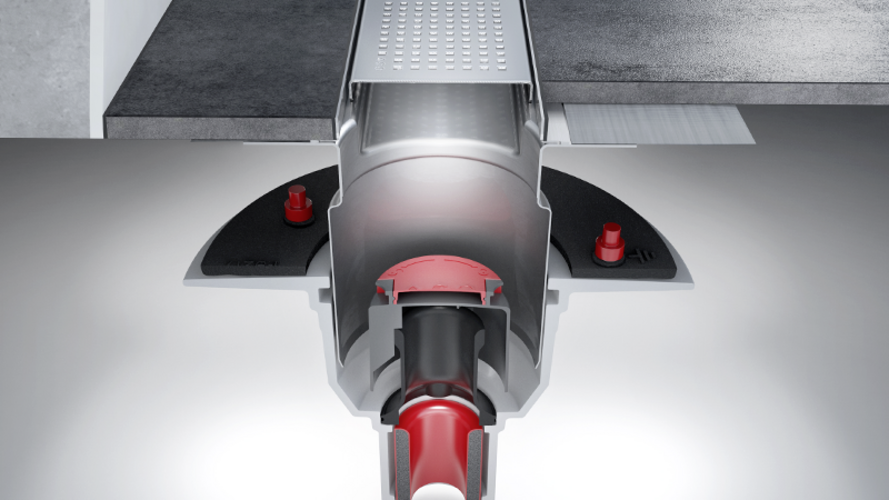

Ablaufkörper Passavant zur Reihenduschrinne ACO ShowerDrain Public 110
Produktvorteile
- Sonderbauformen bis 5 m auf Anfrage
- Werkseitig angebrachte Dichtmanschette
- Sekundärentwässerung
- Stufenlos höhenverstellbar
- Ablaufkörper aus Edelstahl
- Rinnenkörper: Edelstahl, gebeizt
- Ablaufkörper: Edelstahl
- Baustoffklasse A1
- Geprüfte und praxisgerechte Brandschutzlösungen (AbZ. Z-19.17-2144)
- Bei Einbau Fit-in - Mindest-Deckendicke: 100 mm
- abG: Z-19.53-2419
- Schallschutzgeprüft gemäß DIN EN 4109/VDI 4100:2012
- Schallpegel: L≤ 22 dB(A)
Produktinformationen
- Belastungsklasse: K3 (ÖNORM EN 1253-1)
- Rinnenbreite Innen: 107 mm
- Abflusswerte: bis 2,0 l/s; abhängig von der Auswahl des Ablaufkörpers
- Stutzenausführung: 90 °, Ø 125 mm; passend für ACO Bodenablauf 142 aus Edelstahl
- Geruchsverschluss: 1-teilig, herausnehmbar
- Flanschausführung: fest angeformt, werkseitig angebrachte Dichtmanschette mit 60 mm Überlappung
- Flansch: umlaufend, Wandaufkantung hinten
- Montage: Baukastensystem, bestehend aus Rinnenkörper, separatem Ablaufkörper und Rosten
- Lieferumfang Rinnenkörper: Höhenverstellfüße, Schallschutzzubehör
- Zubehör: ACO ShowerStep
Einbauhöhe bis Oberkante Estrich:
Mit Bodenablauf Ablaufstutzen waagrecht DN 70:
- Rinnenlänge 1500 / 2000 von min 175 mm – max 245 mm
- Rinnenlänge 2500 / 3000 von min 180 mm – max 250 mm
Mit Bodenablauf Ablaufstutzen waagrecht DN 100
- Rinnenlänge 1500 / 2000 von min 207 mm – max 277 mm
- Rinnenlänge 2500 / 3000 von min 212 mm – max 282 mm
Mit Bodenablauf Ablaufstutzen senkrecht DN 70 / DN 100
- Rinnenlänge 1500 / 2000 von min 60 mm – max 130 mm
- Rinnenlänge 2500 / 3000 von min 65 mm – max 135 mm
- Gusseisen, Werkstoff EN-GJL-200
- Geprüft gemäß DIN EN 1253-1
- Oberfläche:
- Weiß epoxiert (Easy-to-clean Beschichtung)
- Anschluss an alle handesüblichen Abdichtungssysteme
- Rohranschluss SML gemäß: DIN EN 877
- Kernbohrung: Ø 160 mm
Brandschutz
Feuerwiderstandsklasse R 30 – R 90 bzw. R 120 geprüft gemäß AbZ: Z-19.17-2144 bei Verwendung eines Brandschutz-Sets.

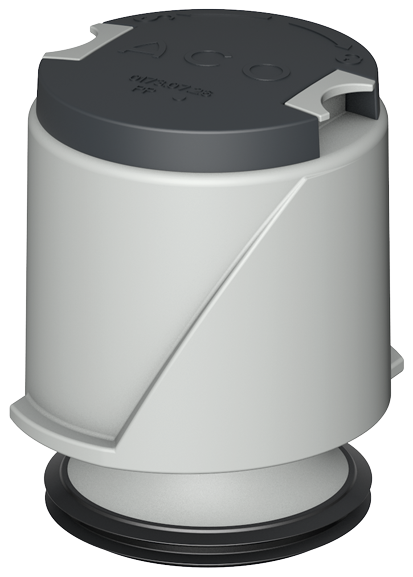

Geruchsverschluss
Passend für
- Alle Ablaufkörper Passavant
- DN 50 – DN 100
Beschreibung
- Bestehend aus:
- Glocke und Staurohr
- Gewicht: 0,2 kg

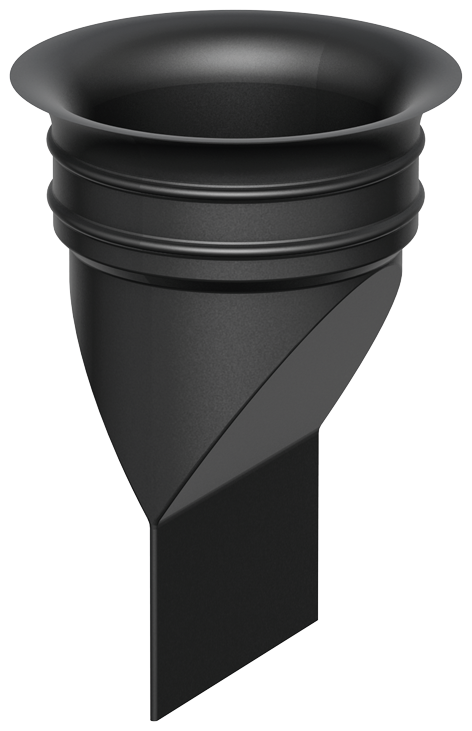

Geruch- und Rauchstopp
Passend für
- Geruchsverschluss
- Brandschutz-Sets
Beschreibung
- Aus Gummi
- Nur in Verbindung mit Geruchverschluss oder Brandschutz-Set
- Bei ACO Bodenablauf Passavant: Durchflussreduzierung auf 0,3 l/s
- Gewicht: 0,1 kg

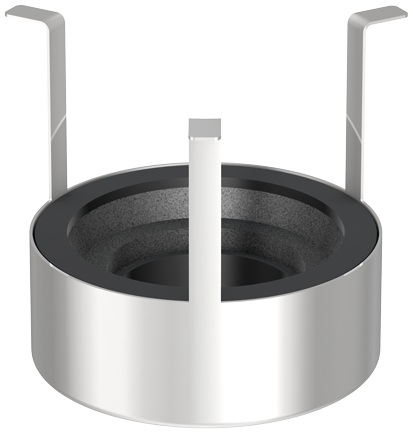

Fit-in Einbauset
Passend für
- Ablaufkörper Passavant
- Stutzenneigung: 90°
- DN 50
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 160 mm
- Abmessungen Fit-in
- Durchmesser: 159 mm
- Höhe: 149 mm
- Bauaufsichtliche Zulassung:
- AbZ. Z‑19.17‑2144
- aBG: Z-19.53-2419
- Gewicht: 1,2 kg

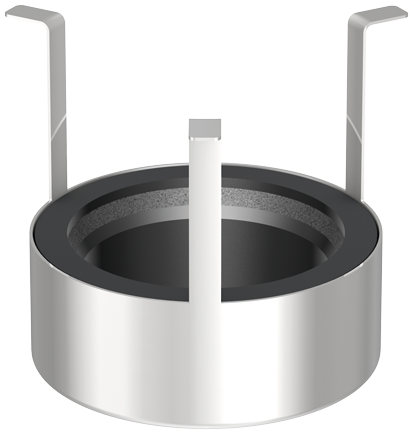

Fit-in Einbauset
Passend für
- Ablaufkörper Passavant
- Stutzenneigung: 90°
- DN 70
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 160 mm
- Abmessungen Fit-in
- Durchmesser: 159 mm
- Höhe: 149 mm
- Bauaufsichtliche Zulassung:
- AbZ. Z‑19.17‑2144
- aBG: Z-19.53-2419
- Gewicht: 1,2 kg

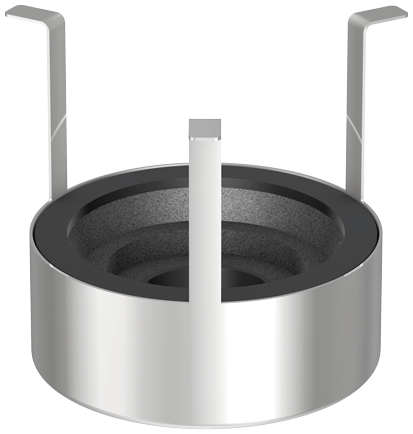

Fit-in Einbauset
Passend für
- Ablaufkörper Passavant
- Stutzenneigung: 90°
- DN 100
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 160 mm
- Abmessungen Fit-in
- Durchmesser: 159 mm
- Höhe: 149 mm
- Bauaufsichtliche Zulassung:
- AbZ. Z‑19.17‑2144
- aBG: Z-19.53-2419
- Gewicht: 1 kg

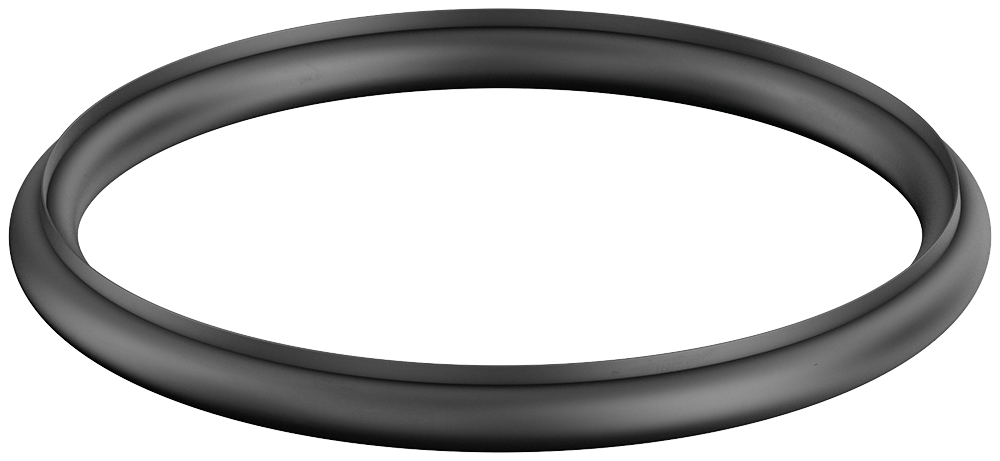

Abdichtring
Passend für
- Alle Aufsatzstücke Passavant
- DN 50 – DN 100
Beschreibung
- Zur Abdichtung zwischen Aufsatzstück und Ablaufkörper
- Farbe Ring: schwarz
- Gewicht: 0,1 kg
Geruchsverschluss
Passend für
- Alle Ablaufkörper Passavant
- DN 50 – DN 100
Beschreibung
- Bestehend aus:
- Glocke und Staurohr
- Gewicht: 0,2 kg
Geruch- und Rauchstopp
Passend für
- Geruchsverschluss
- Brandschutz-Sets
Beschreibung
- Aus Gummi
- Nur in Verbindung mit Geruchverschluss oder Brandschutz-Set
- Bei ACO Bodenablauf Passavant: Durchflussreduzierung auf 0,3 l/s
- Gewicht: 0,1 kg
Fit-in Einbauset
Passend für
- Ablaufkörper Passavant
- Stutzenneigung: 90°
- DN 50
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 160 mm
- Abmessungen Fit-in
- Durchmesser: 159 mm
- Höhe: 149 mm
- Bauaufsichtliche Zulassung:
- AbZ. Z‑19.17‑2144
- aBG: Z-19.53-2419
- Gewicht: 1,2 kg
Fit-in Einbauset
Passend für
- Ablaufkörper Passavant
- Stutzenneigung: 90°
- DN 70
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 160 mm
- Abmessungen Fit-in
- Durchmesser: 159 mm
- Höhe: 149 mm
- Bauaufsichtliche Zulassung:
- AbZ. Z‑19.17‑2144
- aBG: Z-19.53-2419
- Gewicht: 1,2 kg
Fit-in Einbauset
Passend für
- Ablaufkörper Passavant
- Stutzenneigung: 90°
- DN 100
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 160 mm
- Abmessungen Fit-in
- Durchmesser: 159 mm
- Höhe: 149 mm
- Bauaufsichtliche Zulassung:
- AbZ. Z‑19.17‑2144
- aBG: Z-19.53-2419
- Gewicht: 1 kg
Abdichtring
Passend für
- Alle Aufsatzstücke Passavant
- DN 50 – DN 100
Beschreibung
- Zur Abdichtung zwischen Aufsatzstück und Ablaufkörper
- Farbe Ring: schwarz
- Gewicht: 0,1 kg
