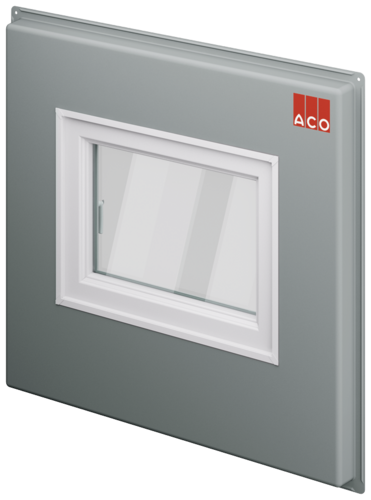

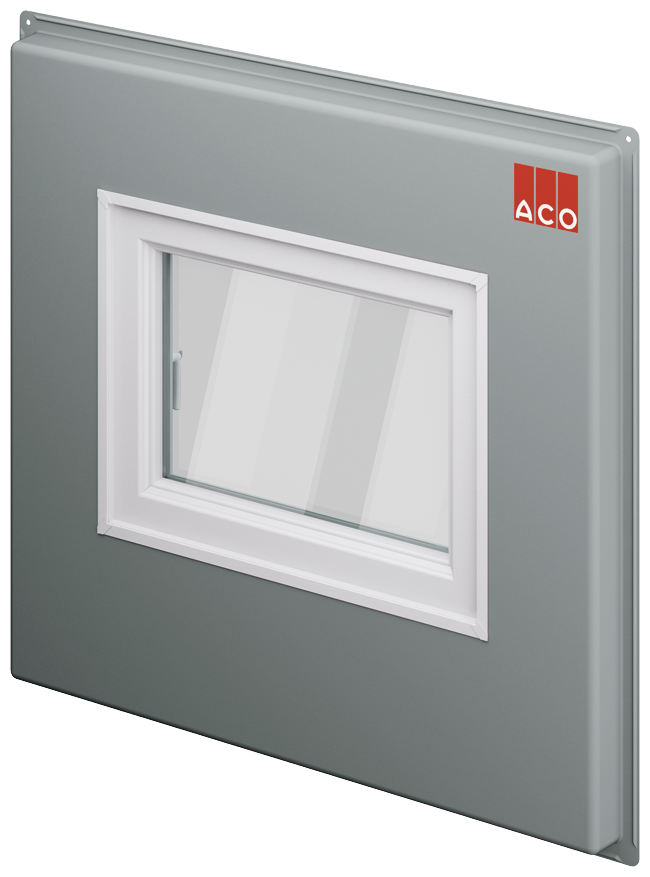

ACO Therm® Block mit integriertem hochwasserdichten* Dreh-Kippflügel

Produktvorteile

  • Fenster in der Dämmebene
  • Optimaler Isothermenverlauf
  • Wärmebrückenfreie Lichtschachtmontage
  • Umlaufender Abdichtungsflansch
  • Fertige Oberfläche
  • Verputzen und Streichen im Lichtschacht entfällt
  • Wärmeleitwert 0,025 W/(mK)

Produktinformationen

  • Hochdämmender PUR-Schaum
  • Lichtschachtmontage mit Spaxschrauben
  • ABS Wanne
  • Luftdicht eingeschäumte Fensterzarge
  • Montierbare Lichtschächte
    • 1000 x 1000 x 400 mm
    • 1000 x 1000 x 600 mm
    • 1000 x 1300 x 400 mm
    • 1000 x 1300 x 600 mm
    • 1250 x 1000 x 400 mm
    • 1250 x 1300 x 600 mm

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie in der Tabelle "Bestellinformationen" in der Spalte "Downloads".

AbmessungenZargengrößeBenötigte RohbauöffnungAnschlagArtikel-Nr.Merken
BreiteHöheBreite x HöheBreite x Höhe
[mm][mm][mm][mm]
15001400800 x 600810 x 610DIN-links315668
1000 x 5001010 x 460DIN-links375356
1000 x 6251010 x 635DIN-links315669
1000 x 7501010 x 760DIN-links315670
1700800 x 600810 x 610DIN-links315672
1000 x 5001010 x 460DIN-links375358
1000 x 6251010 x 635DIN-links315673
1000 x 7501010 x 760DIN-links315674
1000 x 10001010 x 1010DIN-links315675
1400800 x 600810 x 610DIN-rechts315676
1000 x 5001010 x 460DIN-rechts375355
1000 x 6251010 x 635DIN-rechts315677
1000 x 7501010 x 760DIN-rechts315678
1000 x 5001010 x 460DIN-rechts375357
1700800 x 600810 x 610DIN-rechts315680
1000 x 6251010 x 635DIN-rechts315681
1000 x 7501010 x 760DIN-rechts315682
1000 x 10001010 x 1010DIN-rechts315683

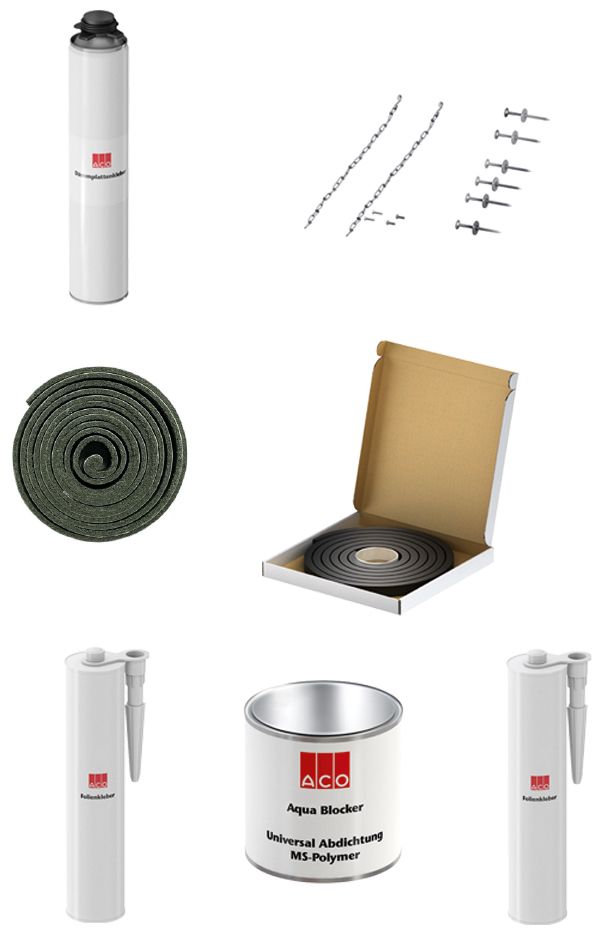

Montageset für ACO Therm® Block DWD mit Zarge bis 100 mm Dämmstärke

Passend für
  • 1 Stück ACO Therm® Block DWD mit Zarge bis 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr.315798
  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315822
  • 1 Kompriband 4m Art.-Nr. 315932
  • 1 Dichtband Dichtfix Art.-Nr. 35632
  • 1 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 3 Dichtstoff zum Streichen Art.-Nr. 315800
  • 1 Kartusche Dichtstoff Acryrub Art.-Nr.380390

Montageset für ACO Therm® Block DWD mit Zarge bis 100 mm Dämmstärke

Passend für
  • 4 Stück ACO Therm® Block DWD mit Zarge bis 100 mm Dämmstärke
Beschreibung

bestehend aus:

  • 4 Dämmplattenkleber Art.-Nr.315798
  • 4 Befestigungsset für Lichtschacht Art.-Nr. 315822
  • 4 Kompriband 4m Art.-Nr. 315932
  • 4 Dichtband Dichtfix Art.-Nr. 35632
  • 4 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 1 Dichtstoff zum Streichen Art.-Nr. 315801
  • 4 Kartusche Dichtstoff Acryrub Art.-Nr.380390

Montageset für ACO Therm® Block DWD mit Zarge bis 125 mm Dämmstärke

Passend für
  • 1 Stück ACO Therm® Block DWD mit Zarge ab 125 mm Dämmstärke
Beschreibung

bestehend aus:

  • 1 Dämmplattenkleber Art.-Nr.315798
  • 1 Befestigungsset für Lichtschacht Art.-Nr. 315797
  • 1 Kompriband 4m Art.-Nr. 315932
  • 1 Dichtband Dichtfix Art.-Nr. 35632
  • 1 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 3 Dichtstoff zum Streichen Art.-Nr. 315800
  • 1 Kartusche Dichtstoff Acryrub Art.-Nr.380390

Montageset für ACO Therm® Block DWD mit Zarge bis 125 mm Dämmstärke

Passend für
  • 4 Stück ACO Therm® Block DWD mit Zarge ab 125 mm Dämmstärke
Beschreibung

bestehend aus:

  • 4 Dämmplattenkleber Art.-Nr.315798
  • 4 Befestigungsset für Lichtschacht Art.-Nr. 315797
  • 4 Kompriband 4m Art.-Nr. 315932
  • 4 Dichtband Dichtfix Art.-Nr. 35632
  • 4 Dichtstoff aus Kartusche Art.-Nr. 315799
  • 1 Dichtstoff zum Streichen Art.-Nr. 315801
  • 4 Kartusche Dichtstoff Acryrub Art.-Nr.380390

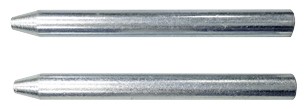

Montagebolzen

Passend für
  • 1 Stück ACO Therm® Block mit Zarge
Beschreibung

für die einfache Ausrichtung und Montage eines Therm Blocks mit Zarge vor einem Schalungselement (1 Paar)
