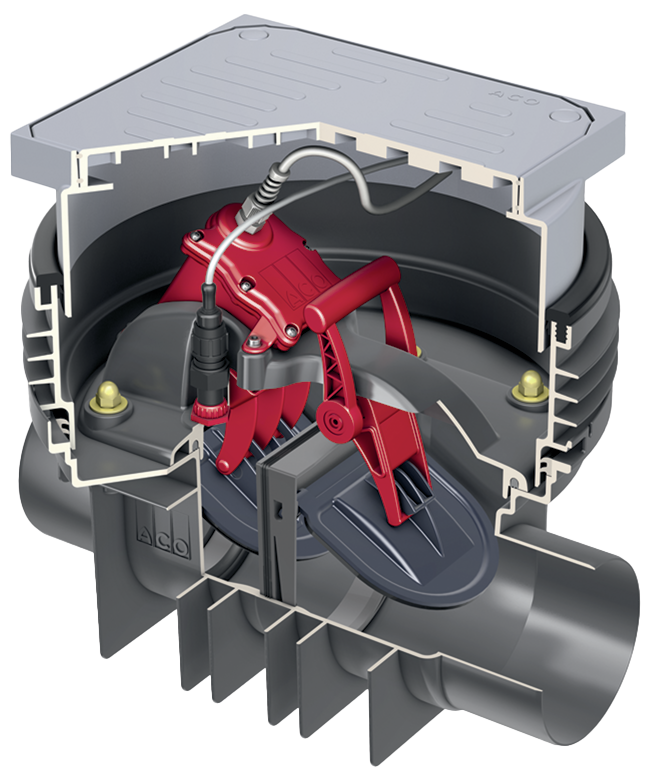

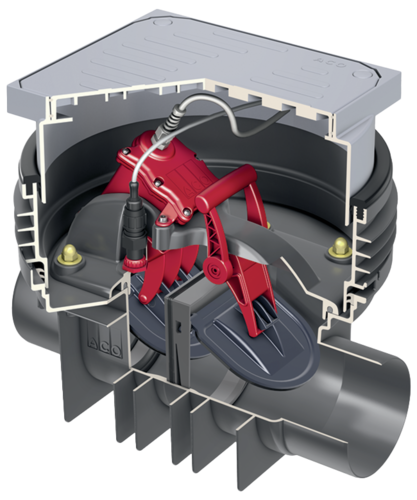

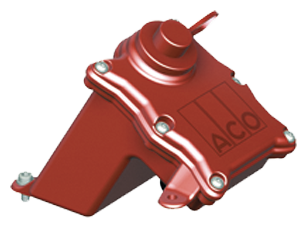

Fäkalienrückstauautomaten Quatrix‑K – mit Schachtsystem

Produktvorteile

  • Wahlweise mit höhenverstellbarem Abdichtungsflansch für WU-Beton
  • Nur 12 mm Gefällesprung
  • Nur 71 cm Montageöffnung ohne Gegengefälle
  • Optimal für den Sanierungsfall
  • Kamerabefahrbar
  • Messsystem mit Drucksensor im Gehäuse erleichtert das Verlegen der Steuerleitung und sorgt für störungsfreien Betrieb

Produktinformationen

  • Aus Kunststoff PP
  • Für Einbau in die Bodenplatte im Gebäude
  • Typ 3F geprüft gemäß ÖNORM EN 13564
  • Für fäkalienhaltiges (Schwarzwasser) und fäkalienfreies (Grauwasser) Abwasser
  • Mit 2-facher Rückstausicherung
    • Mit 1 automatischem Betriebsverschluss
    • Mit 1 manuellem Notverschluss
  • Mit großer Reinigungs- und Wartungsöffnung und Prüfrohr
  • Mit steckerfertigem, elektrischem Steuergerät IP 56 mit integrierter 4-wöchiger Selbstüberwachung
  • Mit optischer und akustischer Rückstaumeldung
  • Mit Notstromversorgung durch langlebiges Sicherheitsbatteriepaket
  • Mit potenzialfreiem Kontakt für Fernmeldung
  • Kabellänge: 5 m (Erweiterung auf 30 m möglich)
  • Höhenverstellbares und drehbares Aufsatzstück
  • Tagwasserdichte Wendeplatte für Fliesen- oder Kunststoffabdeckung
    • Belastungsklasse: K 3
  • Anschlussrohre werkseitig als Spitzenden ausgebildet
  • Abdichtungsflansch gegen drückendes Wasser als Zubehör verfügbar
  • Für den Einbau in einen außenliegenden Schacht geeignet (Einbauhinweise beachten)
EinbauNennweiteGewichtArtikel-Nr.Merken
[kg]
Zum Einbau in die BodenplatteDN 10015,4620370
DN 12515,4620487
DN 15015,4620371

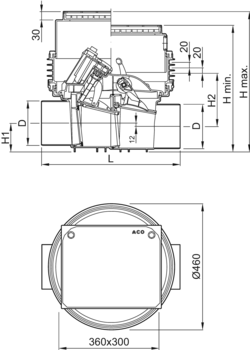

Maßzeichnung
NennweiteAbmessungenAussparung
DLH1H2H min.H max.
[mm][mm][mm][mm][mm][mm][mm]
DN 10011046079217460512560 x 710
DN 12512546986210460512560 x 730
DN 150160504104192460512560 x 820

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: Ø62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12V DC
  • Stromaufnahme: 500 mA

Betriebsverschlussklappe mit Einschiebeteil


Notverschlussklappe mit Einschiebeteil


Rückstauverschlussklappe


Verriegelungsdeckel


Deckel


Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Schmierfett

Passend für
  • Geruchsverschlussdichtung, für Dichtungen der Rückstauklappen, zur Montage von Abdeckplatten und Wendedeckel

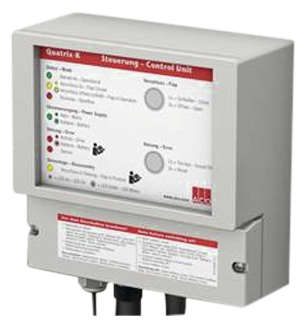

Steuergerät Ersatz


Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. >85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg

Verlängerungsstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Mit Lippendichtung
  • Stufenweise Erhöhung um je 116 mm
    • Beim Quatrix-K max. 1x Verlängerungsstück montieren
    • Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
    • Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
  • Gewicht: 3,4 kg

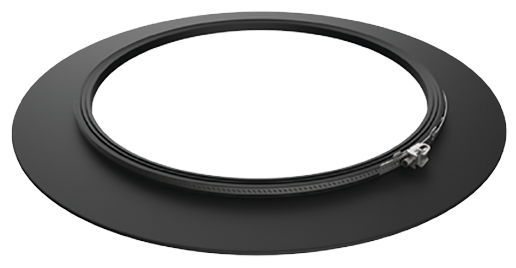

Abdichtungsflansch

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Für den Einbau in WU-Beton
    • Maximaler Grundwasserstand: 2 m
  • Gewicht: 4,2 kg

Aufsatzstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
  • Gewicht: 2,6 kg

Abdeckwendeplatte

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung

Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung

  • Gewicht: 1 kg

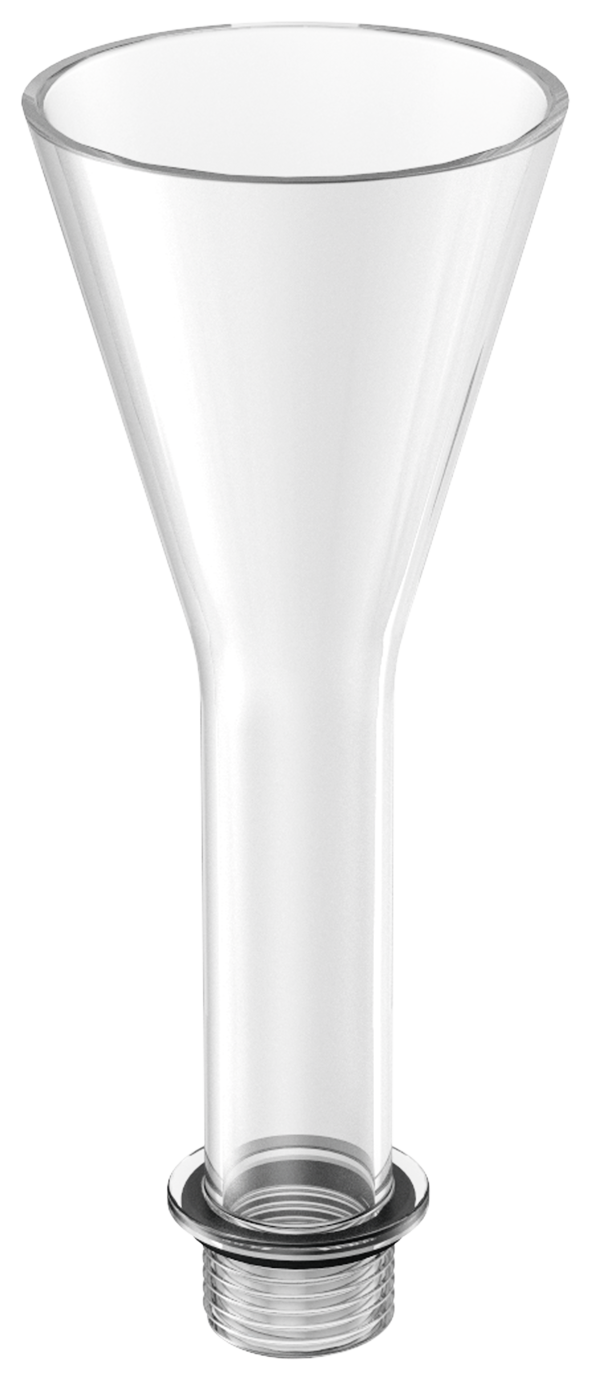

Prüftrichter

Beschreibung
  • Gewicht: 0,1 kg

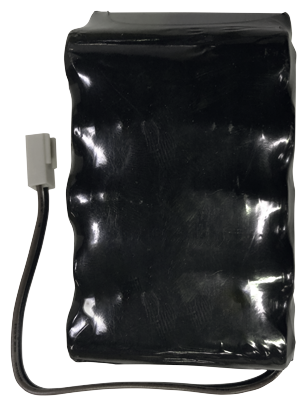

Batteriepack Ersatz


Antriebsmotor


Antriebsmotor


Verlängerungsset

Beschreibung
  • Gewicht: 1 kg

Verlängerungsset

Beschreibung
  • Gewicht: 2,1 kg

Verlängerungsset

Beschreibung
  • Gewicht: 3,2 kg

Verlängerungsset


Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg
