ACO DRAIN® PowerSlot Betonschlitzrinne für Schwerlastflächen

Bei Logistik- und Industrieflächen ist eine Entwässerung erforderlich, die hohe Verkehrs- und Umweltbelastungen dauerhaft sicher aufnimmt. Beton gewährleistet Beständigkeit gegen Frost, Tausalze und Temperaturwechsel – bei geringem Wartungsaufwand und langer Lebensdauer.

Die ACO DRAIN® PowerSlot Betonschlitzrinne ist für anspruchsvolle Logistik- und Industrieflächen ausgelegt: Ihre monolithische Bauweise sorgt für sichere Lastabtragung auch bei Rangier- und Drehbewegungen, ohne schadensanfällige bewegliche Teile. Das hohe Schluckvermögen bewältigt große Abflussmengen, reduziert Wasseranstauungen und erlaubt größere Schachtabstände. Ebenflächige Ausführungen sind staplergeeignet, für Schwerstgeräte gibt es bewehrungsverstärkte Varianten.

Produktvorteile

Einbau ohne Betonfundament/Rückenstützen möglich, geprüft nach ÖNORM EN 1433 Typ I bis F900.
Verkehrssicher und geräuscharm dank monolithischer Bauweise ohne bewegliche Teile.
Beton C50/60, frost- und tausalzbeständig, Expositionsklassen XC4 / XF4 / XD3 / XA3 (WA).
Sonderbauteile ab Werk verfügbar (Winkel-, T-, Eckstücke, Böschungsausläufe, Passrinnen/Sonderlängen).

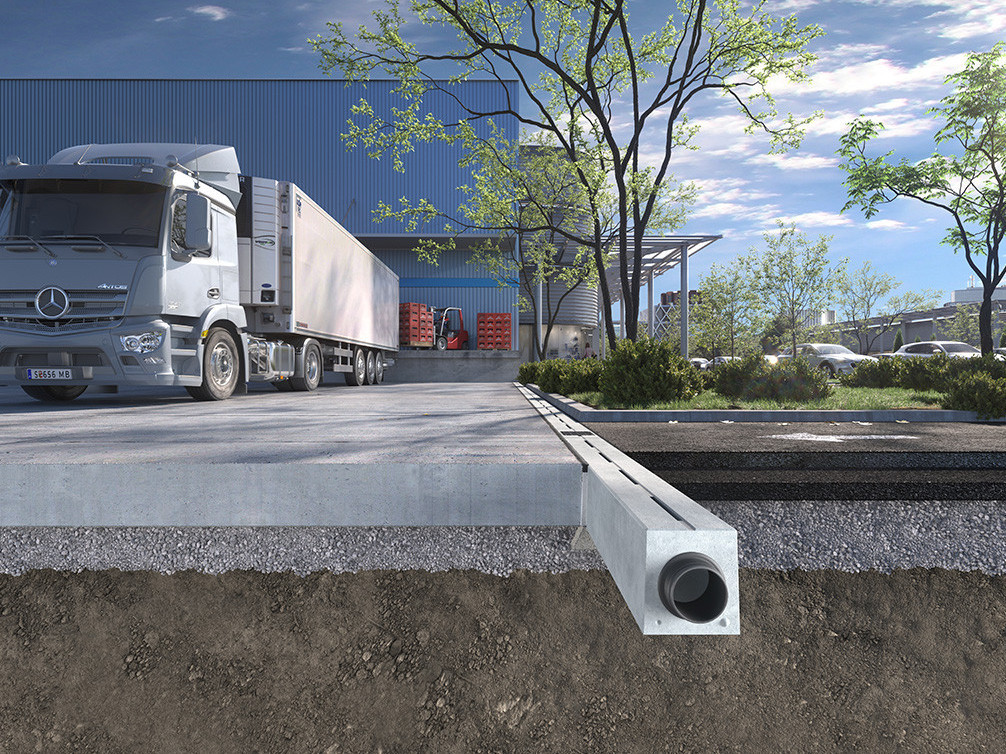

Logistik- und Industrieflächen

Die großen Dreh- und Scherbelastungen auf Rangierflächen für Sattelschlepper und Gabelstapler werden durch die monolithische Bauweise sicher aufgenommen und an den Untergrund abgegeben.

Städtische Logistikzentren
LKW Einkaufszentren
Verschiedene Lagerbereiche

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	37	40	42,5	3/7/12/15 (nur Klasse D)	20	20	+ (nur Klasse D)	+	+	+	ca. 1,3
mit Innengefälle	37	40	42,5	3/7/12/15 (nur Klasse D)	20	10 - 20	+ (nur Klasse D)	+	+	+	ca. 1,4 / 1,3

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	36	40	50	3/7/12/15 (nur Klasse D)	20	30	+ (nur Klasse D)	+	+	+	ca. 1,3
mit Innengefälle	36	40	50	3/7/12/15 (nur Klasse D)	20	20 - 30	+ (nur Klasse D)	+	+	+	ca. 1,5 / 1,4

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	41	44	43	3/7/12/15 (nur Klasse D)	25	25	+ (nur Klasse D)	+	+	+	ca. 1,3
mit Innengefälle	41	44	43	3/7/12/15 (nur Klasse D)	25	15 - 25	+ (nur Klasse D)	+	+	+	ca. 1,4 / 1,3

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	46	50	50	3/7/12/15 (nur Klasse D)	30	30	+ (nur Klasse D)	+	+	+	ca. 1,6
mit Innengefälle	46	50	50	3/7/12/15 (nur Klasse D)	30	20 - 30	+ (nur Klasse D)	+	+	+	ca. 1,8 / 1,6

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	46	50	60	3/7/12/15 (nur Klasse D)	30	40	+ (nur Klasse D)	+	+	+	ca. 1,8
mit Innengefälle	46	50	60	3/7/12/15 (nur Klasse D)	30	30 - 40	+ (nur Klasse D)	+	+	+	ca. 2,0 / 1,8

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	46	51	76	-	30	55,5	+ (nur Klasse D)	+	+	+	ca. 2,2
mit Innengefälle	46	51	76	-	30	35,5 - 55,5	+ (nur Klasse D)	+	+	+	ca. 2,7 / 2,2

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
Klasse D	57	61	62,3/62	-	40	40	-	+	+	+	ca. 2,3
Klasse F	70	51	76	-	30	35,5 - 55,5	+ (nur Klasse D)	+	+	+	ca. 3,8

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
Klasse D	71	75	74/74,4	-	50	50	-	+	+	+	ca. 3,4
Klasse F	80	84	80/80,5	-	50	50	-	+	+	+	ca. 4,6

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
Klasse D & F	90	94	120	-	60	90	-	+	+	-	ca. 6,6

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

PowerSlot Rinne

Standard-/Gefällerinne – Länge 4 m

Entwässerungsschacht

Mit abschließbarem Gussrost, Gesamtlänge 1,01 m, zum Anschluss des Rinnensystems an die Entwässerungsrohre. Standardbauteil in Kombination mit Straßenentwässerungsbauteilen nach DIN 4052, maßgefertigter monolithischer Schacht. Sockel mit Anschlussmuffe KG DN 150 / 200 / 300 lieferbar.

Reinigungsrinne

Standardbauteil, mit abschließbarem Gussrost, Länge 1,01 m, als Reinigungszugang zum Kanal

Verschlussplatte

mit Muffe oder Spitzende bzw. Verschlussdeckel – Standardbauteil zum Abschluss des Kanalsystems. Auch mit einbetonierter KG-Schachtauskleidung lieferbar.

Winkelstück

Bedarfsbezogene Sonderanfertigung, variable Länge und Winkelung, zur Anpassung der Leitung an örtliche Gegebenheiten oder Planungszwänge, Geometrie wie Standardkanal.

T-Stück

Bedarfsbezogene Sonderanfertigung, variable Länge und Anschlusswinkel, (soweit geometrisch möglich) zum Anschluss einer Leitung an eine Querleitung, Geometrie wie Standardkanal

Übergangsstück

Bedarfsbezogene Sonderanfertigung, variable Länge, zur Änderung des Profilquerschnitts, auch in Verbindung mit Winkelstück möglich, Geometrie als Standardkanal.

ACO-Produktbild-PowerSlot-Böschungsrinne

Böschungsstück

Bedarfsbezogene Sonderanfertigung, längenvariabel, als Auslauf in Becken und Trögen, auch in Kombination mit Winkelprofil möglich, Geometrie wie Standardrinne.
