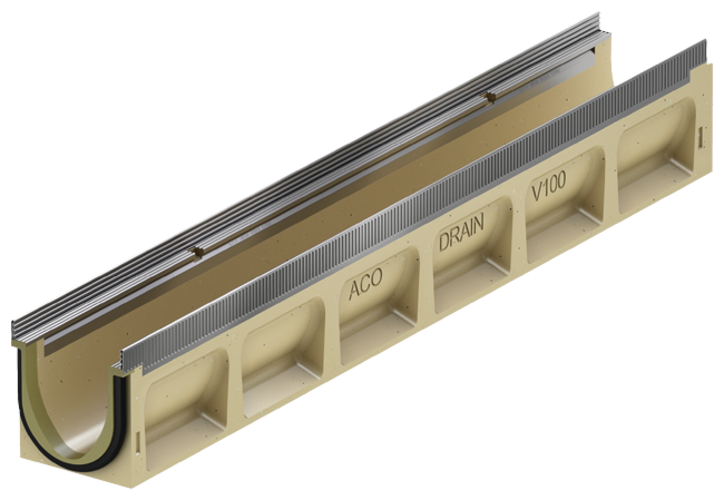

ACO DRAIN® Multiline Seal in - Rinnen mit Sohlengefälle, 1000 mm

Produktvorteile

  • Robuster Rinnenkörper
  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Schraublose Rostarretierung Drainlock®

Produktinformationen

  • Entsprechend ÖNORM EN 1433

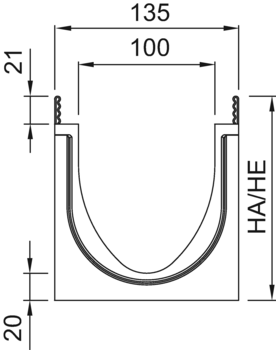

  • Lichte Weite 100 mm
  • Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
  • Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
  • Zur Verlegung mit integriertem Sohlengefälle 0,5 %
  • Typ 1-10 für bis zu 10 m Stranglänge
  • Jeder Typ direkt an Einlaufkasten anschließbar
  • Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
    • Typ 5 – 5.0 – 5.0.2 – 5.1 – 5.2
    • Typ 10 – 10.0 – 10.0.2 – 10.1 – 10.2

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihrer Entwässerungsanlage oder suchen den richtigen Ansprechpartner Ihrer Region?

HIER finden Sie Ihren richtigen Ansprechpartner!

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000135150 / 155115,00132301
155 / 160215,50132302
160 / 165316,00132303
165 / 170416,50132304
170 / 175517,00132305
175 / 180617,50132306
180 / 185718,00132307
185 / 190818,50132308
190 / 195919,00132309
195 / 2001019,50132310

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000135150 / 155116,60132401
155 / 160217,10132402
160 / 165318,10132403
165 / 170418,20132404
170 / 175518,30132405
175 / 180618,40132406
180 / 185718,60132407
185 / 190819,00132408
190 / 195919,50132409
195 / 2001019,80132410

Endkappe für Schlitzrahmen

Passend für
  • SlotTop Single 65, C 250
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,1 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen, D 400
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,2 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen Double, C 250
,
  • SlotTop Double 105
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • For covering side openings
  • Stainless steel
  • 2 pcs per package
  • Gewicht: 0,1 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen Triple, C 250
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,1 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen Strip, C 250
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,1 kg

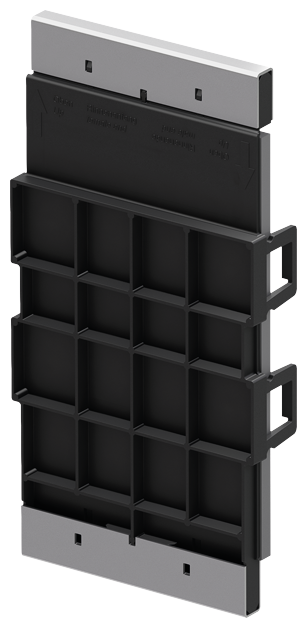

Kombistirnwand

Passend für
  • V 100 S 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Kunststoff (ABS)
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Gewicht: 0,4 kg

Kombistirnwand

Passend für
  • V 100 E 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Kunststoff (ABS)
  • Mit Kantenschutz Edelstahl
  • Baulänge 14 mm
  • Gewicht: 0,4 kg

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Gewicht: 0,1 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

Brandschutz-Einsatz

Beschreibung
  • Gewicht: 0,5 kg

Polyesterklebemasse

Beschreibung
  • Gewicht: 0,9 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg

Rosthaken für Revisionsöffnung

Passend für
  • Schlitzrahmen mit Revisionsöffnung
Beschreibung
  • Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
  • Stahl verzinkt
  • Gewicht: 0,5 kg
