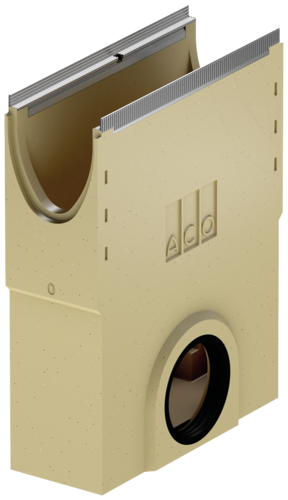

Einlaufkästen, 500 mm für ACO DRAIN® Multiline Seal in V 150

Produktvorteile

  • Robuster Rinnenkörper
  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Schraublose Rostarretierung Drainlock®

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Lichte Weite 150 mm
  • Belastungsklassen A 15 – E 6001) gemäß ÖNORM EN 1433
  • Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
  • Entsprechend ÖNORM EN 1433
  • Lichte Weite 150 mm
  • Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
  • Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
  • Mit Lippenlabyrinthdichtung (LLD) aus NBR für horizontalen, flüssigkeitsdichten Rohranschluss DN/OD 160
  • Mit ausschneidbarer Anschlussschablone bis zur Bauhöhe 20
  • Mit Schlammeimer aus Kunststoff PP

Infobox

BIM

Die aktuellste BIM Revit Version finden Sie direkt am Produkt.

Ausführung Kantenschutz: Stahl verzinkt

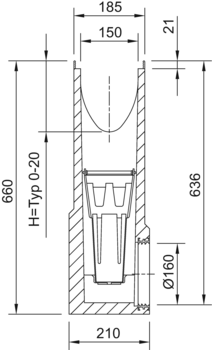

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
50018566049,80133391
549,40133392
1048,90133393
2047,90133394

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
50018566050,50133491
550,00133492
1049,50133493
2048,50133494

Endkappe für Schlitzrahmen

Passend für
  • SlotTop Single 65, C 250
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,1 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen, D 400
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,2 kg

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Gewicht: 0,1 kg

Geruchsverschluss

Passend für
  • Einlaufkästen mit Abgang DN/OD 160
  • Punktablauf
Beschreibung
  • PVC
  • DN/OD 160
  • Gewicht: 1,9 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 14,4 kg

Brandschutz-Einsatz

Beschreibung
  • Gewicht: 0,5 kg

Polyesterklebemasse

Beschreibung
  • Gewicht: 0,9 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg

Rosthaken für Revisionsöffnung

Passend für
  • Schlitzrahmen mit Revisionsöffnung
Beschreibung
  • Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
  • Stahl verzinkt
  • Gewicht: 0,5 kg
