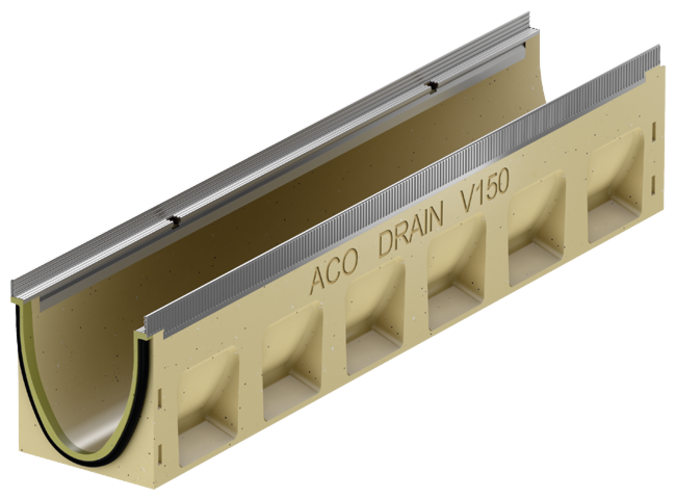

ACO DRAIN® Multiline Seal in - Rinnen mit Sohlengefälle, 1000 mm
Produktvorteile
- Robuster Rinnenkörper
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Schraublose Rostarretierung Drainlock®
Produktinformationen
- Entsprechend ÖNORM EN 1433

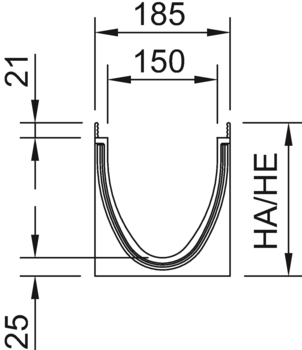

- Lichte Weite 150 mm
- Belastungsklassen A 15 – E 6001) gemäß ÖNORM EN 1433
- Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
- Entsprechend ÖNORM EN 1433
- Lichte Weite 150 mm
- Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
- Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
- Zur Verlegung mit integriertem Sohlengefälle 0,5 %
- Typ 1-10 für bis zu 10 m Stranglänge
- Jeder Typ direkt an Einlaufkasten anschließbar
- Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
- Typ 5 – 5.0 – 5.0.2 – 5.1 – 5.2
- Typ 10 – 10.0 – 10.0.2 – 10.1 – 10.2
Infobox
BIM
Die aktuellste BIM Revit Version finden Sie direkt am Produkt.
Ausführung Kantenschutz: Stahl verzinkt
Ausführung Kantenschutz: Edelstahl
ACO Drainlock Roste, NW 150, Klasse B 125
ACO Drainlock Roste, NW 150, Klasse C 250
ACO SlotTop Schlitzrahmen, NW 150, Klasse C 250
ACO Drainlock Roste, NW 150, Klasse D 400
ACO SlotTop Schlitzrahmen, NW 150, Klasse D 400
ACO Drainlock Roste, NW 150, Klasse E 600
Gusseisenroste Freestyle

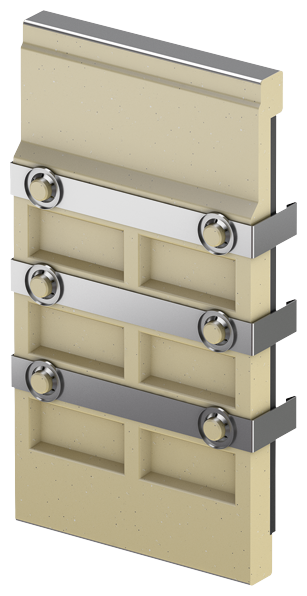

Kombistirnwand
Passend für
- V 150 S 0. – 20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 25 mm
- Gewicht: 3,2 kg

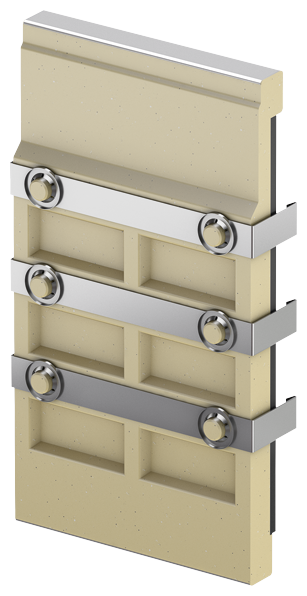

Kombistirnwand
Passend für
- V 150 E 0. – 20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge 25 mm
- Gewicht: 3,2 kg
Silikonfett
Passend für
Seal in Technologie
- NW 100
- Typ 0.0: ca. 40 Rinnenstöße
- Typ 10.0: ca. 30 Rinnenstöße
- Typ 20.0: ca. 20 Rinnenstöße
- NW 150
- Typ 0.0: ca. 30 Rinnenstöße
- Typ 10.0: ca. 20 Rinnenstöße
- Typ 20.0: ca. 10 Rinnenstöße
- NW 200
- Typ 0.0: ca. 20 Rinnenstöße
- Typ 10.0: ca. 15 Rinnenstöße
- Typ 20.0: ca. 12 Rinnenstöße
- NW 300
- Typ 0.0: ca. 10 Rinnenstöße
- Typ 10.0: ca. 7 Rinnenstöße
- Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
- Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
- Inhalt: 23g
- Gewicht: 0,1 kg
Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Gewicht: 5 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 13,1 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 14,4 kg
Brandschutz-Einsatz
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- Parkdeckabläufe Passavant aus Gusseisen
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Hinweis:
- Die Abflussleistung wird durch Einsatz reduziert
- Bei Kernlochbohrung muss Fit-in mit eingebaut werden
- aBG: Z-19.53-2439
- abZ: Z-19.17-2430
- Gewicht: 0,5 kg

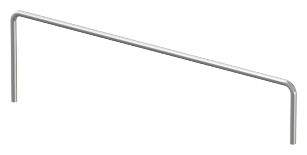

Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Gewicht: 0,2 kg
Rosthaken für Revisionsöffnung
Passend für
- Schlitzrahmen mit Revisionsöffnung
Beschreibung
- Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
- Stahl verzinkt
- Gewicht: 0,5 kg
