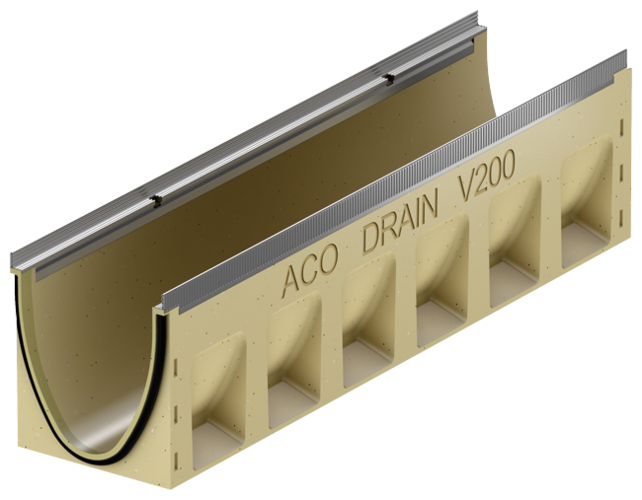

ACO DRAIN® Multiline Seal in - Rinnen ohne Sohlengefälle, 1000 mm

Produktvorteile

  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Robuster Rinnenkörper
  • Mit schraubloser Rostarretierung Drainlock®

Produktinformationen

  • Entsprechend ÖNROM EN 1433
  • Lichte Weite 200 mm
  • Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
  • Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich

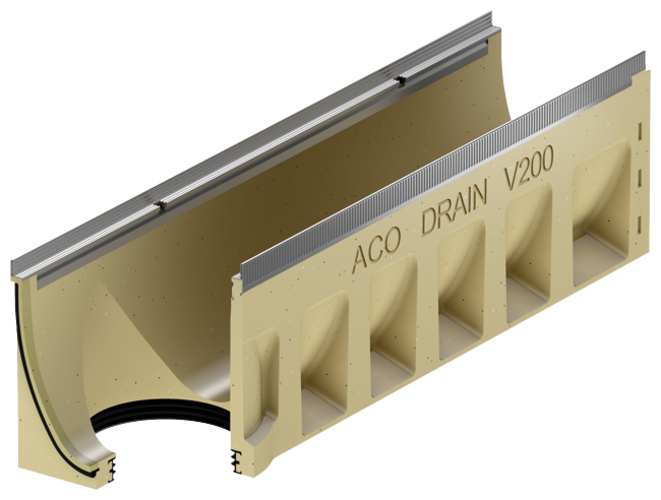

  • Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 200 mit Lippenlabyrinthdichtung (LLD) aus NBR
  • Wahlweise mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen (Achtung! - Adapter nötig)
  • Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
    • 0.0 - 0.0.2 - 0.1 - 0.2

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
10002352650.040,90133530
2905.043,60133540
31510.046,20133550
36520.051,50133570
10002352750.0.242,80133534
3005.0.245,50133544
32510.0.248,20133554
37520.0.253,70133574
5002352650.120,00133531
2905.121,20133541
31510.122,50133551
36520.125,00133571
5002352750.220,60133532
3005.221,90133542
32510.223,30133552
37520.225,90133572

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
10002352650.042,30133730
2905.044,90133740
31510.047,50133750
36520.052,80133770
10002352750.0.244,10133734
3005.0.246,90133744
32510.0.249,60133754
37520.0.255,00133774
5002352650.120,60133731
2905.121,90133741
31510.123,10133751
36520.125,60133771
5002352750.221,20133732
3005.222,60133742
32510.223,90133752
37520.226,60133772

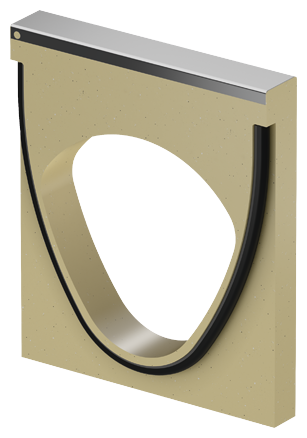

Kombistirnwand

Passend für
  • V 200 S 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 5,6 kg

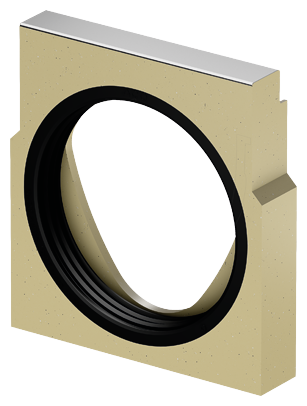

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm

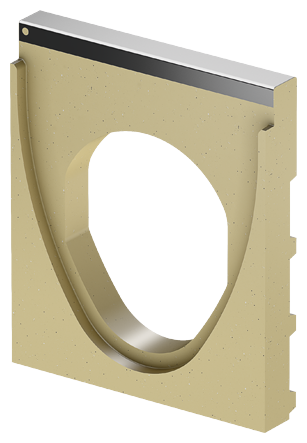

Adapter für Fließrichtungswechsel

Passend für
  • V 200 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper

Adapter für Fließrichtungswechsel

Passend für
  • V 200 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper

Adapter für Fließrichtungswechsel

Passend für
  • V 200 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper

Adapter für Fließrichtungswechsel

Passend für
  • V 200 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper

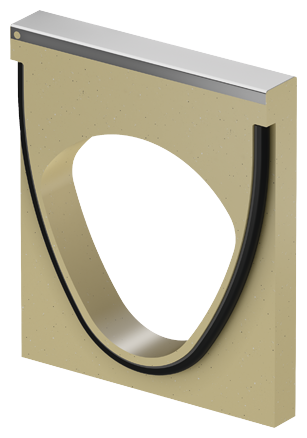

Kombistirnwand

Passend für
  • V 200 E 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Gewicht: 5,6 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm

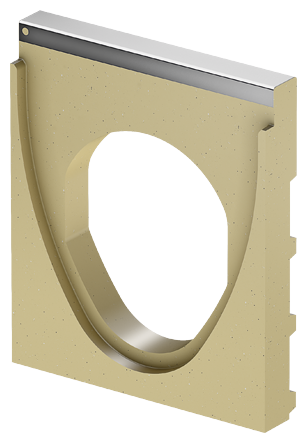

Adapter für Fließrichtungswechsel

Passend für
  • V 200 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper

Adapter für Fließrichtungswechsel

Passend für
  • V 200 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper

Adapter für Fließrichtungswechsel

Passend für
  • V 200 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper

Adapter für Fließrichtungswechsel

Passend für
  • V 200 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Gewicht: 0,1 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 14,4 kg

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Hinweis:
    • Der Abflusswert wird durch Einsatz reduziert
    • Bei Kernlochbohrung muss Fit-in mit eingebaut werden
  • aBG: Z-19.53-2439
  • abZ: Z-19.17-2430
  • Gewicht: 0,5 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg

Rosthaken für Revisionsöffnung

Passend für
  • Schlitzrahmen mit Revisionsöffnung
Beschreibung
  • Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
  • Stahl verzinkt
  • Gewicht: 0,5 kg
