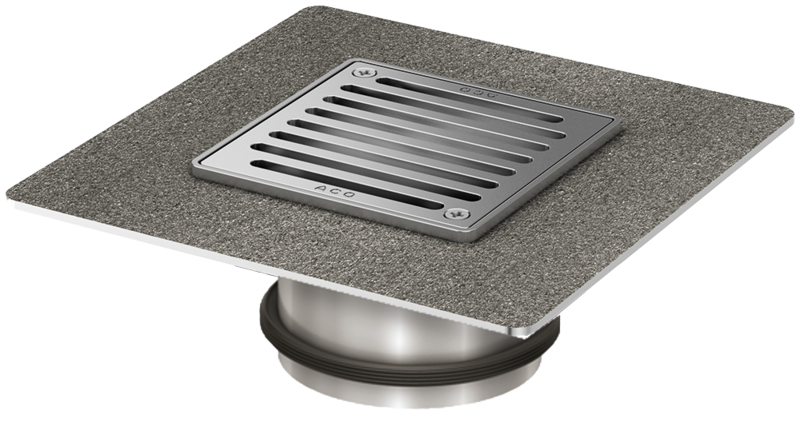

Aufsatzstücke mit besandetem Flansch für Fußbodenbeschichtungen für Ablaufkörper Passavant

Standardausführung

AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max
BeschreibungGewichtArtikel-Nr.Merken
[mm][mm][mm][kg]
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 148 x 148
  • Schlitzrost
  • 140 x 140
  • K 3
25 – 65
  • Verschraubt
3,95141.65.89
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 148 x 148
  • Schlitzrost
  • 140 x 140
  • K 3
25 – 65
  • Verschraubt
  • Rutschhemmung: Klasse C
3,95141.66.89
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 150 x 150
  • Gitterrost
  • 142 x 142
  • M 125
25 – 80
  • Lose eingelegt
  • Rutschhemmend
3,95141.65.93
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 150 x 150
  • Gitterrost
  • 142 x 142
  • L 15
25 – 80
  • Lose eingelegt
  • Rutschhemmend
3,95141.65.92

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhenverstellbarkeit: 35 – 90 mm
  • Mit Abdichtring
  • Gewicht: 0,9 kg

Zwischenstück

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Kunststoff
  • Höhenverstellbarkeit: 35 – 90
  • Mit Abdichtring
  • Gewicht: 0,3 kg

Zwischenstück mit Zulauf

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Kunststoff
  • Mit Abdichtring
  • Mit seitlichem Zulauf
  • DN 50
  • Gewicht: 0,4 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5141.71.xx
    • 5141.81.xx
    • 5141.86.xx
    • 5141.87.xx
    • 5141.89.xx
    • 5141.91.xx
    • 5141.92.xx
    • 5141.93.xx
    • 5141.97.xx
    • 5194.10.00
    • 9406.89.xx
    • 9406.92.xx
    • 9406.93.xx
  • Flachdachabläufe Spin
    • DN 70
  • Gründach- und Parkdeckaufsätze
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,2 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5141.71.xx
    • 5141.81.xx
    • 5141.86.xx
    • 5141.87.xx
    • 5141.89.xx
    • 5141.91.xx
    • 5141.92.xx
    • 5141.93.xx
    • 5141.97.xx
    • 5194.10.00
    • 9406.89.xx
    • 9406.92.xx
    • 9406.93.xx
  • Flachdachabläufe Spin
    • DN 70
  • Gründach- und Parkdeckaufsätze
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,2 kg

Sickerring

Passend für
  • Alle Aufsatzstücke Passavant
    • DN 50 – DN 100
Beschreibung
  • Als Sickerring zwischen Aufsatzstück und Ablaufkörper
  • Farbe Ring: grau
  • Gewicht: 0,1 kg

Abdichtring

Passend für
  • Alle Aufsatzstücke Passavant
    • DN 50 – DN 100
Beschreibung
  • Zur Abdichtung zwischen Aufsatzstück und Ablaufkörper
  • Farbe Ring: schwarz
  • Gewicht: 0,1 kg
