Bodenablauf Passavant Ablaufkörper DN 70 / DN 100
Produktvorteile
- Baustoffklasse: A1
- Geprüfter Schallschutz
- Gemäß VDI 4100:2012 ≤ 22 dB(A)
- Gemäß ÖNORM 4109 ≤ 22 dB(A)
- Kleine Kernbohrung
- Ø 160 mm bei allen Bodenabläufen mit 4 Stutzenneigung: 90°
- Vollständig recyclebar
- Schmutzabweisend
- Rohranschluss an alle Rohrsysteme
- Anschluss an alle handelsüblichen Abdichtungssysteme
Produktinformationen
- Aus Gusseisen EN-GJL-200
- Geprüft gemäß ÖNORM EN 1253-1
- Zusätzlicher Geruchschutz bei Einsatz des Passavant Geruchsstopp
- Mit Sickeröffnungen und Erdungsanschluss
- Optional Oberfläche weiß epoxiert
- Easy-to-clean Beschichtung
- Rohranschluss SML gemäß: ÖNORM EN 877
- Optionales Zubehör
- Geruchsverschluss
- Geruchsstopp
- Einbauset Fit-in
Brandschutz
Feuerwiderstandsklasse R 30 – R 90 bzw. R 120 geprüft gemäß AbZ: Z-19.17-2144 bei Verwendung eines Brandschutz-Sets.
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Aufsatzstücke Standard für Ablaufkörper Passavant
Aufsatzstücke für Verbundabdichtung für Ablaufkörper Passavant
Aufsatzstücke mit besandetem Flansch für Fußbodenbeschichtungen für Ablaufkörper Passavant
Aufsatzstücke mit besandetem Flansch für Ablaufkörper Passavant

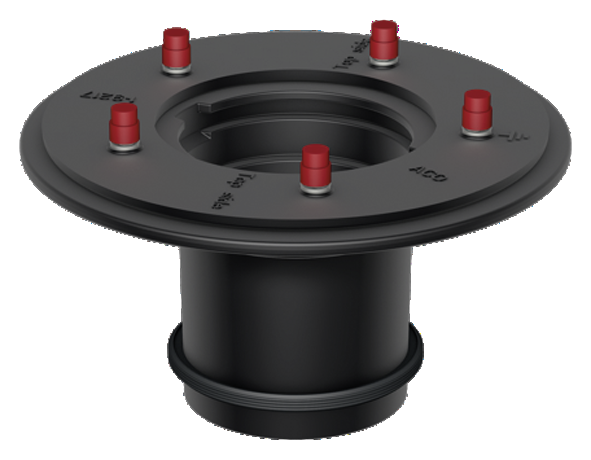

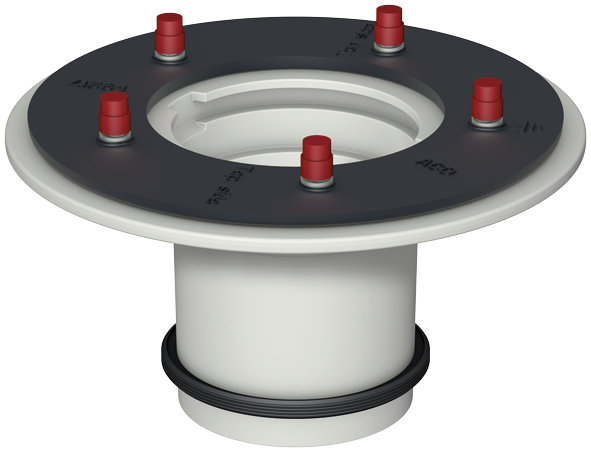

Oberteil
Passend für
- Alle Ablaufkörper Passavant
- DN 50 – DN 100
Beschreibung
- Aus Gusseisen
- Stutzendurchmesser: 125 mm
- Mit Abdichtring
- Mit Pressdichtungsflansch
- Höhenverstellbarkeit: 50 – 104 mm
- Mit Anstrich
- Gewicht: 7,8 kg
Oberteil
Passend für
- Alle Ablaufkörper Passavant
- DN 50 – DN 100
Beschreibung
- Aus Gusseisen
- Stutzendurchmesser: 125 mm
- Mit Abdichtring
- Mit Pressdichtungsflansch
- Höhenverstellbarkeit: 50 – 104 mm
- Weiß epoxiert
- Gewicht: 7,7 kg
Fit-in Einbauset
Passend für
- Ablaufkörper Passavant
- Stutzenneigung: 90°
- DN 70
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 160 mm
- Abmessungen Fit-in
- Durchmesser: 159 mm
- Höhe: 149 mm
- Bauaufsichtliche Zulassung:
- AbZ. Z‑19.17‑2144
- aBG: Z-19.53-2419
- Gewicht: 1,2 kg
Fit-in Einbauset
Passend für
- Ablaufkörper Passavant
- Stutzenneigung: 90°
- DN 100
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: Ø 160 mm
- Abmessungen Fit-in
- Durchmesser: 159 mm
- Höhe: 149 mm
- Bauaufsichtliche Zulassung:
- AbZ. Z‑19.17‑2144
- aBG: Z-19.53-2419
- Gewicht: 1 kg
Verlängerung
Passend für
- Alle Oberteile und Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Höhenverstellbarkeit: 35 – 90 mm
- Mit Abdichtring
- Gewicht: 0,9 kg
Zwischenstück
Passend für
- Alle Oberteile und Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Kunststoff
- Höhenverstellbarkeit: 35 – 90
- Mit Abdichtring
- Gewicht: 0,3 kg
Zwischenstück mit Zulauf
Passend für
- Alle Oberteile und Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Kunststoff
- Mit Abdichtring
- Mit seitlichem Zulauf
- DN 50
- Gewicht: 0,4 kg
Geruchsverschluss
Passend für
- Alle Ablaufkörper Passavant
- DN 50 – DN 100
Beschreibung
- Bestehend aus:
- Glocke und Staurohr
- Gewicht: 0,2 kg
Geruch- und Rauchstopp
Passend für
- Geruchsverschluss
- Brandschutz-Sets
Beschreibung
- Aus Gummi
- Nur in Verbindung mit Geruchverschluss oder Brandschutz-Set
- Bei ACO Bodenablauf Passavant: Durchflussreduzierung auf 0,3 l/s
- Gewicht: 0,1 kg
Schlauchstück DN 70/DN 80
Beschreibung
- Zum Anschluss von Ablaufkörpern DN 70 an SML-Rohr DN 80
- Gewicht: 0,1 kg

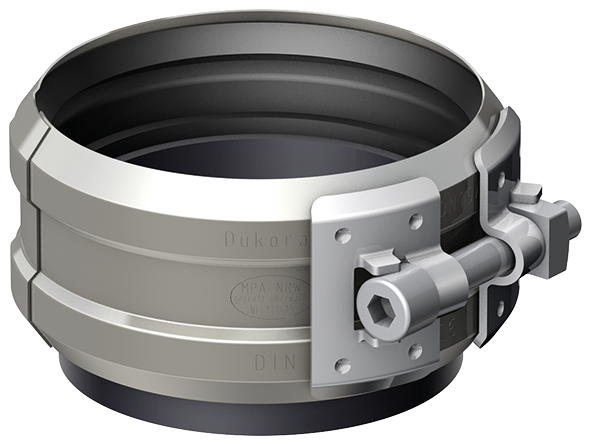

SM-X Übergangsverbinder
Passend für
- SM-X Rohr DN 70 auf DN 80
Beschreibung
- Übergangsverbinder für SM-X Rohre und Formstücke DN 70 auf DN 80
- Länge: 47 mm
- Höhe: 107 mm
- Durchmesser: 96 mm
- Gewicht: 0,2 kg
