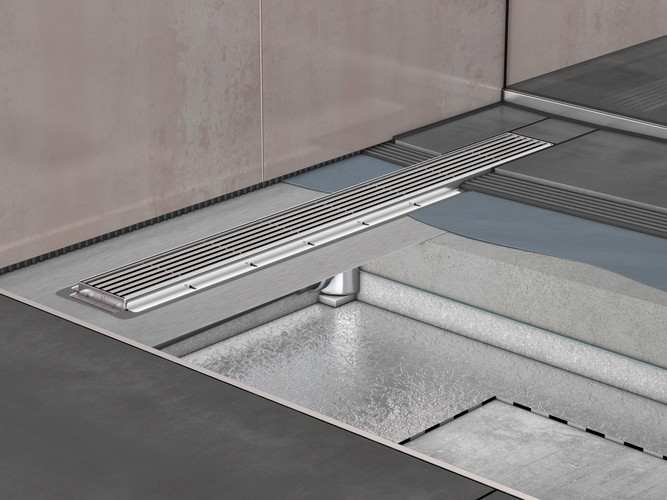

Rinnenkörper, Einbauhöhe Oberkante Estrich: 92 – 140 mm

Produktvorteile

  • Integrierte Sekundärentwässerung
  • Werkseitig angebrachte Dichtmanschette
  • Erfüllt alle Schallschutzstufen (SSt I-III nach VDI 4100)
  • Absolute Dichtigkeit durch werkseitig angeschweißten Topf
  • Freier Zugang zur Rohrleitung für optimale Reinigung
  • Rinne und Edelstahlroste mit glattflächiger, elektropolierter Oberfläche zur einfachen Reinigung

Produktinformationen

  • Aus Edelstahl
  • Entwässerungsrinne DN 40/DN 50
  • Belastungsklasse: K3
  • Montage: einbaufertig
  • Schallschutz: Schallschutzzubehör im Lieferumfang enthalten
  • Sichtbare Breite: 84 mm, Rostbreite 80 mm
  • Fliesenrahmen
    • Höhe 12 mm
  • Abflusswerte:
    • 0,4 l/s ohne Aufstau
    • 0,6 l/s mit 20 mm Aufstau (ÖNORM EN 1253‑1)
  • Geruchsverschluss: 2-teilig, herausnehmbar
  • Flanschausführung: fest angeformt, werkseitig angebrachte Dichtmanschette, mit 60 mm Überlappung
  • Einbauhöhen (Sperrwasserhöhe 25 mm; 1,5°)
    • Bis OK Estrich: 66 – 140 mm
    • Gesamt: 79 – 153 mm
  • Einbauhöhen (Sperrwasserhöhe 50 mm, 1,5°)
    • Bis OK Estrich: 92 – 140 mm
    • Gesamt: 105 – 153 mm
  • Einbauhöhen (Sperrwasserhöhe 50 mm, 90°)
    • Bis OK Estrich: 15 – 140 mm
    • Gesamt: 28 – 153 mm

Aufkantung hinten

AbmessungenArtikel-Nr.Merken
L1L2B
[mm][mm][mm]
Bild6007001559010.77.31
7008001559010.77.05
8009001559010.77.06
90010001559010.77.07
100011001559010.77.08
120013001559010.77.09

Ohne Aufkantung

AbmessungenArtikel-Nr.Merken
L1L2B
[mm][mm][mm]
Bild6007001879010.77.30
7008001879010.77.00
8009001879010.77.01
90010001879010.77.02
100011001879010.77.03
120013001879010.77.04

9010.72.00: Herausnehmbarer Schmutzfang

Passend für
  • ACO ShowerDrain E+; C
Beschreibung
  • Zur Vorbeugung von Rohrverstopfung z.B. durch Haare
  • Aus Kunststoff, Werkstoff PP
  • Einfache Entnahme und Reinigung
  • Zur Nachrüstung geeignet
  • Reduziert den Abflusswert um 0,2 l/s
  • Gewicht: 0,1 kg

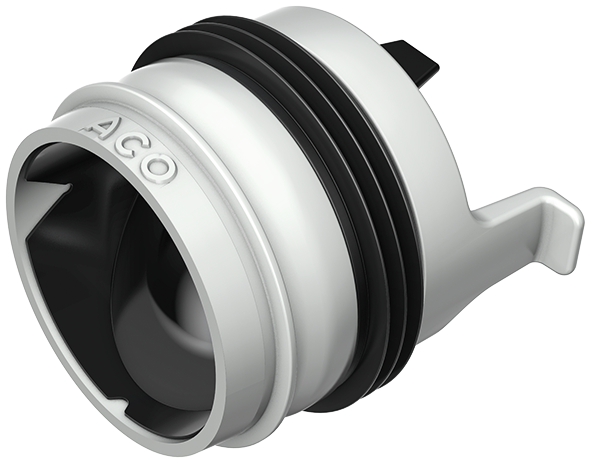

ACO EasyStop

Passend für
  • ACO ShowerDrain E+; C
Beschreibung
  • Verhindert das Austrocknen der Wasservorlage im Geruchverschluss
  • Reduziert den Abflusswert um 0,25 l/s
  • Material: Kunststoff mit Membraneinsatz und Lippendichtung
  • DN 50
  • Gewicht: 0,1 kg
