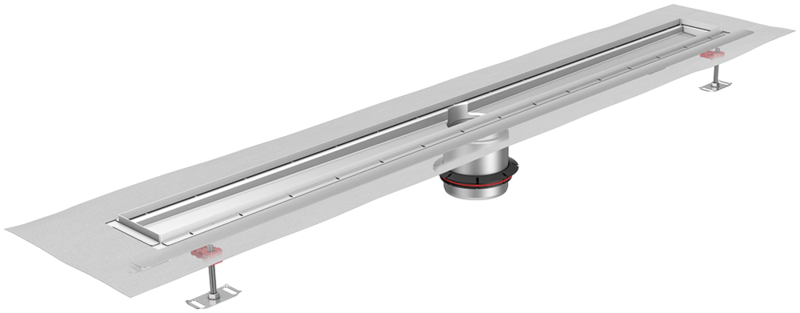

Rinnenkörper ACO ShowerDrain Public 110, mit umlaufenden Flansch, Einbauhöhe: ab 60 - 135 mm (OK Estrich)

Produktvorteile

  • Sonderbauformen bis 5 m auf Anfrage
  • Werkseitig angebrachte Dichtmanschette
  • Sekundärentwässerung
  • Stufenlos höhenverstellbar
  • Ablaufkörper aus Edelstahl
  • Rinnenkörper: Edelstahl, gebeizt
  • Ablaufkörper: Edelstahl

  • Erfüllt W3-I gemäß DIN 18534 (werkseitig angebrachte Dichtmanschette)
  • Ablaufkörper wahlweise aus Edelstahl und Gusseisen
  • Kombination mit Brandschutzbodenablauf möglich
  • Bauaufsichtliche Zulassung für Brandschutzlösung: AbZ: Z19.17-1527
  • Optionale Sekundärentwässerung
  • Stufenlos höhenverstellbar

Produktinformationen

  • Belastungsklasse: K3 (ÖNORM EN 1253-1)
  • Rinnenbreite Innen: 107 mm
  • Abflusswerte: bis 2,0 l/s; abhängig von der Auswahl des Ablaufkörpers
  • Stutzenausführung: 90 °, Ø 125 mm; passend für ACO Bodenablauf 142 aus Edelstahl
  • Geruchsverschluss: 1-teilig, herausnehmbar
  • Flanschausführung: fest angeformt, werkseitig angebrachte Dichtmanschette mit 60 mm Überlappung
  • Flansch: umlaufend, Wandaufkantung hinten
  • Montage: Baukastensystem, bestehend aus Rinnenkörper, separatem Ablaufkörper und Rosten
  • Lieferumfang Rinnenkörper: Höhenverstellfüße, Schallschutzzubehör
  • Zubehör: ACO ShowerStep

Einbauhöhe bis Oberkante Estrich:

Mit Bodenablauf Ablaufstutzen waagrecht DN 70:

  • Rinnenlänge 1500 / 2000 von min 175 mm – max 245 mm
  • Rinnenlänge 2500 / 3000 von min 180 mm – max 250 mm

Mit Bodenablauf Ablaufstutzen waagrecht DN 100

  • Rinnenlänge 1500 / 2000 von min 207 mm – max 277 mm
  • Rinnenlänge 2500 / 3000 von min 212 mm – max 282 mm

Mit Bodenablauf Ablaufstutzen senkrecht DN 70 / DN 100

  • Rinnenlänge 1500 / 2000 von min 60 mm – max 130 mm
  • Rinnenlänge 2500 / 3000 von min 65 mm – max 135 mm
  • Edelstahl, Oberfläche gebeizt
  • Geprüft gemäß DIN EN 1253-1
  • Produktklasse: A (EN 1253-1)
  • Belastungsklasse: K3 (EN 1253-1)
  • Montage: Baukastensystem in Verbindung mit separaten Ablaufkörpern
  • Höhenverstellbarkeit: abhängig von der Auswahl des Ablaufkörpers
  • Sichtbare Breite: 110 mm
  • Rinnenbreite Innen: 107 mm
  • Fliesenrahmen:
    • Höhe 15 mm
    • Mit integrierter Sekundärentwässerung
  • Flanschausführung: fest angeformt, sowie werkseitig angebrachte Dichtmanschette, mit 60 mm Überlappung
  • Lieferumfang Rinnenkörper: Höhenverstellbare Montagefüße, Kombi-Ring für Edelstahlablauf ACO Variant-CR 142

Infobox

Hinweis:

Sonderbauformen bis 5 m auf Anfrage.

Bei Kombination mit ACO Bodenablauf Passavant aus Gusseisen muss ein Abdichtring 5150.90.20 separat mitbestellt werden.

Ohne Aufkantung

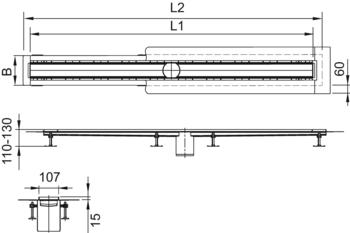

AbmessungenAnzahl AblaufkörperArtikel-Nr.Merken
L1L2B
[mm][mm][mm][Stk]
Bild1500160021019011.60.16
2000210021019011.60.21
2500260021019011.60.26
3000310021019011.60.31

Herausnehmbarer Schmutzfang

Passend für
  • ACO ShowerDrain Public 110
    • Mit umlaufendem Flansch
    • Mit Wandaufkantung
Beschreibung

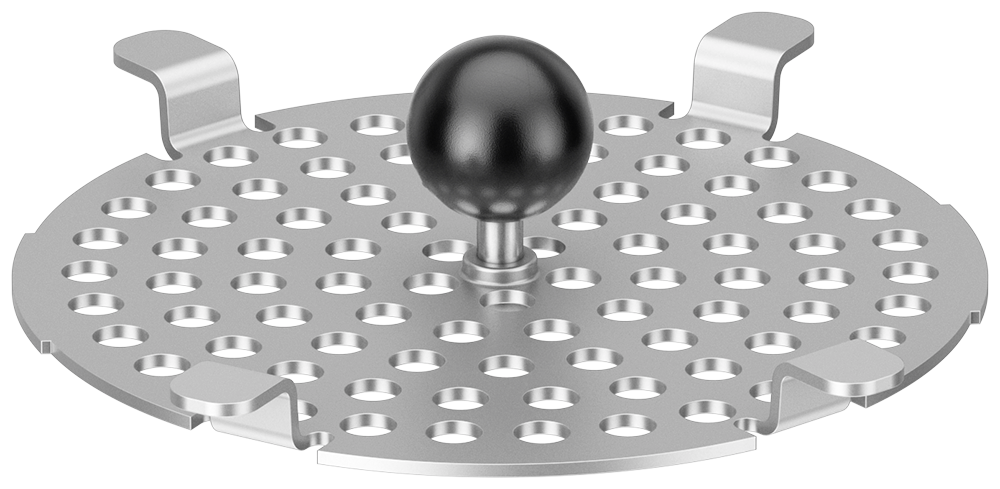

  • ACO ShowerDrain Public Haarsieb
  • Aus Edelstahl
  • Einfache Entnahme und Reinigung

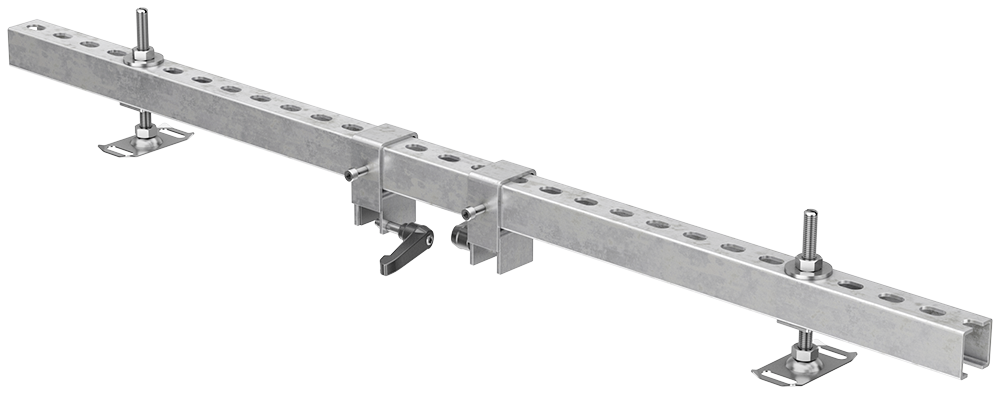

9500.10.20 Montageschiene
