ACO Kabelschachtabdeckungen

ACO Kabelschachtabdeckungen entsprechen ÖNORM EN 124-1. Sie sind die richtige Lösung, wenn Abdeckungen zu Wartungs- oder Revisionszwecken häufig bedient werden müssen. Alle ACO Kabelschachtabdeckungen sind einfach zu öffnen und lassen sich mühelos durch eine Person bedienen.

Unsere Infrastruktur wird immer umfangreicher – Verteiler, Steuerungs- und Überwachungseinrichtungen sind häufig in Schächten eingebaut. Diese Einrichtungen müssen eingestellt, programmiert und gewartet werden. Die Schächte liegen häufig oberflächengleich in auch von LKW befahrenen Bereichen. Das Öffnen schwerer Deckel ist zeit- und personalintensiv und damit ein Kostenfaktor. Hier sind ACO Kabelschachtabdeckungen die wirtschaftliche Lösung. Die Variante Trigona mit Dreiecksdeckeln überzeugt durch einfach Handhabung und Funktionalität. Die Varianten Servokat sind mit Öffnungshilfen ausgestattet. Diese ermöglichen mühelose Aufklappen der Deckel durch eine Person.

Alle Deckeln sind im geöffneten Zustand gegen unbeabsichtigtes Zuklappen automatisch gesichert. Wartungspersonal kann ungehindert in den Schacht einsteigen. Nach Abschluss der Service- oder Wartungsarbeiten kann der Deckel auch wieder durch eine Person geschlossen werden.

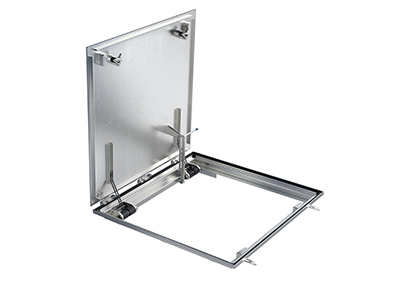

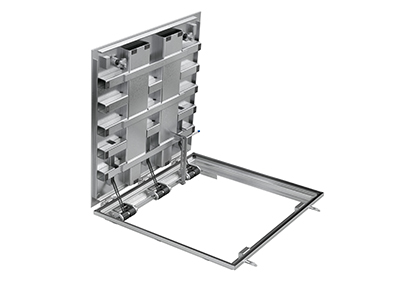

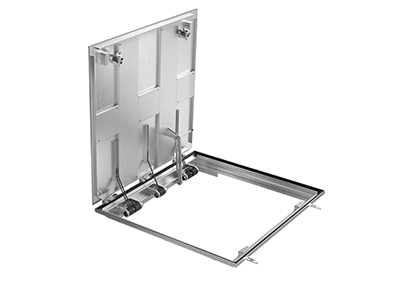

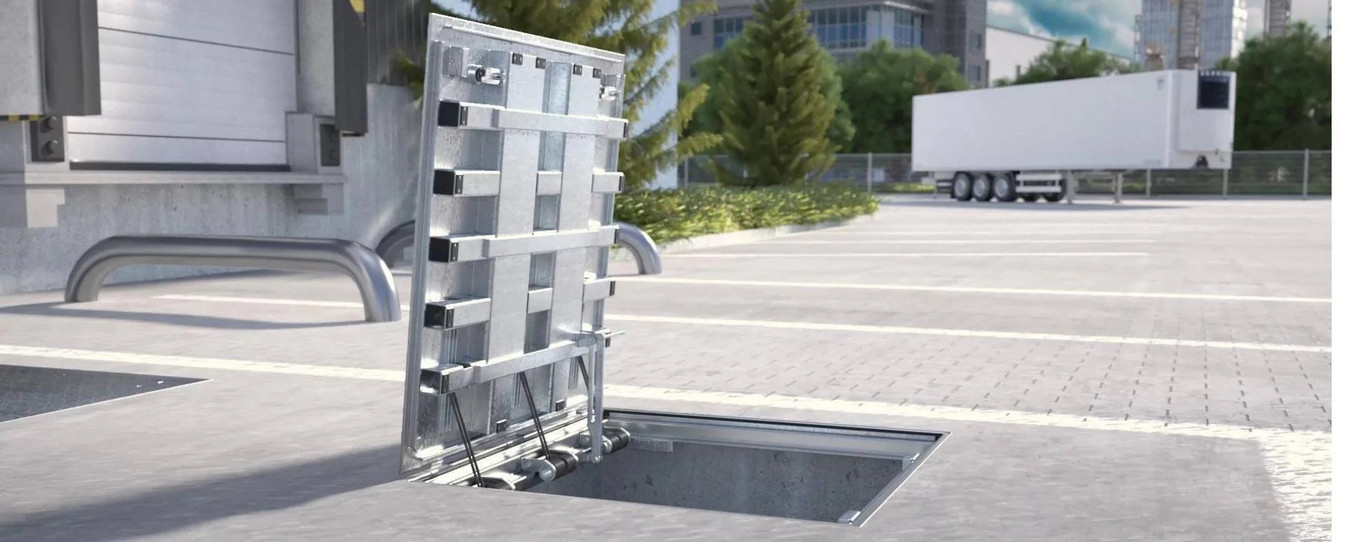

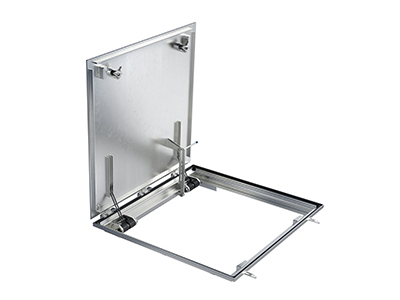

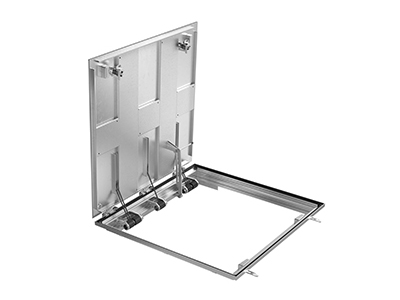

ACO Kabelschachtabdeckung Servokat SMART

Die ACO Kabelschachtabdeckung Servokat Smart ist die durchdachte Lösung für den sicheren und komfortablen Zugang zu unterirdischen Kabel- und Versorgungsschächten in öffentlichen, industriellen und privaten Bereichen. Ob auf Verkehrsflächen, in Industrieanlagen, Bahnhöfen oder Messezentren – die Servokat SMART kombiniert Funktionalität, Sicherheit und Bedienfreundlichkeit in einem System.

Dank der innovativen Öffnungshilfe mit Torsionsfeder kann die Abdeckung von nur einer Person geöffnet werden – schnell, einfach und ergonomisch. Das macht sie besonders wartungsfreundlich und ideal für Anwendungen mit regelmäßigen Inspektionsintervallen.

Die Servokat SMART ist mehr als nur eine Schachtabdeckung – sie ist Teil eines durchdachten Instandhaltungs- und Sicherheitskonzepts für moderne Infrastrukturen.

Produktvorteile
  • Getestet und zertifiziert nach ÖNORM EN 124
  • Öffnungshilfe durch mechanische Federn
  • Mit Schraubverschluss von oben zu öffnen und zu schließen
  • Mit Dämpfungseinlagen
  • Mit Scharnier
  • Korrosionsbeständig durch feuerverzinkten Stahl oder Edelstahl V2A
  • Sichere und zeitsparende Installation - keine Schalung notwendig
  • Sehr niedrige Rahmenhöhe - nur 80 mm
  • Tagwasserdicht getestet nach ÖNORM EN 1253-4
Bestellinformationen

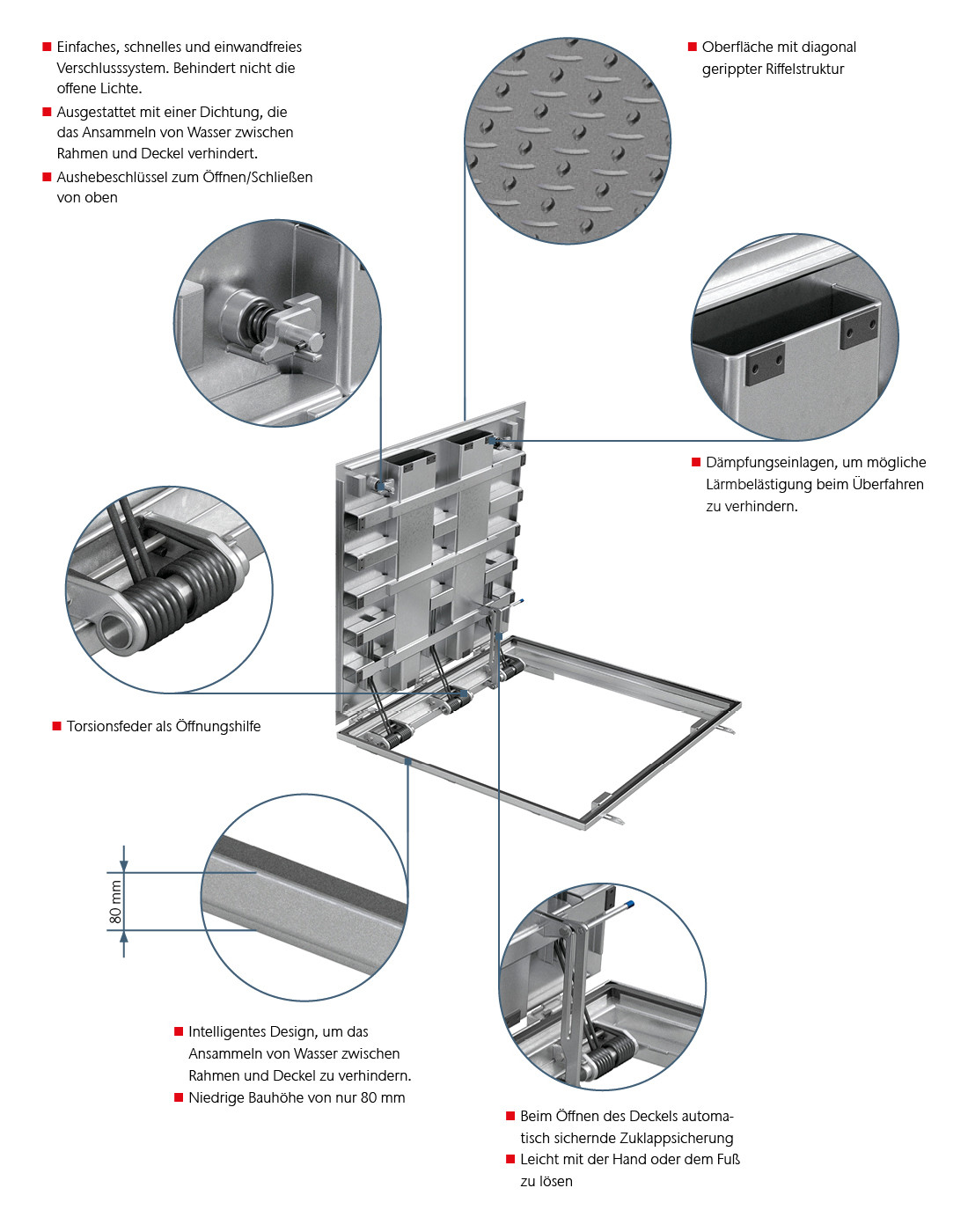

Systemübersicht Servokat SMART

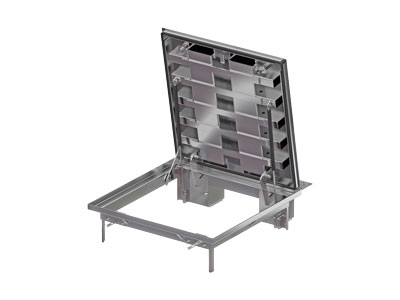

ACO Kabelschachtabdeckung Servokat GD

Die Schachtabdeckung SERVOKAT GD überzeugt durch ihre einfache und sichere Handhabung sowie durch ihre robuste Bauweise. Das durchdachte Design und die Verwendung hochwertiger Materialien garantieren eine schnelle und unkomplizierte Montage – ganz ohne zusätzlichen Beton- oder Estrichaufwand. Der verschließbare Deckel ist bolzengesichert und bietet dadurch zuverlässigen Kinderschutz. Die Abdichtung wurde gemäß EN 1253-4 geprüft und sorgt für eine sichere Wasserdichtigkeit.

Deckel, Rahmen, Verschluss und alle Befestigungselemente bestehen aus korrosionsbeständigen Materialien, die eine lange Lebensdauer und dauerhafte Tragfähigkeit sicherstellen – selbst unter anspruchsvollen Bedingungen.

Optional ist ein Schnellverschluss für Notausgänge erhältlich, der ein Öffnen und Schließen von oben ermöglicht und bei Bedarf auch werkzeuglos von unten bedient werden kann.

Produktvorteile
  • Schachtabdeckung aus Stahl verzinkt oder Edelstahl 1.4301 entsprechend ÖNORM EN 124
  • Tagwasserdicht getestet nach ÖNORM EN 1253-4
  • Mit Scharnier
  • Mit Schraubverschluss von oben zu öffnen und zu schließen
  • Wahlweise mit Verschluss für Notausstieg von oben zu öffnen und zu schließen und von unten schnellentriegelbar
  • Inkl. Bedienungsschlüssel
  • Mit Gasfeder als als Öffnungshilfe
Bestellinformationen

ACO Kabelschachtabdeckung Trigona

Die Kabelschachtabdeckung Trigona mit Dreiecksdeckeln überzeugt nicht nur durch einfache Handhabung und Funktionalität. Optimales Design, innovative Technik sowie effiziente Werkstoffauswahl gewährleisten ein leichtes Öffnen und Schließen der einzeln herausnehmbaren und durch Dreipunktauflage klapperfrei liegenden Deckel.

Deckel, Rahmen, Verschluss und Scharnier sind aus duktilem Gusseisen, so dass Spannungs- bzw. Kontaktkorrosion verhindert werden

Produktvorteile
  • klapperfreie Dreipunktauflage
  • selbstreinigendes Scharnier mit Öffnungswinkel 100°
  • zuklappsicherer und selbstarretierender-Deckel
  • herausnehmbarer Deckel und reduziertes Deckeleinzelgewicht
  • rutschhemmende Oberflächenstruktur
  • Rahmen mit Beton mit Arretierung oder Vorreiberverschluss mit Schildvertiefung
  • Anwendungsfall: Klassen B 125 und D 400

Systemübersicht Trigona Kabelschachtabdeckung

Das Einzelgewicht der Deckel konnte auf weniger als 27 kg(B 125) reduziert werden. Der einzigartige Sicherheitsverschluss sowie das ansprechende und ACO spezifische Design der Oberflächenstruktur werden den höchsten Sicherheitsanforderungen gerecht.

Trigona Kabelschachtabdeckungen lassen sich allein durch eine Person und ohne zusätzliches Hebewerkzeug bedienen,wodurch alle Netzbetreiber zu einer immensen Einsparung der Betriebs- und Wartungskosten gelangen.

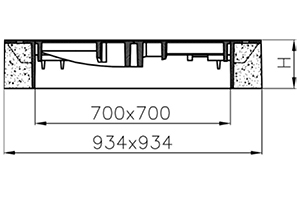

Zweiteilig - Lichte Weite 700 x 700 mm


zweiteilig - Lichte Weite 700 x 700 mm

Belastungs-
klasse
Rahmen-
höhe
Gewicht
(kg)
mit ArretierungB125125181
mit VorreiberverschlussB125125181
mit ArretierungD400175254
mit VorreiberverschlussD400175254

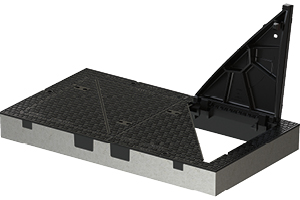

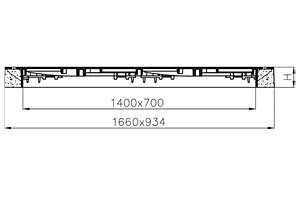

Vierteilig - Lichte Weite 1400 x 700 mm


Vierteilig - Lichte Weite 1400 x 700 mm

Belastungs-
klasse
Rahmen-
höhe
Gewicht
(kg)
mit ArretierungB125125282
mit VorreiberverschlussB125125282
mit ArretierungD400175407
mit VorreiberverschlussD400175407

Die Wahl der richtigen Kabelschachtabdeckung ist abhängig von Lastklasse, Material (Guss oder Beton) sowie den jeweiligen Einsatzbereichen!

Gerne helfen wir Ihnen bei Auswahl der richtigen Kabelschachtabdeckung für Ihr Projekt.
