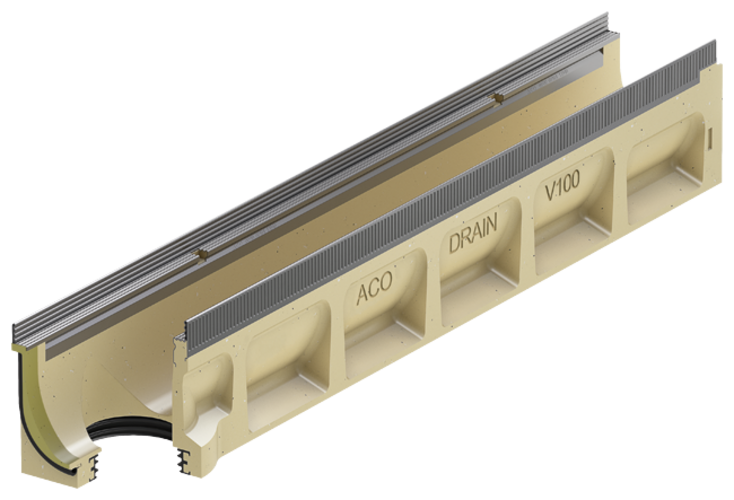

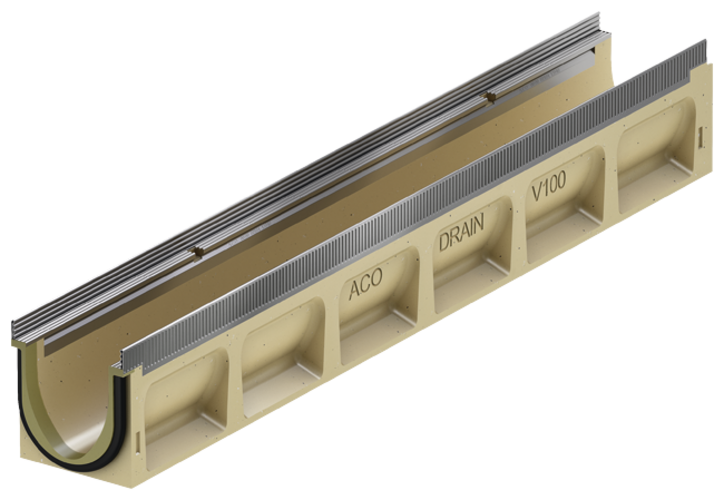

ACO DRAIN® Multiline Seal in - Rinnen ohne Sohlengefälle, 1000 mm

Produktvorteile

  • Robuster Rinnenkörper
  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Schraublose Rostarretierung Drainlock®

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Lichte Weite 100 mm
  • Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
  • Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
  • Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
  • Wahlweise mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen (Adapter nötig, siehe Zubehör)
  • Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
    • 0.0 - 0.0.2 - 0.1 - 0.2

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihrer Entwässerungsanlage oder suchen den richtigen Ansprechpartner Ihrer Region?

HIER finden Sie Ihren richtigen Ansprechpartner!

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
100135150*)0.015,00132330
10001351755.017,10132340
20010.019,60132350
25020.022,30132370
1000135160*)0.0.217,70132334
1855.0.219,80132344
21010.0.222,30132354
26020.0.225,00132374
5001351500.18,50132332
1755.19,40132342
20010.110,40132352
25020.112,30132372
5001351600.29,10132333
1855.210,20132343
21010.211,30132353
26020.213,20132373

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
10001351500.016,70132430
1755.018,50132440
20010.020,20132450
25020.024,00132470
10001351600.0.218,10132434
1855.0.220,00132444
21010.0.222,10132454
26020.0.225,10132474
5001351500.19,60132432
1755.110,80132442
20010.111,80132452
25020.114,10132472
5001351600.210,00132433
1855.211,00132443
21010.212,00132453
26020.213,70132473

Endkappe für Schlitzrahmen

Passend für
  • SlotTop Single 65, C 250
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,1 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen, D 400
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,2 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen Double, C 250
,
  • SlotTop Double 105
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • For covering side openings
  • Stainless steel
  • 2 pcs per package
  • Gewicht: 0,1 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen Triple, C 250
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,1 kg

Endkappe für Schlitzrahmen

Passend für
  • Schlitzrahmen Strip, C 250
Beschreibung
  • Zum Abdecken der seitlichen Öffnungen
  • Rostfreier Stahl
  • 2 Stück
  • Gewicht: 0,1 kg

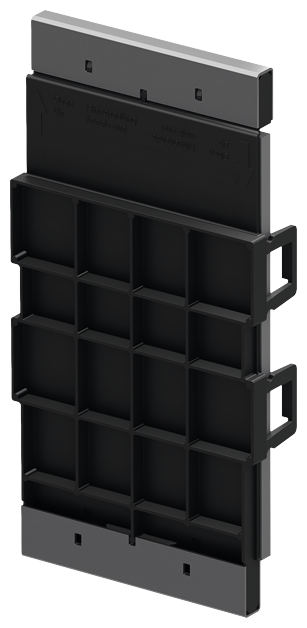

Kombistirnwand

Passend für
  • V 100 S 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Kunststoff (ABS)
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Gewicht: 0,4 kg

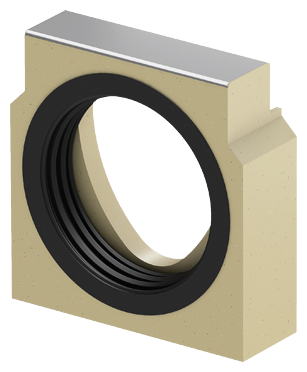

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 1,4 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 1,5 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 1,7 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 2,3 kg

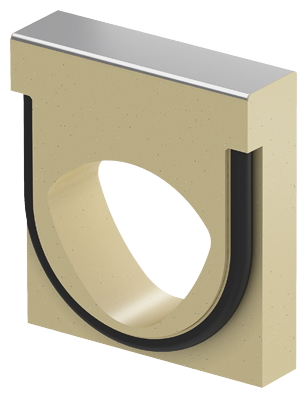

Adapter für Fließrichtungswechsel

Passend für
  • V 100 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,8 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,9 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,1 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,7 kg

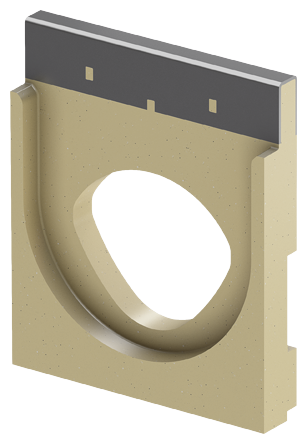

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,3 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,8 kg

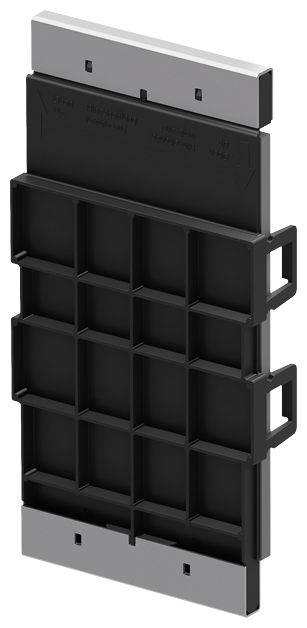

Kombistirnwand

Passend für
  • V 100 E 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Kunststoff (ABS)
  • Mit Kantenschutz Edelstahl
  • Baulänge 14 mm
  • Gewicht: 0,4 kg

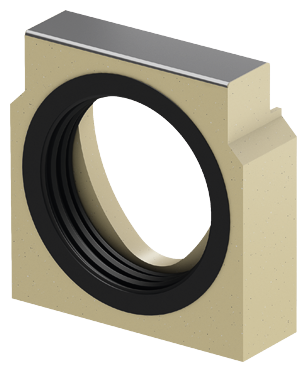

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Gewicht: 1,4 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Gewicht: 1,5 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Gewicht: 1,7 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Gewicht: 2,3 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,8 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,9 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,1 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,7 kg

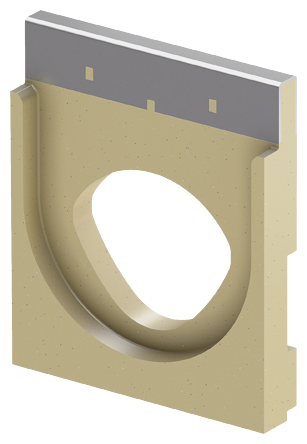

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,3 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,8 kg

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Gewicht: 0,1 kg

Geruchsverschluss

Passend für
  • Multiline Seal in
  • Deckline P
  • PowerDrain Seal in
  • PowerDrain Performance
Beschreibung
  • Edelstahl (V2A)
  • DN/OD 110
  • Gewicht: 0,4 kg

Laubfang

Beschreibung
  • Gewicht: 0,5 kg

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
  • Hofablauf
Beschreibung
  • PVC
  • DN/OD 110
  • Länge: 100 mm
  • Gewicht: 0,1 kg

Geruchsverschluss

Passend für
  • Einlaufkästen mit Abgang DN/OD 110
Beschreibung
  • PP
  • DN/OD 110
  • Einteilig
  • Gewicht: 0,2 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

Brandschutz-Einsatz

Beschreibung
  • Gewicht: 0,5 kg

Polyesterklebemasse

Beschreibung
  • Gewicht: 0,9 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg

Rosthaken für Revisionsöffnung

Passend für
  • Schlitzrahmen mit Revisionsöffnung
Beschreibung
  • Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
  • Stahl verzinkt
  • Gewicht: 0,5 kg

Footer

Über ACO

Weltweit eine starke Marke. Die ACO Gruppe gehört zu den Weltmarktführern in der Entwässerungstechnik. Mit seinem ganzheitlichen Ansatz steht ACO für professionelle Entwässerung, wirtschaftliche Reinigung und kontrollierte Ableitung bzw. Wiederverwendung von Wasser. Mehr erfahren...

ACO weltweit

In über 47 Ländern ist ACO präsent und produziert auf fünf Kontinenten in 37 Fertigungsstätten. Weltweit beschäftigt das Unternehmen 5.200 Mitarbeiter und erzielte 2021 einen Umsatz in der Höhe von 1 Mrd. Euro. Mehr erfahren...

Kontakt

ACO GmbH
Gewerbestraße 14-20, 2500 Baden, Österreich
Telefon: +43 2252 22 420-0
Fax: +43 2252 22 420-8030


Kontaktieren Sie uns!

TOP
