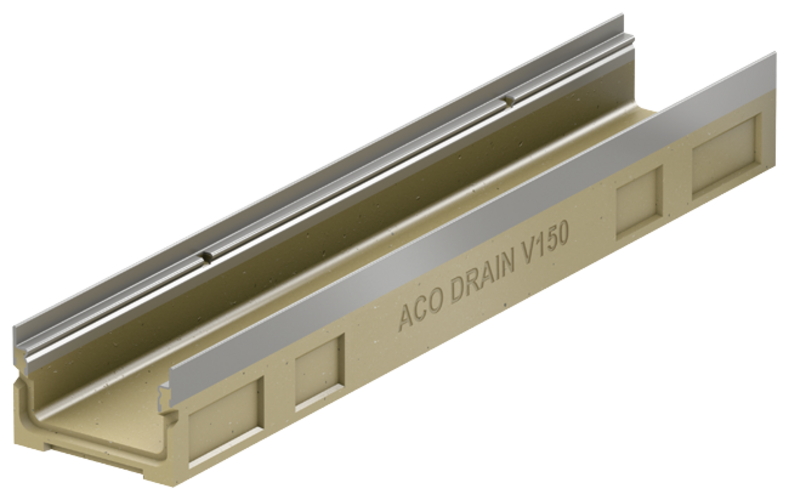

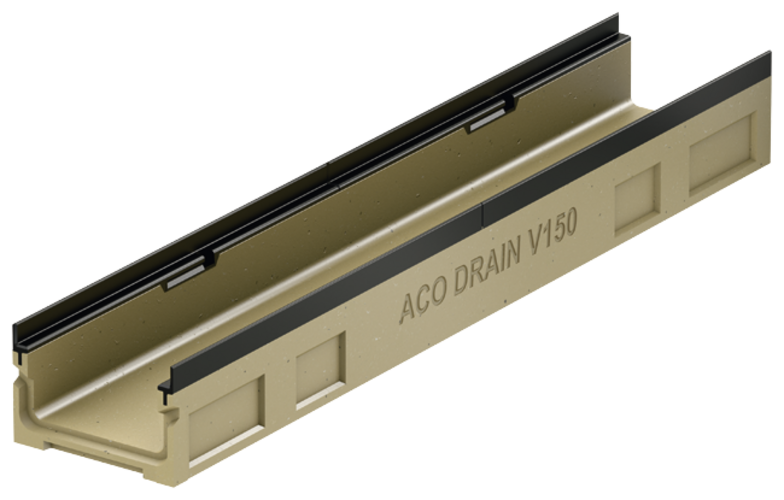

ACO DRAIN® Multiline - Flachrinnen ohne Sohlengefälle, 1000 mm
Produktvorteile
- Robuster Rinnenkörper
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Schraublose Rostarretierung Drainlock®
Produktinformationen
- Entsprechend ÖNORM EN 1433
- Lichte Weite 150 mm
- Belastungsklassen A 15 – E 6001) gemäß ÖNORM EN 1433
- Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
- Entsprechend ÖNORM EN 1433
- Lichte Weite 150 mm
- Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
- Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
- Mit ACO DRAIN® Sicherheitsfalz (SF) für flüssigkeitsdichte Verlegung
Infobox
BIM
Die aktuellste BIM Revit Version finden Sie direkt am Produkt.
Material Zarge: Stahl verzinkt
| Abmessungen | Gewicht | Artikel-Nr. | Downloads | Merken | |||
|---|---|---|---|---|---|---|---|
| Länge | Breite | Höhe Anfang/Ende | |||||
| [mm] | [mm] | [mm] | [kg] | ||||
 | 1000 | 185 | 120 | 19,40 | 12721 | ||
 | 1000 | 185 | 120 | 18,40 | 12722 | ||
ACO Drainlock Roste, NW 150, Klasse B 125
ACO Drainlock Roste, NW 150, Klasse C 250
ACO Drainlock Roste, NW 150, Klasse D 400
ACO SlotTop Schlitzrahmen, NW 150, Klasse D 400
ACO Drainlock Roste, NW 150, Klasse E 600
Gusseisenroste Freestyle

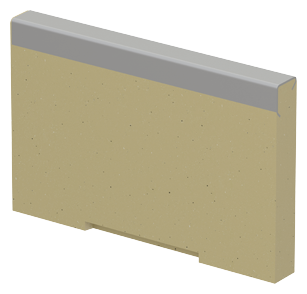

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinnen
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 20 mm
- Gewicht: 1 kg

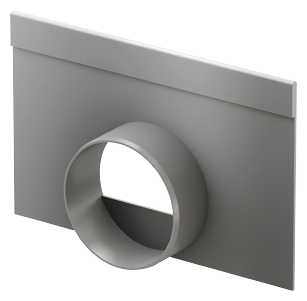

Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinnen
- 120 mm, DN/OD 75
Beschreibung
- Stahl verzinkt
- Baulänge 4 mm
- Gewicht: 0,5 kg

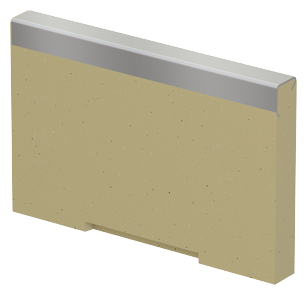

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinne
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge 20 mm
- Gewicht: 1 kg

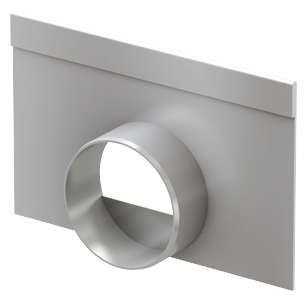

Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinnen
- 120 mm, DN/OD 75
Beschreibung
- Aus Edelstahl
- Baulänge 4 mm
- Gewicht: 0,5 kg

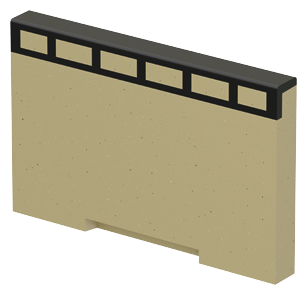

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinnen
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 20 mm
- Gewicht: 1 kg
Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Gewicht: 5 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 13,1 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Gewicht: 0,2 kg
