ACO Hebeanlage Muli-UF

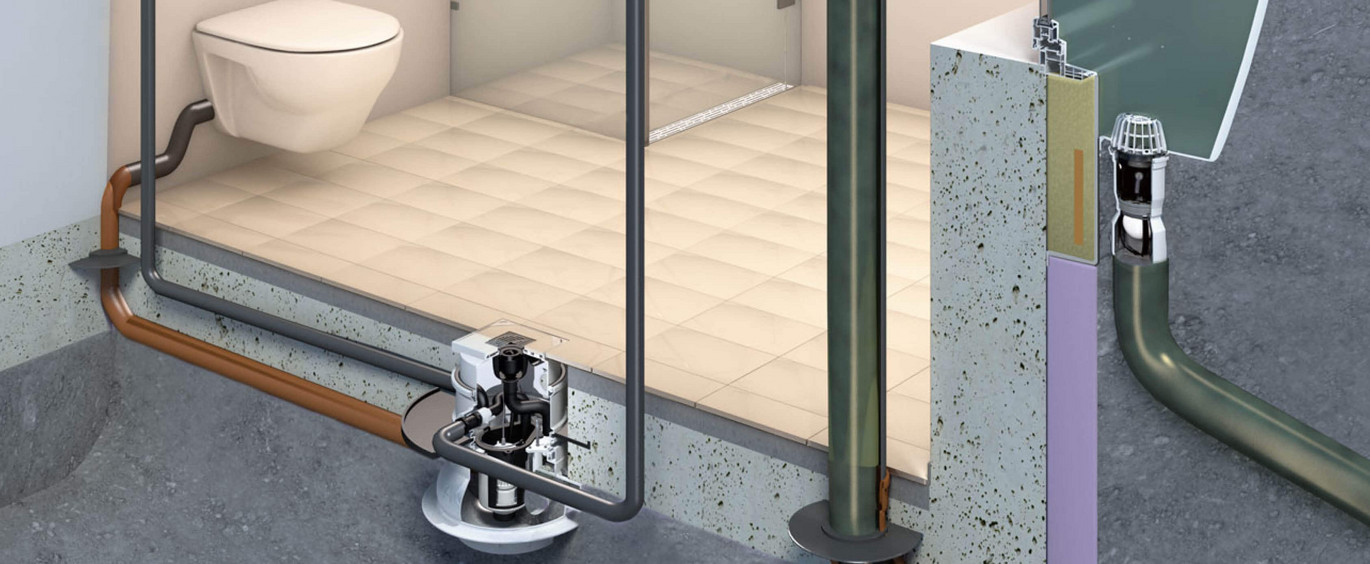

Regen-, Grau- und Schwarzwasser, das unterhalb der Rückstauebene anfällt, muss der öffentlichen Kanalisation über eine automatisch arbeitende Hebeanlage rückstaufrei zugeführt werden. Dieser Grundsatz gilt für Einfamilienhäuser genauso wie für öffentliche Gebäude oder Industrieanlagen.

Das Abwasser fließt über einen oder mehrere Zuläufe in den Sammelbehälter der Hebeanlage. Erreicht das Abwasser im Sammelbehälter einen vorgegebenen Stand, schaltet sich die Pumpe automatisch ein und das Abwasser wird über die Druckleitung in den Kanal gepumpt.

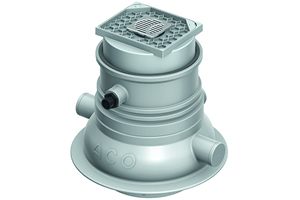

Produktabbildung ACO Hebeanlage Muli-UF für fäkalienhaltiges Abwasser zur Unterflurinstallation

Produktvorteile

Drei Zuläufe zur Auswahl
Betriebssichere pneumatische Niveausteuerung
Einfache Montage/Demontage der Pumpe durch separaten Pumpenbehälter
Vollwertiger Bodenablauf im Aufsatzstück

Anwendungsbereich

Für fäkalienhaltiges Abwasser.
Einfamilienhäuser, Souterrainwohnungen.

Diese Anlagen dienen zum Sammeln und automatischen Heben von fäkalhaltigem und fäkalienfreiem Abwasser von Einfamilienhäusern und Souterrainwohnungen.

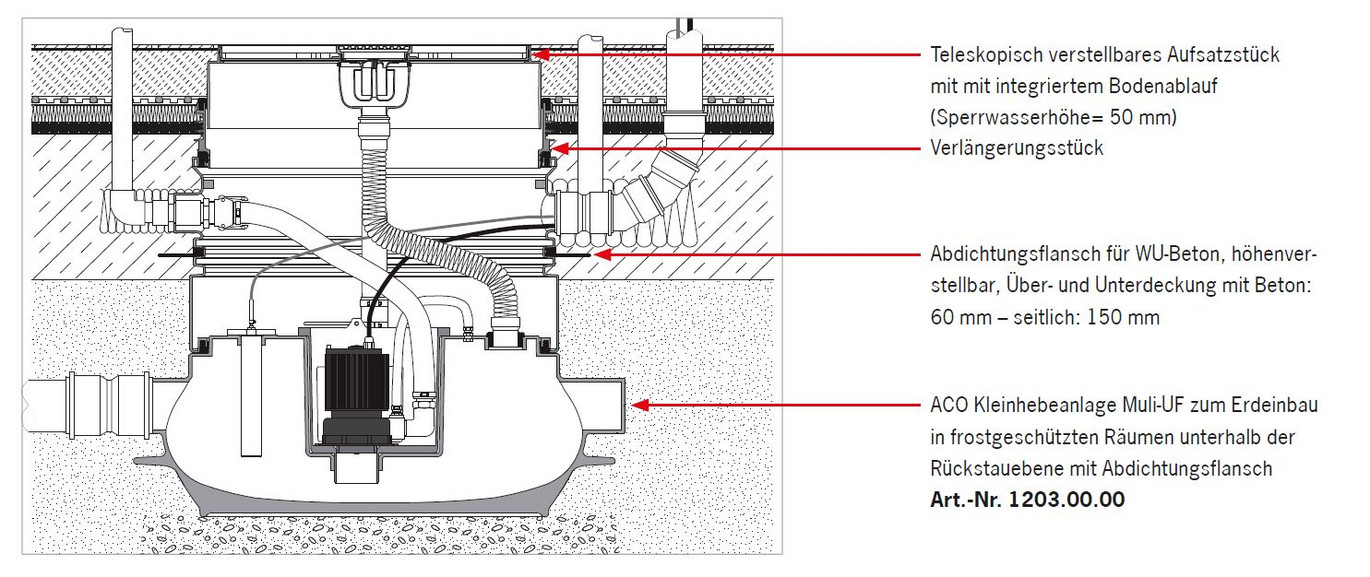

Systemzeichnung ACO Hebeanlage Muli-UF für fäkalienhaltiges Abwasser zur Unterflurinstallation

Ausführung mit einer Pumpe (P2 0,6 KW/Spannung 230 V)
Pumpe mit Schneidrad
Das Schneidrad eignet sich zur Förderung von Abwässern mit zerkleinerbaren Festkörpern.
Behältervolumen 58 Liter
Außendurchmesser ca. 740 mm
Gesamteinbauhöhe min 670 bis max 740mm
Gewicht ca. 38 kg
Einfamilienhäuser, Souterrainwohnungen

Ausführung mit einer Pumpe (P2 0,6 KW/Spannung 230 V)
Pumpe mit Schneidrad
Das Schneidrad eignet sich zur Förderung von Abwässern mit zerkleinerbaren Festkörpern.
Behältervolumen 58 Liter
Außendurchmesser ca. 740 mm
Gesamteinbauhöhe min 740 bis max 840 mm
Gewicht ca. 39 kg
Einfamilienhäuser, Souterrainwohnungen

Die passende Hebeanlage für ein Projekt bzw. Bauvorhaben ist von verschiedenen Faktoren - wie dem Abwasseranfall, Geodätischen Höhe, Länge und Verlauf der Druckleitung, Dimension der Druckleitung, benötigtes Sammelbehälternutzvolumen etc. abhängig.

Gerne helfen wir Ihnen bei der Bemessung nach ÖNORM EN 12056-4 und der Auswahl der geeigneten Hebeanlage.
