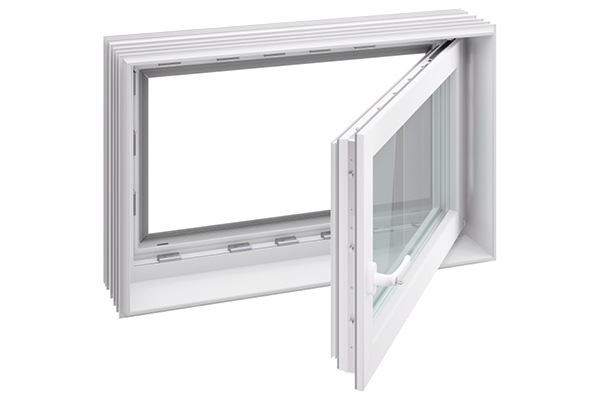

ACO Therm 3.0 Leibungsfenster für den Keller

Durch schlecht gedämmte Fenster entweicht ein großer Teil der Wärme eines Hauses. Auch das ACO Therm® 3.0 Leibungsfenster für den Keller kann einen Beitrag dazu leisten, den Jahresprimärenergiebedarf und den Transmissionswärmeverlust noch stärker zu reduzieren als von der EnEV 2014 gefordert. Mit seinem 4-Kammer-Kunststoffflügel, dem 5-Kammer-Kunststoffblendrahmen mit Thermbank und der Profiltiefe von 82 mm erreicht es einen Wärmedurchgangskoeffizienten auf Wohnraumfensterniveau. Eine zusätzliche Kerndämmung macht das ACO Therm® 3.0 PHT fit für Passivhäuser.

ACO Produktvorteile

Immer mit 3-fach Verglasung
Größtmögliche Glasfläche
Optimale Wärmedämmung durch 82 mm Bautiefe und Mehrkammerhohlprofile
Mitteldichtungssystem für hohe Luftdichtigkeit
Reinweiße Oberfläche
Gleiche Farbgebung auf Rahmen und Flügel
Optimale Betonverkrallung
Beidseitig integrierte Schalungsdichtung
Patentiertes Nut-Federsystem für Dämmungsanschlussprofile
Mit Zuschlagsicherung für sicheres Einrasten im offenen Kippzustand

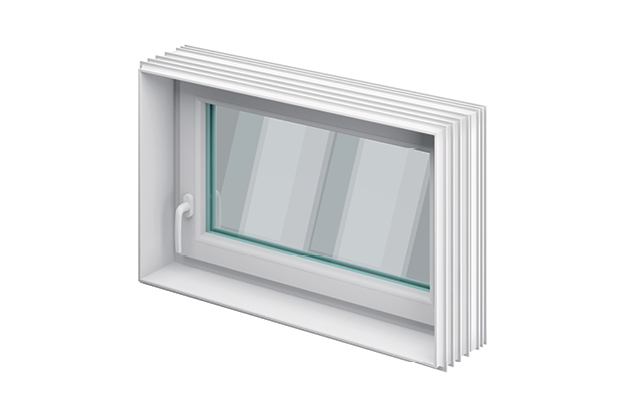

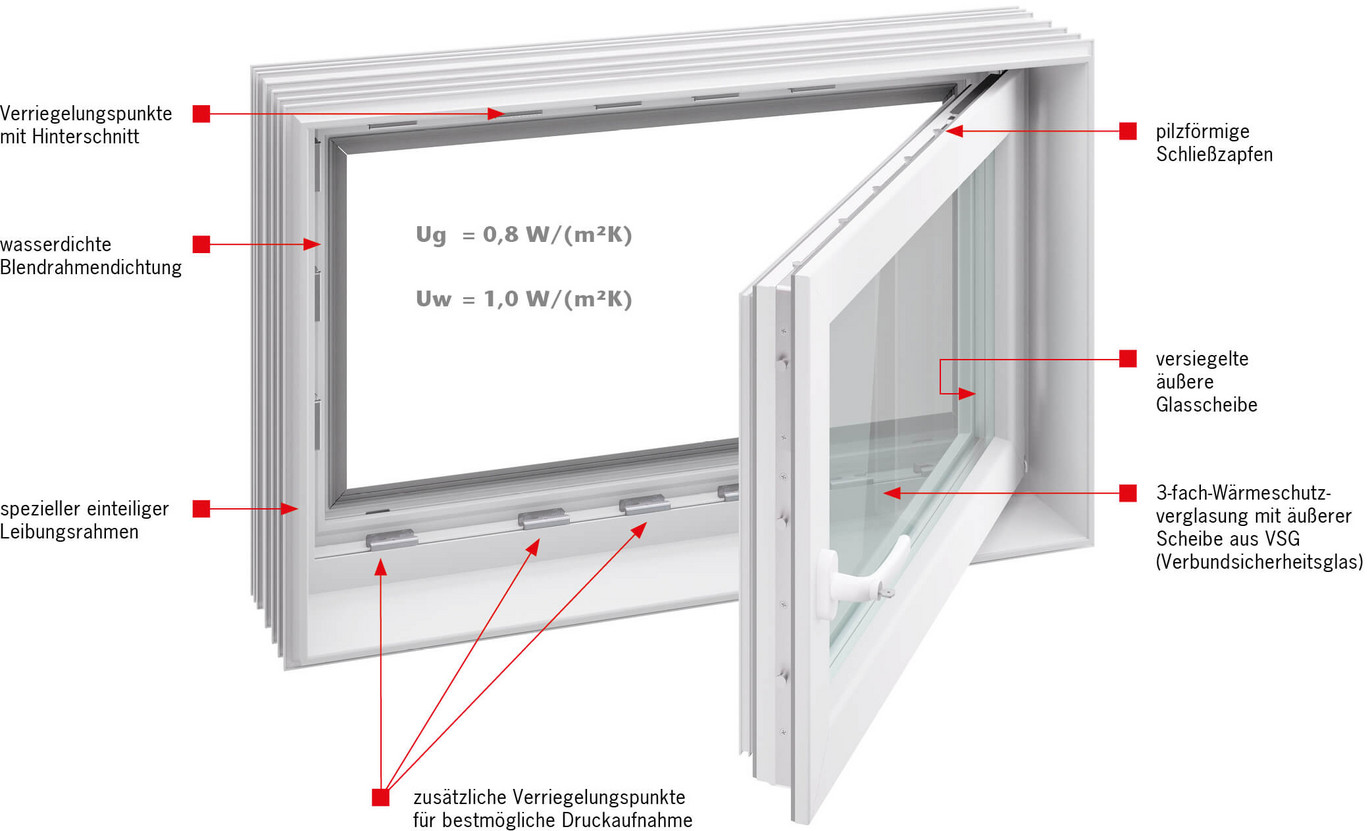

Systemübersicht über das ACO Therm 3.0 Leibungsfenster für den Keller hochwasserdicht mit 3-fach Verglasung gem. ift Richtlinie (HWD)

Mit Wärmeschutzverglasung
Ug-Wert = 0,60 W/(m²K)
Uw-Wert = 0,86 W/(m²K)
fRSI-Wert = 0,77 W/(m²K)

Baurichtmaß (mm)	Tiefe (mm)	Glasfläche (m²)	Artikel-Nr. (DIN-links)	Artikel-Nr. (DIN-rechts)
750 x 500 mm	250	0,118	624568	624571
750 x 500 mm	300	0,118	624569	624572
800 x 600 mm	250	0,184	624574	624577
800 x 600 mm	300	0,184	624575	624578
1000 x 500 mm	250	0,179	624524	624526
1000 x 500 mm	300	0,179	624525	624527
1000 x 625 mm	200	0,271	624528	624531
	250	0,271	624529	624532
	300	0,271	624530	624533
1000 x 750 mm	250	0,364	624534	624536
1000 x 750 mm	300	0,364	624535	624537
1000 x 800 mm	250	0,400	624538	624540
1000 x 800 mm	300	0,400	624539	624541
1000 x 1000 mm	250	0,549	624542	624544
1000 x 1000 mm	300	0,549	624543	624545
1000 x 1250 mm	250	0,734	624546	624548
1000 x 1250 mm	300	0,734	624547	624549
1250 x 1000 mm	250	0,734	624590	624593
1250 x 1000 mm	300	0,734	624591	624594

Passivhaustauglich durch zusätzliche Kerndämmung
UW-Wert zertifiziert durch das Passivhausinstitut Dr. Feist (einsehbar unter www.passiv.de/komponentendatenbank/fensterrahmen)
Ug-Wert = 0,60 W/(m²K)
Uw-Wert = 0,74 W/(m²K)
fRSI-Wert = 0,80 W/(m²K)

Baurichtmaß (mm)	Tiefe (mm)	Glasfläche (m²)	Artikel-Nr. (DIN-links)	Artikel-Nr. (DIN-rechts)
750 x 500 mm	250	0,118	624596	624599
750 x 500 mm	300	0,118	624597	624600
800 x 600 mm	250	0,184	624602	624605
800 x 600 mm	300	0,184	624603	624606
1000 x 500 mm	250	0,179	624608	624611
1000 x 500 mm	300	0,179	624609	624612
1000 x 625 mm	200	0,271	624613	624616
	250	0,271	624614	624617
	300	0,271	624615	624618
1000 x 750 mm	250	0,364	624620	624623
1000 x 750 mm	300	0,364	624621	624624
1000 x 800 mm	250	0,400	624626	624629
1000 x 800 mm	300	0,400	624627	624630
1000 x 1000 mm	250	0,549	624632	624635
1000 x 1000 mm	300	0,549	624633	624636
1000 x 1250 mm	250	0,734	624638	624641
1000 x 1250 mm	300	0,734	624639	624642
1250 x 1000 mm	250	0,734	624644	624647
1250 x 1000 mm	300	0,734	624645	624648

Mit einbruchhemmender P4A VSGVerglasung und abschließbarer Griffolive
Mit RC 2 Beschlag
Geprüft durch das ift-Rosenheim
Mit 3-fach Wärmeschutzverglasung
Ug-Wert = 0,8 W/(m²K)
Uw-Wert = 1,0 W/(m²K)

Baurichtmaß (mm)	Tiefe (mm)	Glasfläche (m²)	Artikel-Nr. (DIN-links)	Artikel-Nr. (DIN-rechts)
750 x 500 mm	250	0,118	624650	624653
750 x 500 mm	300	0,118	624651	624654
800 x 600 mm	250	0,184	624656	624659
800 x 600 mm	300	0,184	624657	624660
1000 x 500 mm	250	0,179	624662	624665
1000 x 500 mm	300	0,179	624663	624666
1000 x 625 mm
	250	0,271	624668	624671
	300	0,271	624669	624672
1000 x 750 mm	250	0,364	624674	624677
1000 x 750 mm	300	0,364	624675	624678
1000 x 1000 mm	250	0,549	624680	624683
1000 x 1000 mm	300	0,549	624681	624684

Mit einbruchhemmender P4A VSGVerglasung und abschließbarer Griffolive
Mit RC 2 Beschlag
Geprüft durch das ift-Rosenheim
Mit 3-fach Wärmeschutzverglasung
Ug-Wert = 0,8 W/(m²K)
Uw-Wert = 1,0 W/(m²K)

Baurichtmaß (mm)	Tiefe (mm)	Glasfläche (m²)	Artikel-Nr. (DIN-links)	Artikel-Nr. (DIN-rechts)
800 x 600 mm	250	0,184	328522	328532
800 x 600 mm	300	0,184	328523	328533
1000 x 625 mm
	250	0,271	328562	328572
	300	0,271	328563	328573
1000 x 750 mm	250	0,364	328582	328592
1000 x 750 mm	300	0,364	328583	328593
1000 x 1000 mm	250	0,549	328602	328612
1000 x 1000 mm	300	0,549	328603	328613

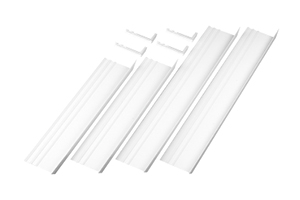

Für Dämmstärken bis 140 mm und bis 200 mm
4-teilig mit Eckverbindern
Das Dämmungsanschlussprofil muss vor dem Lichtschacht montiert werden.
Bauseitig auf Dämmstärke anpassbar

Farbe: Weiß

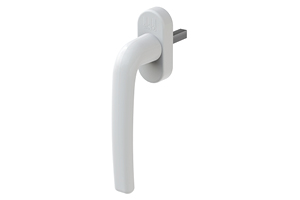

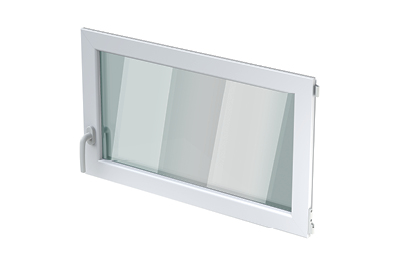

Passend für Dreh-/Kipp-Fenster

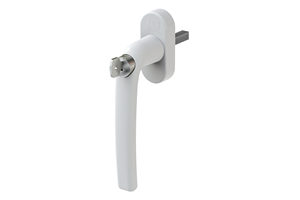

Abschließbar
Farbe: Weiß
Passend für Dreh-/Kipp-Fenster

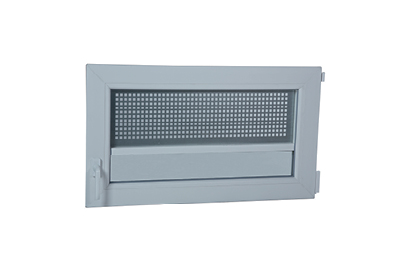

Sehen Sie in diesem Video wie Sie schnell und unkompliziert einen Dreh-Kippflügel mit Wechseleinsatz bei Kellerfenstern einbauen!

Sehen Sie in diesem Video wie Sie schnell und unkompliziert eine Fehlstellung der Griffolive bei Ihrem Kellerfenster reparieren können.

Sehen Sie in diesem Video wie Sie das Herausfallen eines Fensterflügels beim Kippen verhindern können und wie der Flügel sich wieder richtig einstellen lässt.

Sehen Sie in diesem Video wie Sie das Herausfallen eines Fensterflügels beim Öffnen verhindern können und wie der Flügel sich wieder richtig einstellen lässt.

Lässt sich der Fensterflügel nicht mehr richtig schließen? Sehen Sie in diesem Video wie Sie den Fensterflügel richtig einstellen!

Sehen Sie in diesem Video wie Sie einen schleifenden Fensterflügel bei Ihrem Kellerfenster wieder richtig einstellen.

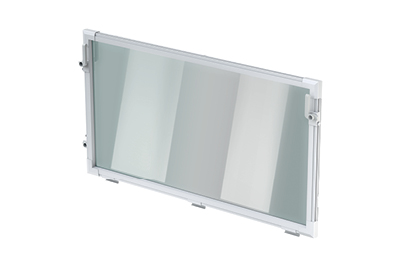

In diesem Video zeigen wir Ihnen wie Sie am schnellsten einen Fenster Kippflügel in ein Kellerfenster einbauen können.

Sehen Sie in diesem Video wie Sie die Griffolive eines Fensterflügels tauschen können.

Sehen Sie in diesem Video wie Sie den Andruck des Fensterflügels erhöhen können.

In diesem Video zeigen wir Ihnen aus welchen Teilen und Komponenten unsere ACO Therm Kellerfenster bestehen.

Gerne helfen wir Ihnen bei der Bemessung und Planung Ihrer Leibungskellerfenster!

Kontaktieren Sie uns!

Markus Spörk

Anwendungstechnik Bauelemente

Christof Baumgartner-Dusek

Anwendungstechnik Bauelemente

Preislistenauszug Kellerbau

pdf

Prospekt ACO Therm® 3.0 Leibungsfenster für den Keller

pdf

Ausschreibungstexte (ONLV)

ZIP

ACO Therm® 3.0 Leibungskellerfenster Standard Einbauanleitung	pdf
ACO Therm® 3.0 Leibungskellerfenster hochwasserdicht Einbauanleitung	pdf
ACO Therm® 3.0 Nachweis Berechnung des Wärmedurchgangskoeffizienten	pdf
ACO Therm® 3.0 Nachweis hochwasserbeständige Fenster und Türen	pdf
ACO Therm® 3.0 Nachweis Luftdurchlässigkeit	pdf
ACO Therm® 3.0 Nachweis Luftschalldämmung von Bauteilen	pdf

Technische Zeichnung ACO Therm® 3.0 Leibungskellerfenster Standard mit Dreh-/Kippflügel	pdf	dxf
Technische Zeichnung ACO Therm® 3.0 Leibungskellerfenster passivhaustauglich mit Dreh-/Kippflügel	pdf	dxf
Technische Zeichnung ACO Therm® 3.0 Leibungskellerfenster einbruchhemmend mit Dreh-/Kippflügel	pdf	dxf
Technische Zeichnung ACO Therm® 3.0 Leibungskellerfenster hochwasserdicht mit Dreh-/Kippflügel	pdf	dwg

Browser nicht unterstützt

ACO Therm® 3.0 Leibungskellerfenster

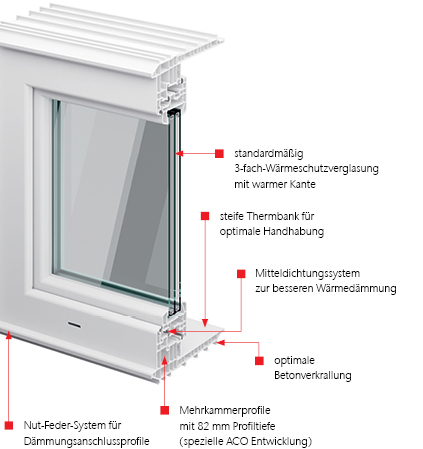

Systemübersicht
