Schlank im Sortiment, wirtschaftlich in der Planung und Ausführung, vorbildlich in der Qualität. Betriebssicherheit, Dauerhaftigkeit und Wirtschaftlichkeit sind die wesentlichen Anforderungen an die Verkehrsinfrastrukturen von morgen. Mit dem CityTop Programm erfüllen wir alle Anforderungen entsprechend der ON EN 124/ON B 5110.
Die CityTop Produkte bieten optimale Lösungen zu den aus der Praxis bekannten Problemen wie Gewicht, Handhabung, Verschleiß und Mörtelfuge. Mit durchdachten Produktmerkmalen wie leichte Deckel und Roste, wartungsfreie, schraublose und verkehrssichere Arretierungen, dämpfende Einlagen im Rahmen, anwendungstechnisch, hydraulisch und optisch ansprechendes Oberflächendesign, bieten wir Produkte auf höchstem technischen Niveau.
ACO Kanalgussabdeckung Citytop
Produktvorteile
- Klapperfrei durch PEWEPREN-Einlage im Rahmen
- Verkehrssicher und einfach bedienbar durch Deckel mit schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff
- Schachtabdeckung entsprechend ÖNORM EN 124 B 5110-2 nicht austauschbar
- Deckel aus Gusseisen EN-GJS und Rahmen aus Gusseisen EN-GJL oder BEGU

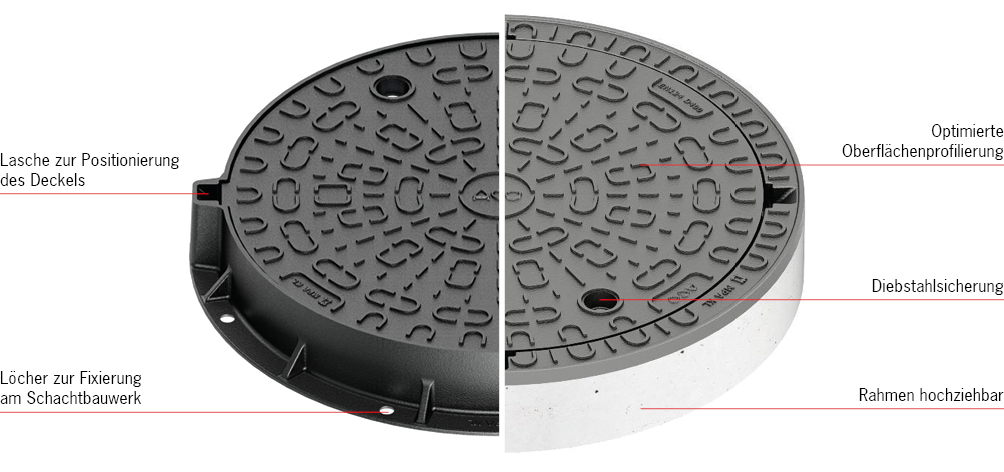

Systemübersicht Schachtabdeckung CityTop
FLANSCH-Rahmen
Aufgemörtelt auf das Schachtbauwerk ist der FLANSCH-Rahmen der Bestseller im Straßenbau. Die vorgeformten Löcher im Flansch bieten zusätzlich die Möglichkeit zur Verschraubung des Rahmens.Der FLANSCH-Rahmen ist die optimale Lösung für unterschiedliche Anforderungen im Infrastrukturbereich.
Sicherung der Deckel
ACO sichert die Deckel im Rahmen abhängig vom Werkstoff. Grauguss-Deckel werden über die flächenbezogene Masse und Sphäroguss-Deckel über spezielle Arretierungen für die Verkehrsbelastungen in der Straße gesichert.
LW 600 - E600 und F900 - Flansch/Guss
- Klapperfrei durch PEWEPREN-Einlage im Rahmen
- Deckelgewicht: ca. 56 kg
- Verkehrssicher und einfach bedienbar durch Deckel mit schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff
- Schachtabdeckung entsprechend ÖNORM EN 124 B 5110-2 nicht austauschbar
- Deckel und Rahmen aus Gusseisen EN-GJS
LW 600 - D400 - Flansch/Guss
- Klapperfrei durch PEWEPREN-Einlage im Rahmen
- Deckelgewicht: ca. 36 kg
- Verkehrssicher und einfach bedienbar durch Deckel mit schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff
- Schachtabdeckung entsprechend ÖNORM EN 124 B 5110-2 nicht austauschbar
- Deckel aus Gusseisen EN-GJS
- Rahmen mit Schmutzfängeraufnahme
LW 600 - B125 - Flansch/Guss
- RH 75 mm, klapperfrei durch Einlage
- Deckelgewicht: ca. 19 kg
- Verkehrssicher und einfach bedienbar durch Deckel mit schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff
- Schachtabdeckung entsprechend ÖNORM EN 124 B 5110-2 nicht austauschbar
- Belastungsklasse B 125
- Deckel aus Gusseisen EN-GJS
- RH 50 mm ohne dämpfende Einlage
- RH 75 mm mit dämpfender Einlage
- Rahmen ohne Schmutzfängeraufnahme
LW 600 - B125 bis D400 - BEGU/Guss
- Klapperfrei durch PEWEPREN-Einlage im Rahmen
- Deckelgewicht: ca. 19 kg (B 125)
- Deckelgewicht: ca. 36 kg (D 400)
- Verkehrssicher und einfach bedienbar durch Deckel mit schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff
- Schachtabdeckung entsprechend ÖNORM EN 124 B 5110-2 nicht austauschbar
- Deckel aus Gusseisen EN-GJS
- BEGU-Rahmen
- Lichte Weite 605 mm
LW600 – D400 – BEGU /Guss quadratisch
- Klapperfrei durch PEWEPREN-Einlage im Rahmen
- Deckelgewicht: ca. 39 kg
- Verkehrssicher und einfach bedienbar durch Deckel mit schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff
- Schachtabdeckung entsprechend ÖNORM EN 124 B 5110-2 nicht austauschbar
- Mit 4 Taschen zum Einhängen eines Schmutzfängers
- Bei Ausführung mit Lüftungsöffnung:250 cm2 Lüftungsquerschnitt
- Deckel aus Gusseisen EN-GJS
- BEGU-Rahmen hochziehbar
Die Wahl der richtigen Schachtabdeckung ist abhängig von Lastklasse, Material (Guss oder Beton) sowie den jeweiligen Einsatzbereich!
Gerne helfen wir Ihnen bei Auswahl der richtigen Schachtabdeckung für Ihr Projekt.
Kontaktieren Sie uns!
Ihre Ansprechpartner
Preisliste
| ACO Schachtabdeckung Citytop Preisliste 2018 |
Prospekte
| Prospekt ACO Einbau und Sanierung von Schachtabdeckungen in Kooperation mit Baumit |
Technische Dokumente
| ACO Schachtabdeckung Citytop Einbau- und Bedienungsanleitung |
Technische Zeichnungen
| Technische Zeichnung ACO Schachtabdeckung Citytop B 125 aus Flansch / Guss, RH 50 mm | |
| Technische Zeichnung ACO Schachtabdeckung Citytop B 125 aus Flansch / Guss, RH 75 mm | |
| Technische Zeichnung ACO Schachtabdeckung Citytop B 125 aus BEGU / Guss, ohne Lüftungsöffnung (rund) | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus BEGU / Guss, ohne Lüftungsöffnung (rund) | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus BEGU / Guss, mit Lüftungsöffnung (rund) | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus BEGU / Guss, quadratisch | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus Flansch / Guss, ohne Lüftungsöffnung | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus Flansch / Guss, mit Lüftungsöffnung |
Ausschreibungstexte
Elektronische Ausschreibungstexte nach ÖNORM A2063
| Elektronische Ausschreibungstexte nach ÖNORM A2063 (ONLB File) | ZIP |
